Kazetové filtry GP
Kazetové filtry GP jsou filtry ze skelného vlákna (PaintStop) s kartonovým rámem. Třída filtrace je ISO Coarse 30%-50% (tedy G2-G3 dle staré normy EN779). Kazety jsou dostupné v hloubkách 20 mm, 23 mm a 45 mm. Využití filtrů můžeme najít v lakovnách, průmyslových strojích, dopravních prostředních nebo jako první stupeň filtrace VZT jednotek.
Technická specifikace
- Místo použití: HVAC, průmysl, lakovny
- Rám: kartonový
- Separátory: –
- Médium: skelné vlákno
- Těsnění: volitelně ploché neoprenové
- Třídy filtrace: ISO Coarse
- Konečná doporučená tlaková ztráta: 250 Pa
- Tepelná odolnost: 70°C
- Maximální relativní vlhkost: 90%
Výhody
- Lehký filtr
- Snadná manipulace
Speciální provedení
- V kovovém rámu GPMC (dostupné hloubky 20-50 mm)
GP
| Typ | Rozměry (mm) | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| GP12x24X1 | 288x594x23 | Coarse 30% | 0,17 | 1590 | 35 | – |
| GP16X20X1 | 394x495x23 | Coarse 30% | 0,2 | 1830 | 35 | – |
| GP16x24X1 | 394x594x23 | Coarse 30% | 0,23 | 2220 | 35 | – |
| GP16x25X1 | 394x622x23 | Coarse 30% | 0,25 | 2330 | 35 | – |
| GP20X20X1 | 495x495x23 | Coarse 30% | 0,25 | 2300 | 35 | – |
| GP20X24X1 | 495x594x23 | Coarse 30% | 0,29 | 2790 | 35 | – |
| GP20X25X1 | 495x622x23 | Coarse 30% | 0,31 | 2930 | 35 | – |
| GP24x24X1 | 594x594x23 | Coarse 30% | 0,35 | 3400 | 35 | – |
| GP12x24X2 | 289x594x45 | Coarse 30% | 0,17 | 1590 | 55 | – |
| GP16X20X2 | 394x495x45 | Coarse 30% | 0,2 | 1830 | 55 | – |
| GP16X24X2 | 394x594x45 | Coarse 30% | 0,23 | 2220 | 55 | – |
| GP16x25X2 | 394x622x45 | Coarse 30% | 0,25 | 2330 | 55 | – |
| GP20X20X2 | 495x495x45 | Coarse 30% | 0,25 | 2300 | 55 | – |
| GP20X24X2 | 495x594x45 | Coarse 30% | 0,29 | 2790 | 55 | – |
| GP20X25X2 | 495x622x45 | Coarse 30% | 0,31 | 2930 | 55 | – |
| GP24x24X2 | 594x594x45 | Coarse 30% | 0,35 | 3400 | 55 | – |
* dle Eurovent ECP-11-FIL

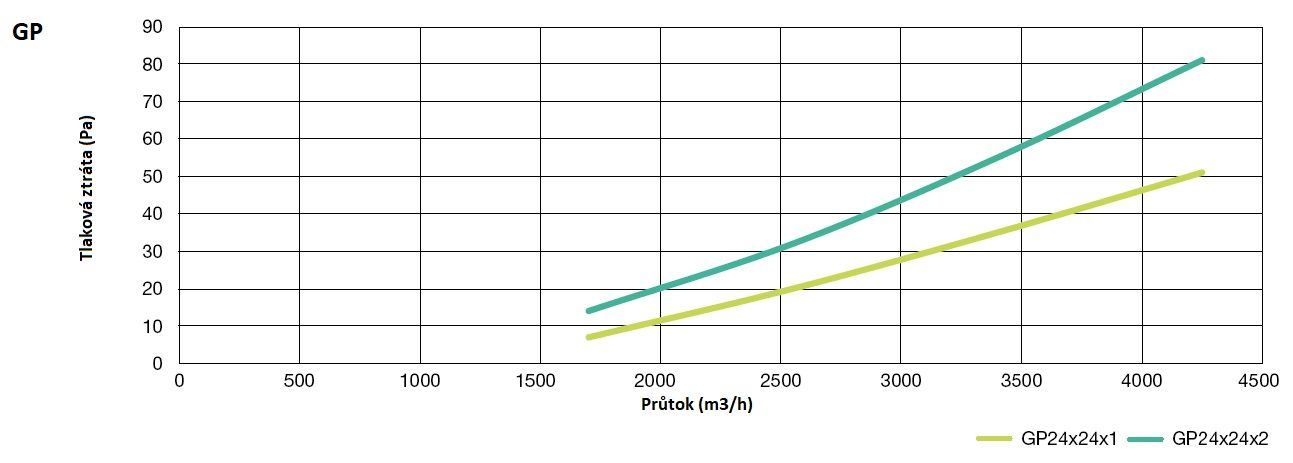

Grafy tlakové ztráty GP
