Kapsové filtry ze skelného vlákna
HQ55 – Glass fibre
Kapsové filtry řady HQ (High Quality) mají filtrační médium vyrobené ze skelných vláken, které propůjčuje filtru výborné vlastnosti, co se jímavosti prachu a energetické účinnosti týče. Výhodou filtrů řady HQ je speciální ochranná synthetická vrstva na povrchu média, která zabraňuje uvolňování skelných vláken a je certifikovaná VDI. Rám filtru je kovový pro lepší hygienické a pevnostní vlastnosti oproti rámu plastovému. Filtry HQ mají certifikaci EUROVENT a energetický štítek. Typ HQ55 se nejčastěji využívá jako předfiltr před filtrem třídy ePM1 nebo jako filtr na odtahu ve VZT jednotkách.
Technická specifikace:
- Místo použití: HVAC, průmysl, zdravotnictví
- Rám: kovový
- Separátory: šicí niť
- Médium: skelné vlákno s ochrannou vrstvou
- Těsnění: volitelně PU
- Třídy filtrace: ePM10
- Konečná doporučená tlaková ztráta: 450 Pa
- Tepelná odolnost: 70°C
- Maximální relativní vlhkost: 90%
Výhody:
- Pevný lehký rám
- Vysoká jímavost prachu
- Ochranná vrstva média zajišťující nulové uvolňování vláken
- konstantní účinnost filtru
Speciální provedení:
- ATEX varianta
HQ55 (hloubka kapes 360 mm)
| Typ | Rozměry (mm) / počet kapes | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HQ55C3-3 | 287x592x360/3 | ePM10 70% | 1,4 | 1700 | 135 | E |
| HQ55C6-3/90 | 592x287x360/6 | ePM10 70% | 1,3 | 1700 | 135 | E |
| HQ55A6-3 | 592x592x360/6 | ePM10 70% | 2,6 | 3400 | 135 | E |
| HQ55CC4-3 | 287x287x360/4 | ePM10 70% | 0,8 | 800 | 90 | E |
| HQ55C4-3 | 287x592x360/4 | ePM10 70% | 1,7 | 1700 | 90 | E |
| HQ55HC4-3 | 287x892x360/4 | ePM10 70% | 2,5 | 2500 | 90 | E |
| HQ55B6-3 | 490x592x360/6 | ePM10 70% | 2,5 | 2800 | 90 | E |
| HQ55HB6-3 | 490x892x360/6 | ePM10 70% | 3,8 | 4000 | 90 | E |
| HQ55C8-3/90 | 592x287x360/8 | ePM10 70% | 1,6 | 1700 | 90 | E |
| HQ55B8-3/90 | 592x490x360/8 | ePM10 70% | 2,8 | 2800 | 90 | E |
| HQ55A8-3 | 592x592x360/8 | ePM10 70% | 3,4 | 3400 | 90 | E |
| HQ55HA8-3 | 592x892x360/8 | ePM10 70% | 5,1 | 5100 | 90 | E |
| HQ55C5-3 | 287x592x360/5 | ePM10 70% | 2,1 | 1700 | 80 | E |
| HQ55A10-3 | 592x592x360/10 | ePM10 70% | 4,2 | 3400 | 80 | E |
* dle Eurovent ECP-11-FIL
HQ55 (hloubka kapes 535 mm)
| Typ | Rozměry (mm) / počet kapes | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HQ55CC3-5 | 287x287x535/3 | ePM10 70% | 0,7 | 800 | 85 | D |
| HQ55C3-5 | 287x592x535/3 | ePM10 70% | 1,4 | 1700 | 85 | D |
| HQ55B5-5 | 490x592x535/5 | ePM10 70% | 2,3 | 2800 | 85 | D |
| HQ55C6-5/90 | 592x287x535/6 | ePM10 70% | 1,9 | 1700 | 85 | D |
| HQ55B6-5/90 | 592x490x535/6 | ePM10 70% | 2,3 | 2800 | 85 | D |
| HQ55A6-5 | 592x592x535/6 | ePM10 70% | 3,8 | 3400 | 85 | D |
| HQ55CC4-5 | 287x287x535/4 | ePM10 70% | 1,2 | 800 | 80 | D |
| HQ55C4-5 | 287x592x535/4 | ePM10 70% | 2,5 | 1700 | 80 | D |
| HQ55HC4-5 | 287x892x535/4 | ePM10 70% | 3,8 | 2500 | 80 | D |
| HQ55B6-5 | 490x592x535/6 | ePM10 70% | 3,8 | 2800 | 80 | D |
| HQ55HB6-5 | 490x892x535/6 | ePM10 70% | 5,7 | 4000 | 80 | D |
| HQ55C8-5/90 | 592x287x535/8 | ePM10 70% | 2,4 | 1700 | 80 | D |
| HQ55B8-5/90 | 592x490x535/8 | ePM10 70% | 4,1 | 2800 | 80 | D |
| HQ55A8-5 | 592x592x535/8 | ePM10 70% | 5 | 3400 | 80 | D |
| HQ55HA8-5 | 592x892x535/8 | ePM10 70% | 7,6 | 5100 | 80 | D |
| HQ55C5-5 | 287x592x535/5 | ePM10 70% | 3,1 | 1700 | 65 | D |
| HQ55A10-5 | 592x592x535/10 | ePM10 70% | 6,2 | 3400 | 65 | D |
* dle Eurovent ECP-11-FIL
HQ55 (hloubka kapes 635 mm)
| Typ | Rozměry (mm) / počet kapes | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HQ55CC3-6 | 287x287x635/3 | ePM10 70% | 1,1 | 800 | 75 | D |
| HQ55C3-6 | 287x592x635/3 | ePM10 70% | 2,3 | 1700 | 75 | D |
| HQ55HC3-6 | 287x892x635/3 | ePM10 70% | 3,4 | 2500 | 75 | D |
| HQ55B5-6 | 490x592x635/5 | ePM10 70% | 3,8 | 2800 | 75 | D |
| HQ55HB5-6 | 490x892x635/5 | ePM10 70% | 5,7 | 4000 | 75 | D |
| HQ55C6-6/90 | 592x287x635/6 | ePM10 70% | 2,2 | 1700 | 75 | D |
| HQ55B6-6/90 | 592x490x635/6 | ePM10 70% | 3,8 | 2800 | 75 | D |
| HQ55A6-6 | 592x592x635/6 | ePM10 70% | 4,6 | 3400 | 75 | D |
| HQ55HA6-6 | 592x892x635/6 | ePM10 70% | 6,8 | 5100 | 75 | D |
| HQ55CC4-6 | 287x287x635/4 | ePM10 70% | 1,4 | 800 | 70 | C |
| HQ55C4-6 | 287x592x635/4 | ePM10 70% | 3 | 1700 | 70 | C |
| HQ55HC4-6 | 287x892x635/4 | ePM10 70% | 4,5 | 2500 | 70 | C |
| HQ55B6-6 | 490x592x635/6 | ePM10 70% | 4,5 | 2800 | 70 | C |
| HQ55HB6-6 | 490x892x635/6 | ePM10 70% | 6,8 | 4000 | 70 | C |
| HQ55C8-6/90 | 592x287x635/8 | ePM10 70% | 2,9 | 1700 | 70 | C |
| HQ55B8-6/90 | 592x490x635/8 | ePM10 70% | 4,9 | 2800 | 70 | C |
| HQ55A8-6 | 592x592x635/8 | ePM10 70% | 6 | 3400 | 70 | C |
| HQ55HA8-6 | 592x892x635/8 | ePM10 70% | 9 | 5100 | 70 | C |
| HQ55C5-6 | 287x592x635/5 | ePM10 70% | 3,7 | 1700 | 55 | D |
| HQ55HC5-6 | 287x892x635/5 | ePM10 70% | 5,6 | 2500 | 55 | D |
| HQ55B8-6 | 490x592x635/8 | ePM10 70% | 5,9 | 2800 | 55 | D |
| HQ55HB8-6 | 490x892x635/8 | ePM10 70% | 8,9 | 4200 | 55 | D |
| HQ55A10-6 | 592x592x635/10 | ePM10 70% | 7,4 | 3400 | 55 | D |
| HQ55HA10-6 | 592x892x635/10 | ePM10 70% | 11,1 | 5100 | 55 | D |
* dle Eurovent ECP-11-FIL
Nestandardní rozměry
Kromě standardních rozměrů dle normy EN15805 je možné vyrobit i speciální rozměry dle požadavku zákazníka
Délky kapes
Kromě základních délek 360, 535 a 635 mm jsou k dispozici i kratší kapsy, a to v rozměrech 200 a 300 mm.

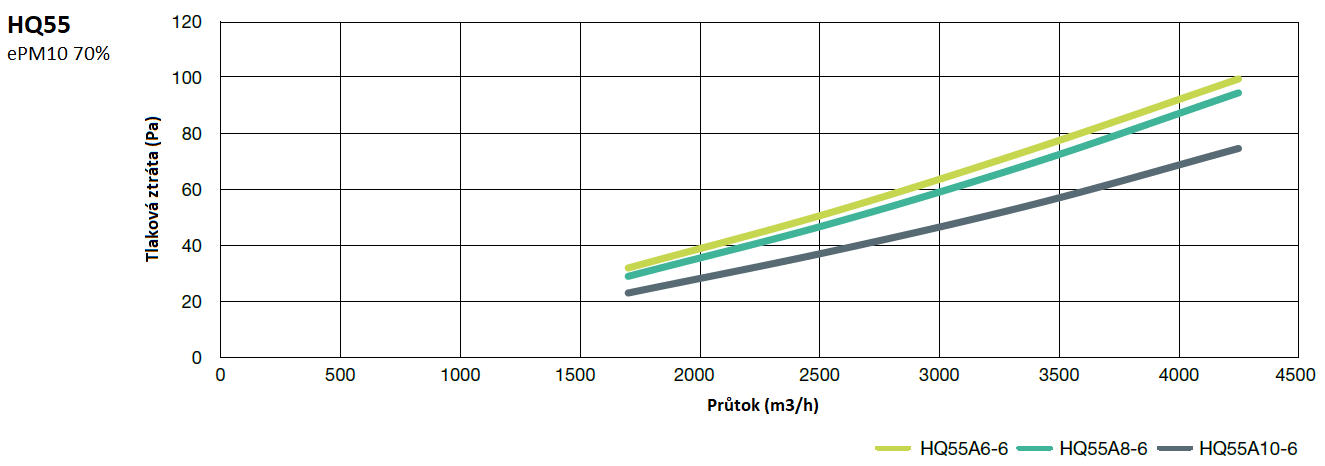

Grafy tlakové ztráty
Kódování kapsových filtrů AFPRO Filters
