Kapsové filtry ze skelného vlákna
HQ85 – Glass fibre
Kapsové filtry řady HQ (High Quality) mají filtrační médium vyrobené ze skelných vláken, které propůjčuje filtru výborné vlastnosti, co se jímavosti prachu a energetické účinnosti týče. Výhodou filtrů řady HQ je speciální ochranná synthetická vrstva na povrchu média, která zabraňuje uvolňování skelných vláken a je certifikovaná VDI. Rám filtru je kovový pro lepší hygienické a pevnostní vlastnosti oproti rámu plastovému. Filtry HQ mají certifikaci EUROVENT a energetický štítek. Typ HQ85 se nejčastěji využívá jako předfiltr před filtrem třídy ePM1 80%, nebo jako koncový jemný filtr.
Technická specifikace:
- Místo použití: HVAC, průmysl, zdravotnictví
- Rám: kovový
- Separátory: šicí niť
- Médium: skelné vlákno s ochrannou vrstvou
- Těsnění: volitelně PU
- Třídy filtrace: ePM1
- Konečná doporučená tlaková ztráta: 450 Pa
- Tepelná odolnost: 70°C
- Maximální relativní vlhkost: 90%
Výhody:
- Pevný lehký rám
- Vysoká jímavost prachu
- Ochranná vrstva média zajišťující nulové uvolňování vláken
- konstantní účinnost filtru
Speciální provedení:
- ATEX varianta
HQ85 (hloubka kapes 360 mm)
| Typ | Rozměry (mm) / počet kapes | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HQ85C6-3/90 | 592x287x360/6 | ePM1 60% | 1,3 | 1700 | 180 | E |
| HQ85A6-3 | 592x592x360/6 | ePM1 60% | 2,6 | 3400 | 180 | E |
| HQ85CC4-3 | 287x287x360/4 | ePM1 60% | 0,8 | 800 | 150 | E |
| HQ85C4-3 | 287x592x360/4 | ePM1 60% | 1,7 | 1700 | 150 | E |
| HQ85HC4-3 | 287x892x360/4 | ePM1 60% | 2,5 | 2500 | 150 | E |
| HQ85B6-3 | 490x592x360/6 | ePM1 60% | 2,5 | 2800 | 150 | E |
| HQ85HB6-3 | 490x892x360/6 | ePM1 60% | 3,8 | 4000 | 150 | E |
| HQ85C8-3/90 | 592x287x360/8 | ePM1 60% | 1,6 | 1700 | 150 | E |
| HQ85B8-3/90 | 592x490x360/8 | ePM1 60% | 2,8 | 2800 | 150 | E |
| HQ85A8-3 | 592x592x360/8 | ePM1 60% | 3,4 | 3400 | 150 | E |
| HQ85HA8-3 | 592x892x360/8 | ePM1 60% | 5,1 | 5100 | 150 | E |
| HQ85C5-3 | 287x592x360/5 | ePM1 60% | 2,1 | 1700 | 140 | E |
| HQ85A10-3 | 592x592x360/10 | ePM1 60% | 4,2 | 3400 | 140 | E |
| HQ85A10-3 | 592x592x360/10 | ePM1 60% | 6,3 | 3400 | 140 | E |
* dle Eurovent ECP-11-FIL
HQ85 (hloubka kapes 535 mm)
| Typ | Rozměry (mm) / počet kapes | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HQ85C3-5 | 287x592x535/3 | ePM1 60% | 1,9 | 1700 | 135 | D |
| HQ85C6-5/90 | 592x287x535/6 | ePM1 60% | 1,9 | 1700 | 135 | D |
| HQ85A6-5 | 592x592x535/6 | ePM1 60% | 3,8 | 3400 | 135 | D |
| HQ85CC4-5 | 287x287x535/4 | ePM1 60% | 1,2 | 800 | 105 | C |
| HQ85C4-5 | 287x592x535/4 | ePM1 60% | 2,5 | 1700 | 105 | C |
| HQ85HC4-5 | 287x892x535/4 | ePM1 60% | 3,8 | 2500 | 105 | C |
| HQ85B6-5 | 490x592x535/6 | ePM1 60% | 3,8 | 2800 | 105 | C |
| HQ85HB6-5 | 490x892x535/6 | ePM1 60% | 5,7 | 4000 | 105 | C |
| HQ85C8-5/90 | 592x287x535/8 | ePM1 60% | 2,4 | 1700 | 105 | C |
| HQ85B8-5/90 | 592x490x535/8 | ePM1 60% | 4,1 | 2800 | 105 | C |
| HQ85A8-5 | 592x592x535/8 | ePM1 60% | 5 | 3400 | 105 | C |
| HQ85HA8-5 | 592x892x535/8 | ePM1 60% | 7,6 | 5100 | 105 | C |
| HQ85C5-5 | 287x592x535/5 | ePM1 60% | 3,1 | 1700 | 95 | C |
| HQ85HC5-5 | 287x892x535/5 | ePM1 60% | 4,7 | 2500 | 95 | C |
| HQ85A10-5 | 592x592x535/10 | ePM1 60% | 6,2 | 3400 | 95 | C |
| HQ85HA10-5 | 592x892x535/10 | ePM1 60% | 9,4 | 5100 | 95 | C |
* dle Eurovent ECP-11-FIL
HQ85 (hloubka kapes 635 mm)
| Typ | Rozměry (mm) / počet kapes | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HQ85C3-6 | 287x592x635/3 | ePM1 60% | 2,3 | 1700 | 120 | C |
| HQ85B5-6 | 490x592x635/5 | ePM1 60% | 3,8 | 2800 | 120 | C |
| HQ85HB5-6 | 490x892x635/5 | ePM1 60% | 5,7 | 4000 | 120 | C |
| HQ85C6-6/90 | 592x287x635/6 | ePM1 60% | 2,2 | 1700 | 120 | C |
| HQ85B6-6/90 | 592x490x635/6 | ePM1 60% | 3,8 | 2800 | 120 | C |
| HQ85A6-6 | 592x592x635/6 | ePM1 60% | 4,6 | 3400 | 120 | C |
| HQ85HA6-6 | 592x892x635/6 | ePM1 60% | 6,8 | 5100 | 120 | C |
| HQ85CC4-6 | 287x287x635/4 | ePM1 60% | 1,4 | 800 | 100 | C |
| HQ85C4-6 | 287x592x635/4 | ePM1 60% | 3 | 1700 | 100 | C |
| HQ85HC4-6 | 287x892x635/4 | ePM1 60% | 4,5 | 2500 | 100 | C |
| HQ85B6-6 | 490x592x635/6 | ePM1 60% | 4,5 | 2800 | 100 | C |
| HQ85HB6-6 | 490x892x635/6 | ePM1 60% | 6,8 | 4000 | 100 | C |
| HQ85C8-6/90 | 592x287x635/8 | ePM1 60% | 2,9 | 1700 | 100 | C |
| HQ85B8-6/90 | 592x490x635/8 | ePM1 60% | 4,9 | 2800 | 100 | C |
| HQ85A8-6 | 592x592x635/8 | ePM1 60% | 6 | 3400 | 100 | C |
| HQ85HA8-6 | 592x892x635/8 | ePM1 60% | 9 | 5100 | 100 | C |
| HQ85C5-6 | 287x592x635/5 | ePM1 60% | 3,7 | 1700 | 90 | C |
| HQ85HC5-6 | 287x892x635/5 | ePM1 60% | 5,6 | 2500 | 90 | C |
| HQ85B8-6 | 490x592x635/8 | ePM1 60% | 5,9 | 2800 | 90 | C |
| HQ85HB8-6 | 490x892x635/8 | ePM1 60% | 8,9 | 4200 | 90 | C |
| HQ85A10-6 | 592x592x635/10 | ePM1 60% | 7,4 | 3400 | 90 | C |
| HQ85HA10-6 | 592x892x635/10 | ePM1 60% | 11,1 | 5100 | 90 | C |
| HQ85C6-6 | 287x592x635/6 | ePM1 60% | 4,4 | 1700 | 85 | B |
| HQ85A12-6 | 592x892x635/12 | ePM1 60% | 8,8 | 3400 | 85 | B |
* dle Eurovent ECP-11-FIL
Nestandardní rozměry
Kromě standardních rozměrů dle normy EN15805 je možné vyrobit i speciální rozměry dle požadavku zákazníka
Délky kapes
Kromě základních délek 360, 535 a 635 mm jsou k dispozici i kratší kapsy, a to v rozměrech 200 a 300 mm.

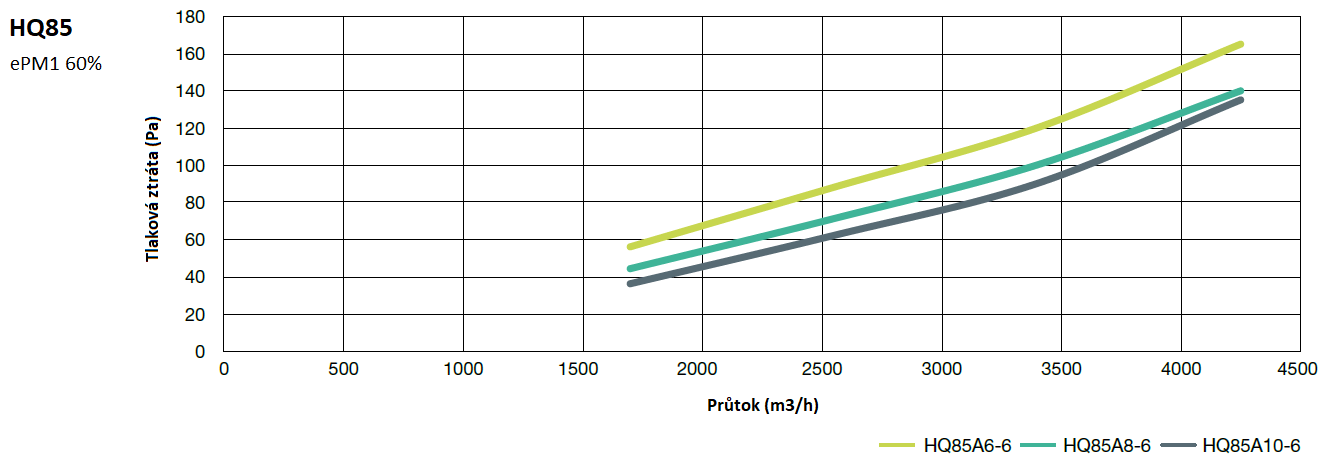

Grafy tlakové ztráty
Kódování kapsových filtrů AFPRO Filters
