Kapsové filtry ze syntetického vlákna
HSB55 – Synthetic
Kapsové filtry řady HSB (High synthetic bag) mají filtrační médium vyrobené ze syntetických vláken. Rám filtru je kovový pro lepší hygienické a pevnostní vlastnosti oproti rámu plastovému. Filtry HSB mají dobrou jímavost prachu a jsou ideální pro předfiltraci vzduchu, tedy jako první stupeň filtrace. Výrobce filtrů má certifikaci Eurovent, samotné filtry spadají do třídy ISO Coarse, takže certifikát typu filtru ani energetickou třídu nemají.
Technická specifikace:
- Místo použití: předfiltr HVAC, průmysl
- Rám: kovový
- Separátory: syntetické
- Médium: syntetické vlákno
- Těsnění: volitelně PU
- Třídy filtrace: ISO coarse
- Konečná doporučená tlaková ztráta: 250 Pa
- Tepelná odolnost: 70°C
- Maximální relativní vlhkost: 90%
Výhody:
- Pevný lehký rám
HSB55 (hloubka kapes 360 mm)
| Typ | Rozměry (mm) / počet kapes | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HSB55CC3-3 | 287x287x360/3 | ISO Coarse 80% | 0,7 | 800 | 60 | – |
| HSB55C3-3 | 287x592x360/3 | ISO Coarse 80% | 1,4 | 1700 | 60 | – |
| HSB55HC3-3 | 287x892x360/3 | ISO Coarse 80% | 2 | 2500 | 60 | – |
| HSB55B5-3 | 490x592x360/5 | ISO Coarse 80% | 2,3 | 2800 | 60 | – |
| HSB55HB5-3 | 490x892x360/5 | ISO Coarse 80% | 3,4 | 4000 | 60 | – |
| HSB55C6-3/90 | 592x287x360/6 | ISO Coarse 80% | 1,5 | 1700 | 60 | – |
| HSB55B6-3/90 | 592x490x360/6 | ISO Coarse 80% | 2,3 | 2800 | 60 | – |
| HSB55A6-3 | 592x592x360/6 | ISO Coarse 80% | 2,8 | 3400 | 60 | – |
| HSB55HA6-3 | 592x892x360/6 | ISO Coarse 80% | 4,1 | 5100 | 60 | – |
* dle Eurovent ECP-11-FIL
HSB55 (hloubka kapes 535 mm)
| Typ | Rozměry (mm) / počet kapes | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HSB55CC3-5 | 287x287x535/3 | ISO Coarse 80% | 1,1 | 800 | 55 | – |
| HSB55C3-5 | 287x592x535/3 | ISO Coarse 80% | 2 | 1700 | 55 | – |
| HSB55HC3-5 | 287x892x535/3 | ISO Coarse 80% | 3 | 2500 | 55 | – |
| HSB55B5-5 | 490x592x535/5 | ISO Coarse 80% | 3,4 | 2800 | 55 | – |
| HSB55HB5-5 | 490x892x535/5 | ISO Coarse 80% | 5 | 4000 | 55 | – |
| HSB55C6-5/90 | 592x287x535/6 | ISO Coarse 80% | 2,2 | 1700 | 55 | – |
| HSB55B6-5/90 | 592x490x535/6 | ISO Coarse 80% | 3,5 | 2800 | 55 | – |
| HSB55A6-5 | 592x592x535/6 | ISO Coarse 80% | 4,1 | 3400 | 55 | – |
| HSB55HA6-5 | 592x892x535/6 | ISO Coarse 80% | 6 | 5100 | 55 | – |
* dle Eurovent ECP-11-FIL
HSB55 (hloubka kapes 635 mm)
| Typ | Rozměry (mm) / počet kapes | Třída filtrace | Filtrační plocha (m²) | Průtok (m³/h) | Tlaková ztráta (Pa) | Energetický štítek* |
|---|---|---|---|---|---|---|
| HSB55CC3-6 | 287x287x635/3 | ISO Coarse 80% | 1,3 | 800 | 45 | – |
| HSB55C3-6 | 287x592x635/3 | ISO Coarse 80% | 2,4 | 1700 | 45 | – |
| HSB55HC3-6 | 287x892x635/3 | ISO Coarse 80% | 3,6 | 2500 | 45 | – |
| HSB55B5-6 | 490x592x635/5 | ISO Coarse 80% | 4,1 | 2800 | 45 | – |
| HSB55HB5-6 | 490x892x635/5 | ISO Coarse 80% | 6 | 4000 | 45 | – |
| HSB55C6-6/90 | 592x287x635/6 | ISO Coarse 80% | 2,6 | 1700 | 45 | – |
| HSB55B6-6/90 | 592x490x635/6 | ISO Coarse 80% | 3,8 | 2800 | 45 | – |
| HSB55A6-6 | 592x592x635/6 | ISO Coarse 80% | 4,9 | 3400 | 45 | – |
| HSB55HA6-6 | 592x892x635/6 | ISO Coarse 80% | 7,2 | 5100 | 45 | – |
* dle Eurovent ECP-11-FIL
Nestandardní rozměry
Kromě standardních rozměrů dle normy EN15805 je možné vyrobit i speciální rozměry dle požadavku zákazníka.
Délky kapes
Kromě základních délek 360, 535 a 635 mm jsou k dispozici i kratší kapsy, a to v rozměrech 200 a 300 mm.

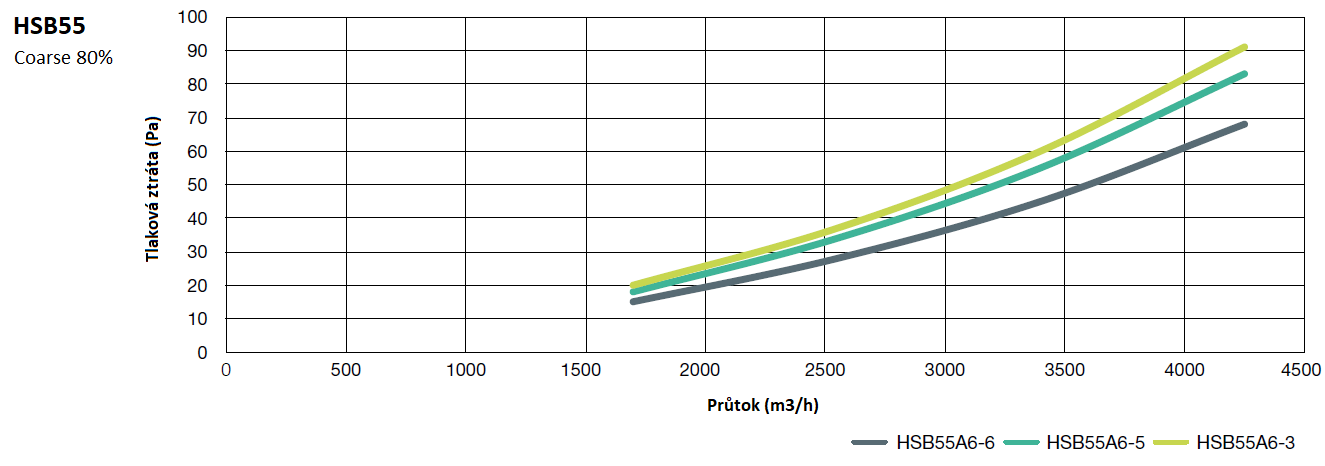

Grafy tlakové ztráty

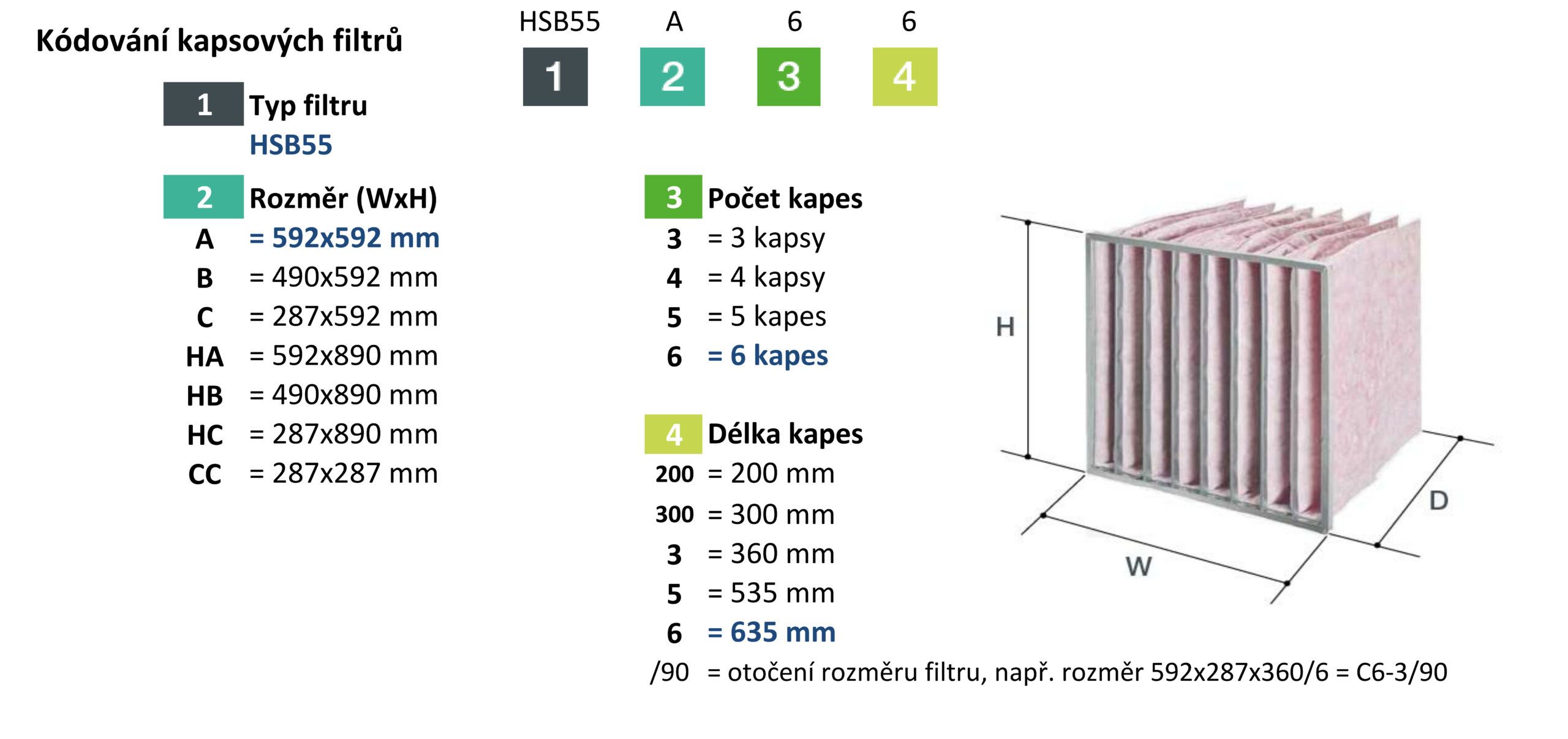

Kódování kapsových filtrů AFPRO Filters
