Kompaktní filtr VariCel
Kompaktní filtry VariCel jsou velmi odolné filtry, které se hodí do náročného prostředí, například průmyslových aplikací. Filtry jsou schopny odolávat kolísání rychlosti proudění, vyšším provozním teplotám a jsou mechanicky velmi stabilní.
Výhody VariCel:
- Robustní konstrukce
- Vysoká jímavost prachu
- Vysoká provozní teplota
- Stabilita při kolísání rychlosti proudění
- Velká filtrační plocha
Použití
Kompaktní filtrační vložka VariCel je určena pro jemnou filtraci vzduchu v náročných oblastech klimatizace, ventilace a vytápění, kde jsou zvýšené požadavky na kvalitu filtrovaného vzduchu a zároveň jsou zde požadavky na dobrou teplotní a mechanickou odolnost filtru.
Médium
Blok filtračního média je skládán širokými sklady z rouna podobného papíru vyrobeného ze skleněných mikrovláken a napuštěného pojivem. Médium je proloženo vlnitými hliníkovými separátory, které zajišťují stejnoměrné rozdělení média pro využití celé filtrační plochy a tím i vysokou jímavost prachu a dlouhou životnost.

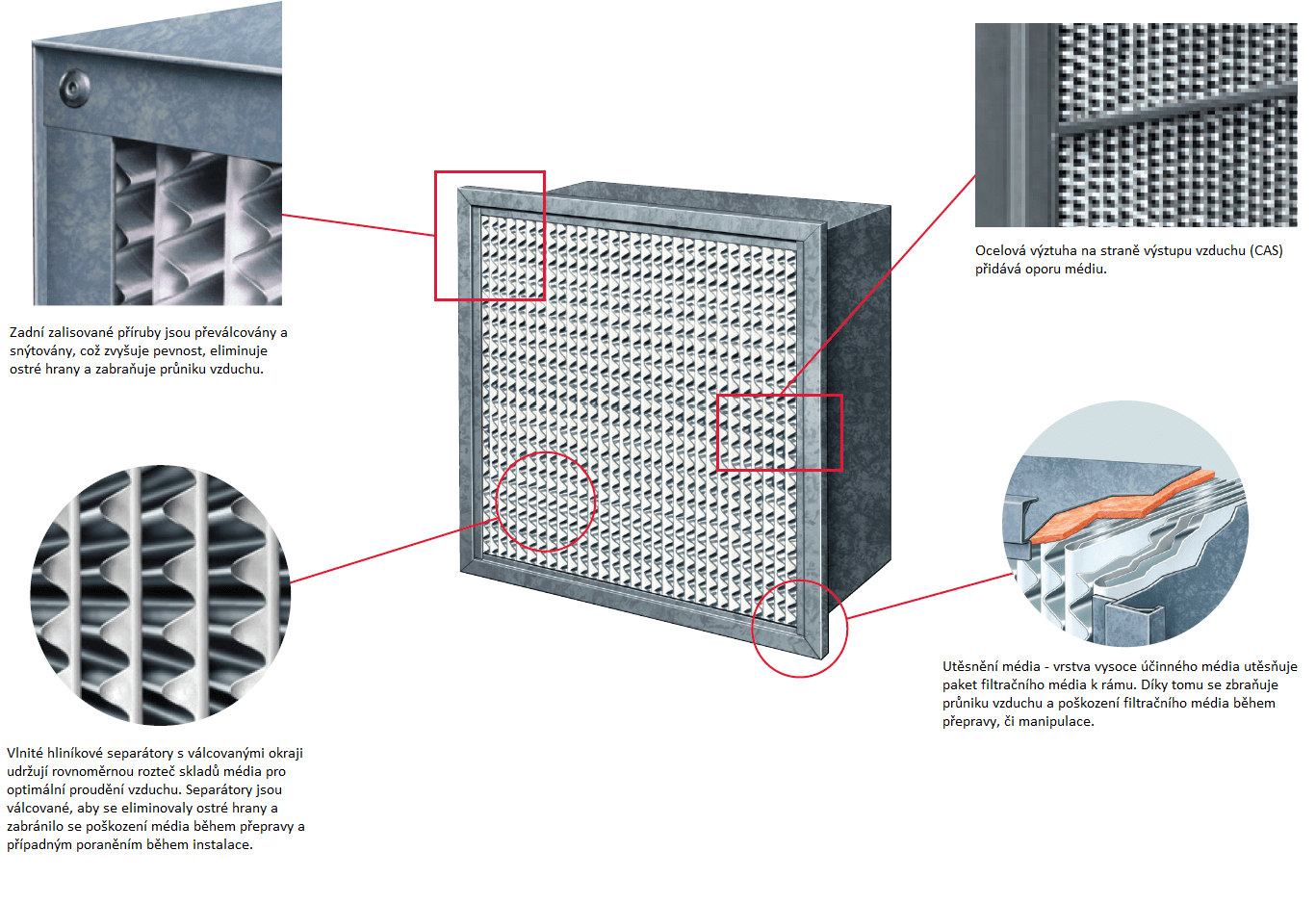

Konstrukce
Mechanické části filtru (stěny rámu, příruby, ochranné mřížky a držáky) jsou vyrobeny z pozinkovaného ocelového plechu odolného proti korozi. Konstrukce filtru zajišťuje vysokou stabilitu všech jeho částí proti mechanickému poškození vlivem dynamického namáhání během transportu, montáže nebo skladování. Filtry jsou vyráběny v provedení bez přírub (box) nebo s přírubami.
Úsporná hloubka filtru
Kompaktní filtry VariCel mají menší hloubku při stejném průtoku vzduchu než kapsové filtry. Například pro průtok 3 400 m³/h stačí hloubka 292 mm filtru VariCel oproti 635 mm kapsového filtru stejných frontálních rozměrů.
Produktové informace
| Označení filtru | Rozměry (mm) | Třída filtrace (ISO 16890) | Třída filtrace (EN779) | Jmenovitý průtok vzduchu (m³/h) | Počáteční tlaková ztráta (Pa) | Filtrační plocha (m²) |
|---|---|---|---|---|---|---|
| VariCel V6S | 592x592x292 | ePM10 70% | M6 | 3400 | 120 | 9,3 |
| VariCel V7S | 592x592x292 | ePM1 50% | F7 | 3400 | 140 | 9,3 |
| VariCel V8S | 592x592x292 | ePM1 65% | F8 | 3400 | 150 | 9,3 |
Provozní teplota
Všechny filtry VariCel mají maximální provozní teplotu 150°C (provedení bez těsnění), při teplotách vyšších než 90°C by neměla být překročena doporučená koncová tlaková ztráta.
Specifikace typové řady
- Médium: vysoce účinné, vodě odolné skelné vlákno
- Rám filtru: pozinkovaný
- Příruba: hliníková
- Separátory: hlíníkové
- Podpora média: pozinkovaná lišta na výstupní straně

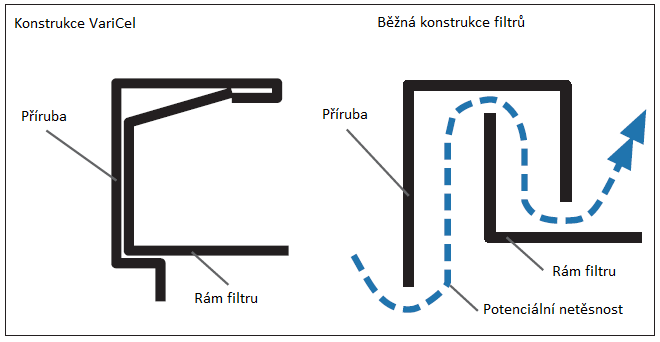

Provedení příruby
Příruba filtrů VariCel je vytvořena s důrazem na co největší těsnost, tak aby nehrozil průnik vzduchu mimo filtrační médium. Filtry jsou dostupné v provedení bez příruby (BOX), s jednou přírubou (SF) nebo dvěma přírubami (DF).
Těsnění
Základní provedení je bez těsnění. V případě potřeby může filtr mít těsnění na vstupní straně vzduchu (DAS), výstupní straně vzduchu (CAS), případně na obou stranách (pro provedení s přírubou na obou stranách). Těsnění je ploché neoprenové.

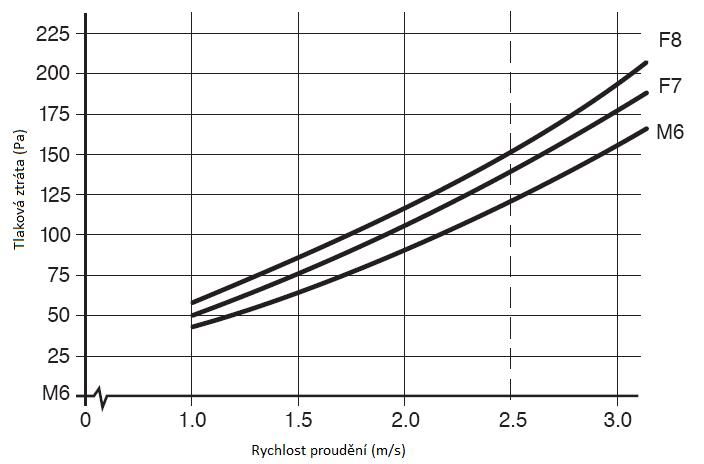

Grafy tlakové ztráty
