› KOMPONENTY PRO ČISTÉ PROSTORY
CM Hood – čisté nástavce
Čisté nástavce pro přívod vzduchu s HEPA filtrem
Čisté nástavce jsou určeny pro přívod vzduchu v čistých prostorech, kde je vyžadován HEPA filtr na koncovém stupni filtrace. Čisté nástavce se využívají zejména ve zdravotnictví, farmaceutickém průmyslu a při výrobě mikroelektroniky.
Nástavce CM Hood jsou vyráběny v několika konstrukčních variantách, zohledňujících typ podhledu v daném čistém prostoru, požadavky na orientaci a tvar připojovací příruby, typ a účinnost požadovaného filtru a vyústky.
Ve stejném provedení jsou vyráběny i odtahové nástavce konstrukčně zjednodušené o prvky fixace filtru.
Základní technická specifikace
Hlavní výhodou nástavců CM Hood je přizpůsobení konstrukce nástavce typu podhledu pro jeho snadné sesazení. Velikost skříně je přizpůsobena velikosti filtru, pro který je určena. Lze objednat také variantu s možností testování těsnosti uložení filtru a integrity média i měření tlakové ztráty filtru.
Skříň čistého nástavce
Skříň je vyrobena z kvalitních materiálů zajišťujících dlouhou životnost:
- Lakovaný ocelový plech
- Lakovaný hliníkový plech
- Nerezový plech
Základní barvou laku je RAL 9010, ale variantně lze zvolit jiné barevné provedení.
Přehled základních rozměrů CM Hood
|
Označení nástavce |
Rozměr |
Rozměr skříně CM |
Průtok vzduchu s HEPA filtrem třídy H13 |
|||
|
šířka x délka |
šířka x délka |
50 mm média |
60 mm média |
70 mm média |
90 mm média |
|
|
(mm) |
(mm) |
(m3/h) |
(m3/h) |
(m3/h) |
(m3/h) |
|
|
CM1212 |
305 x 305 |
320 x 320 |
150 |
180 |
190 |
240 |
|
CM1818 |
457 x 457 |
472 x 472 |
330 |
410 |
440 |
520 |
|
CM2121 |
535 x 535 |
550 x 550 |
460 |
560 |
600 |
720 |
|
CM2222 |
575 x 575 |
590 x 590 |
530 |
650 |
700 |
830 |
|
CM2424 |
610 x 610 |
625 x 625 |
600 |
730 |
790 |
930 |
Hodnoty průtoku jsou vztaženy k tlakové ztrátě 125 Pa. Výška nástavce je přizpůsobena výšce filtru nebo potřebám projektu.
Přívod vzduchu
Přívod vzduchu je řešen jako boční nebo horní a je možno nástavec připojit jak na kruhové, tak na hranaté přívody vzduchu. Čisté nástavce lze také osadit regulací průtoku vzduchu, a to buď ruční, dálkově ovládanou, nebo automatickou.
Těsnění filtrů

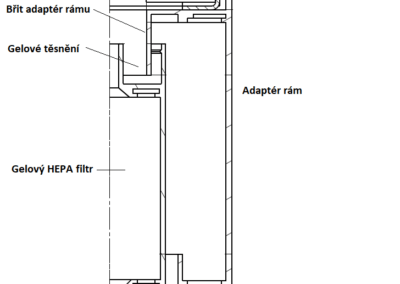

Pro dosažení maximální efektivity je možnost výběru těsnění HEPA filtru dle potřeb zákazníka.
V nabídce jsou těsnění:
- Půlkruhové nekonečné
- Ploché
- Profilové
- Gelové
Upevnění filtru
Filtr je přitlačován násuvnými šrouby, které mohou být pro agresivní prostředí nerezové. Pro gelové těsnění lze užít perové západky.
Testování a měření
- Lokální test DEHS, pomocí trysky rozptylující aerosol
- Měření tlakové ztráty filtru, pomocí propojovací trubičky
Výustky
Na výběr je z několika druhů distribučních elementů podle potřeb zákazníka. Základní provedení vyústky jsou děrovaný plech, vířivý anemostat (drall), difuzorový vícestranný anemostat nebo trysková výusť.
Všechny možnosti provedení výustků:
- Děrovaný lakovaný plech
- Děrovaný lakovaný plech s vláknovým filtrem
- Děrovaný nerezový plech
- Difuzorový anemostat
- Vířivý stavitelný anemostat
- Trysková výustka
- Laminarizátor

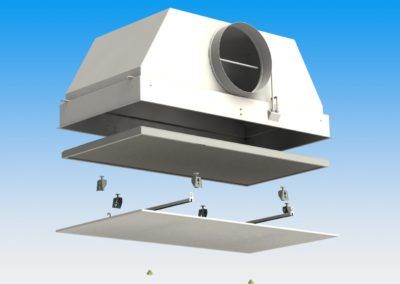

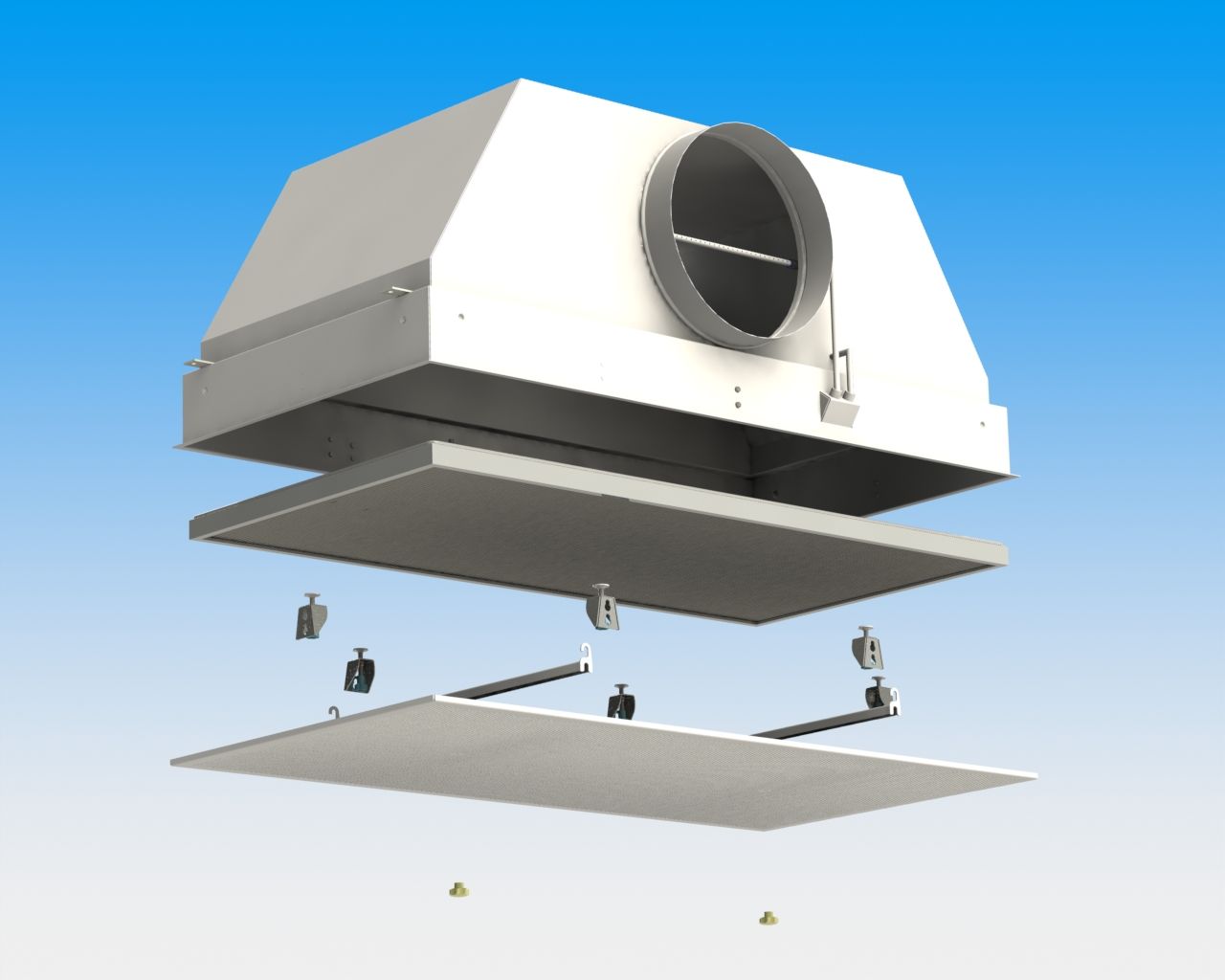

CM-2448.F9 S10 R14312-490-350 – rozhoz zespodu

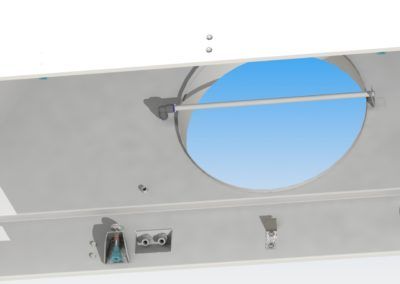

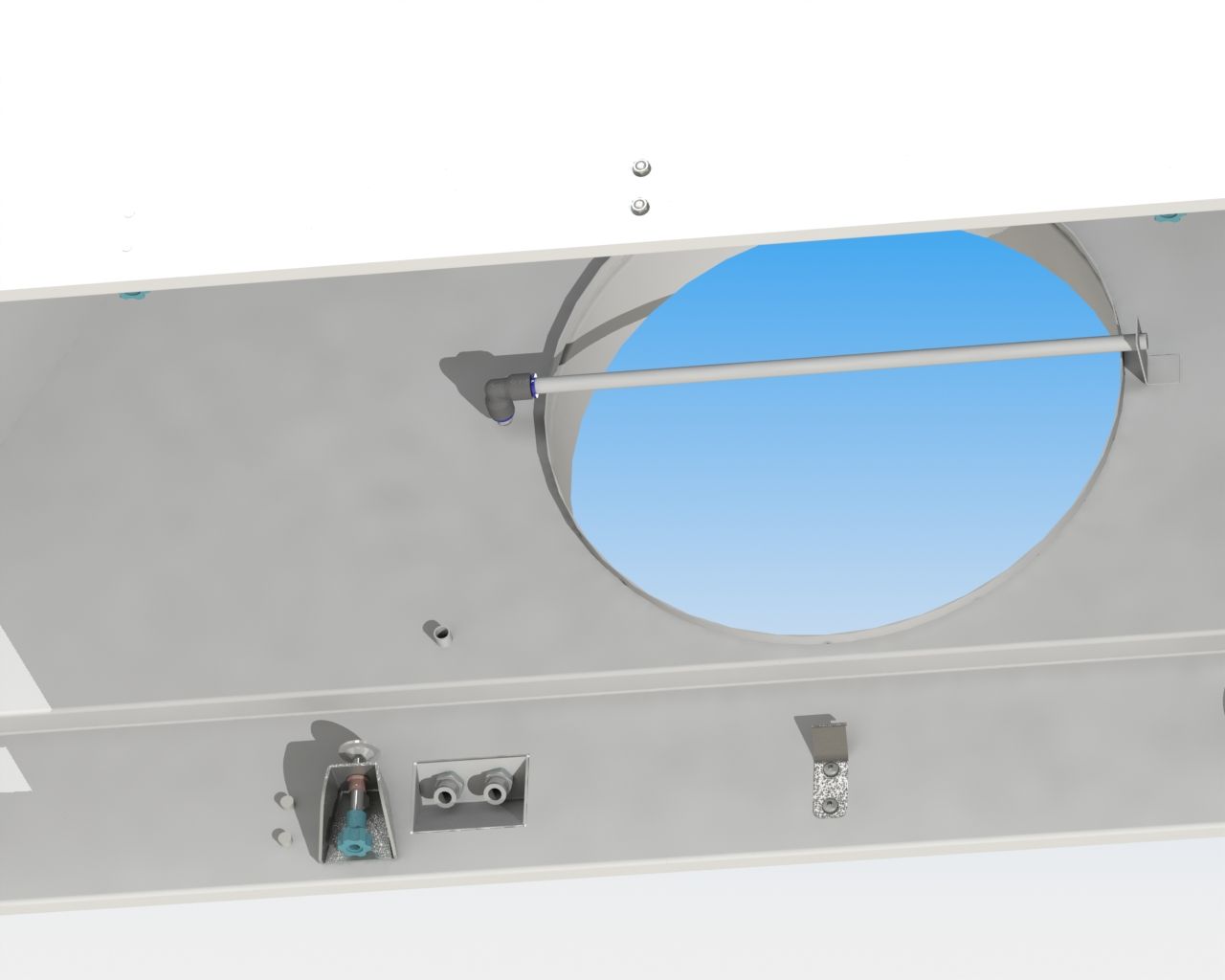

CM-2448.F9 S10 R14312-490-350 – detail zespodu

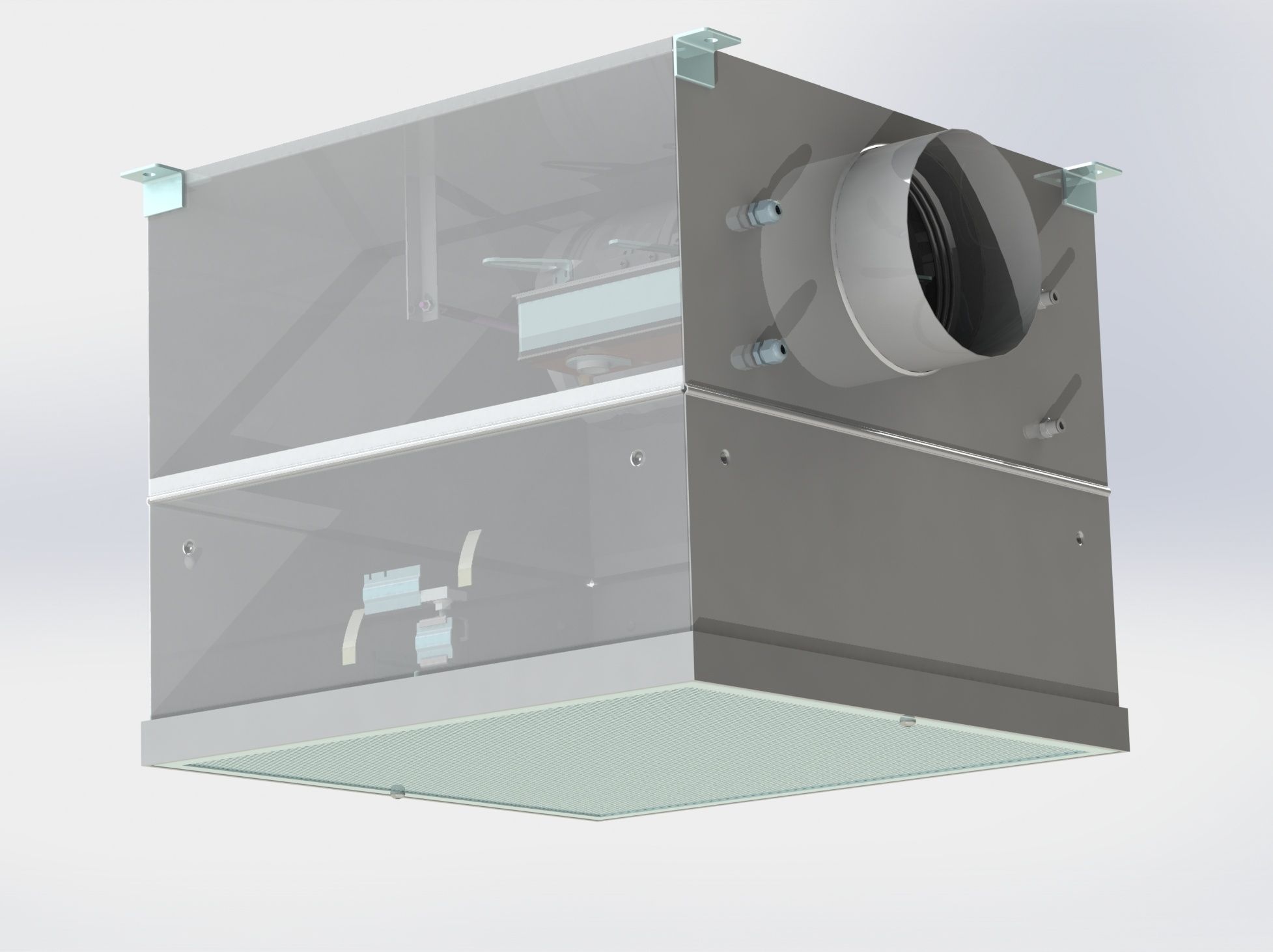

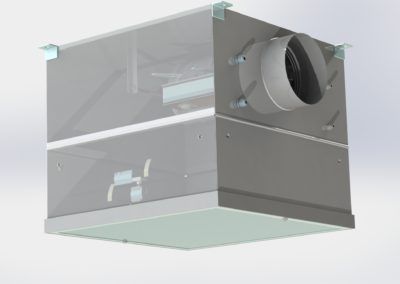

CM-2424.F5 S16 R16625-530-200 – klapka LTG, pohon Belimo

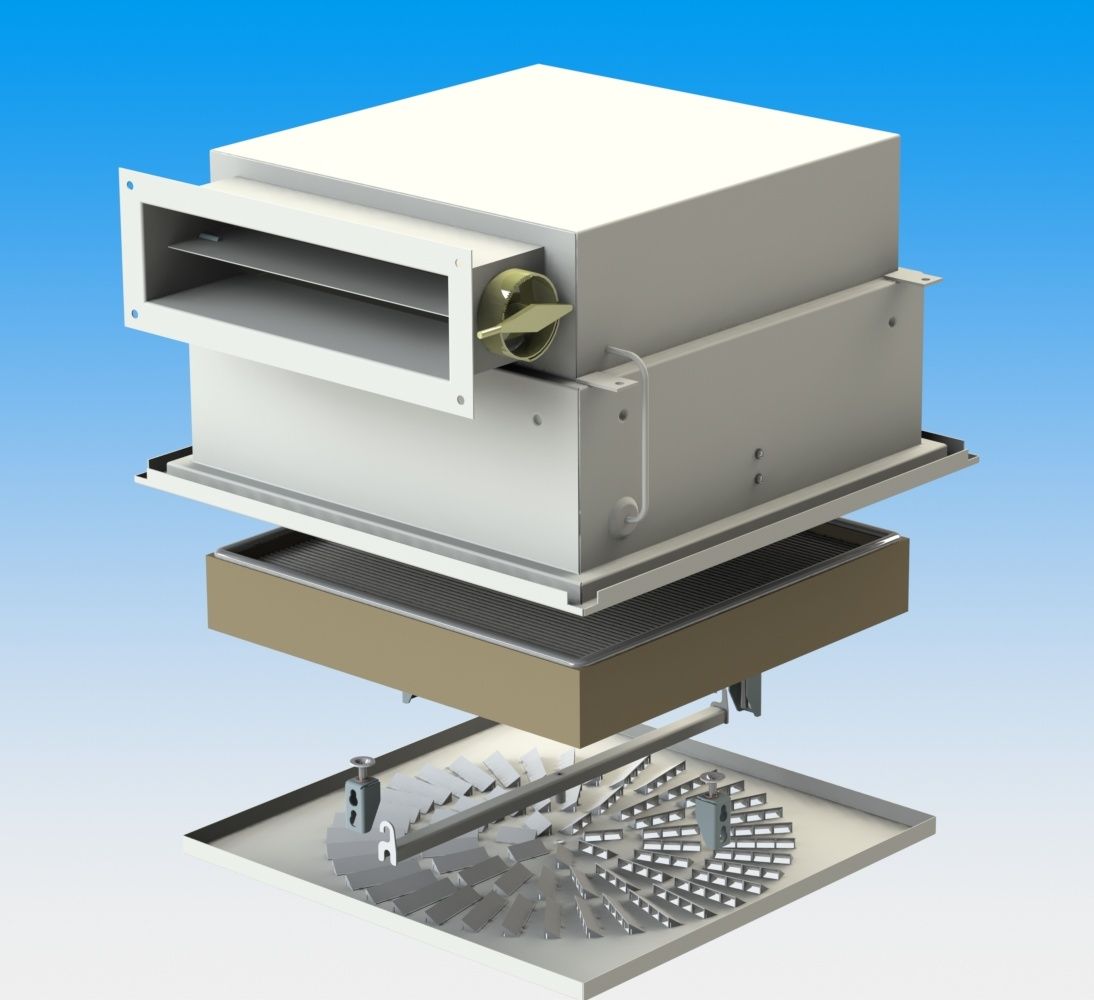

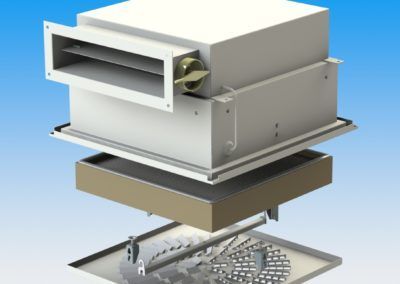

CM-1919.D1 S21 R10166-340-400×100 – rozhoz shora

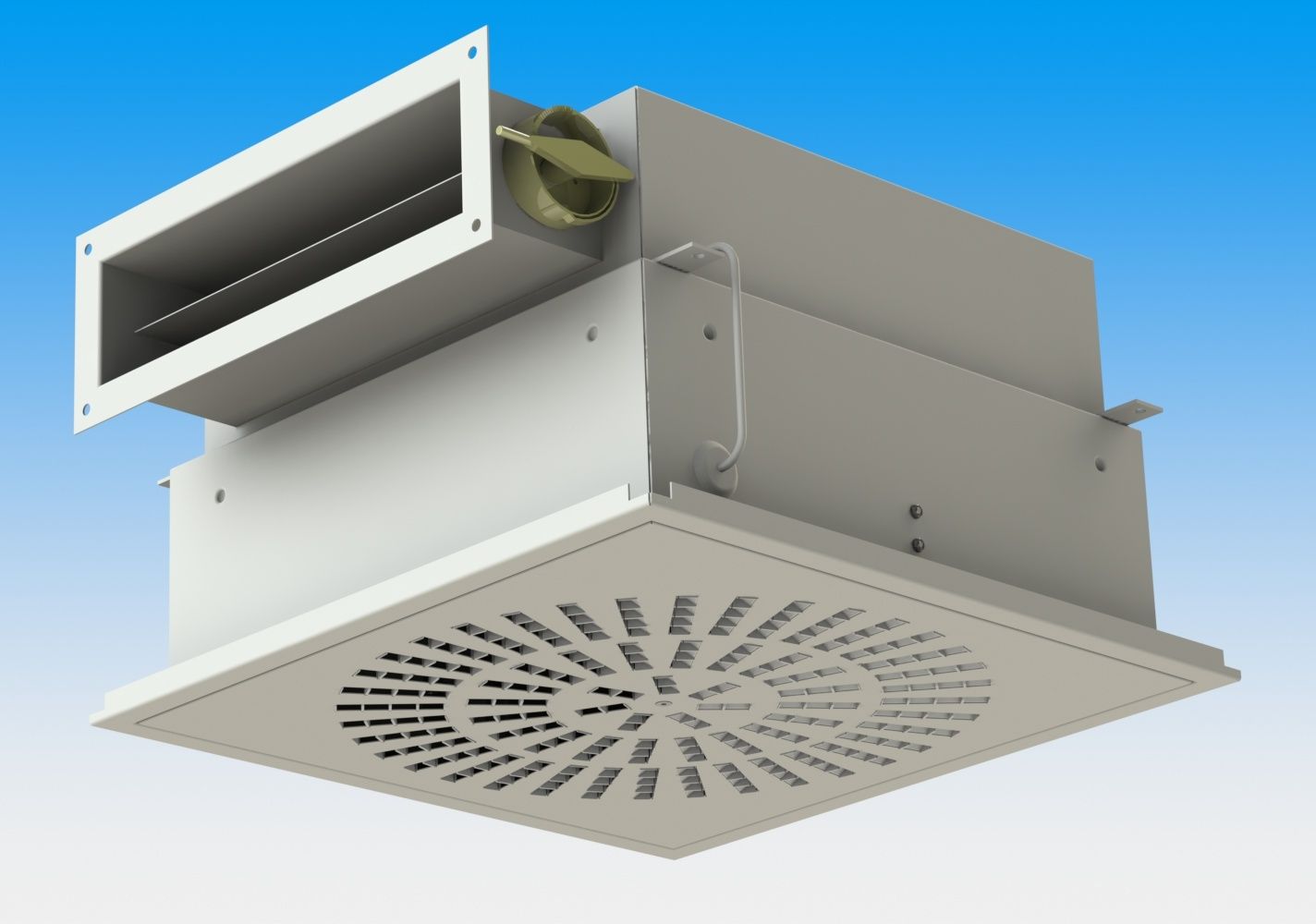

CM-1919.D1 S21 R10166-340-400×100 – pohled zespodu

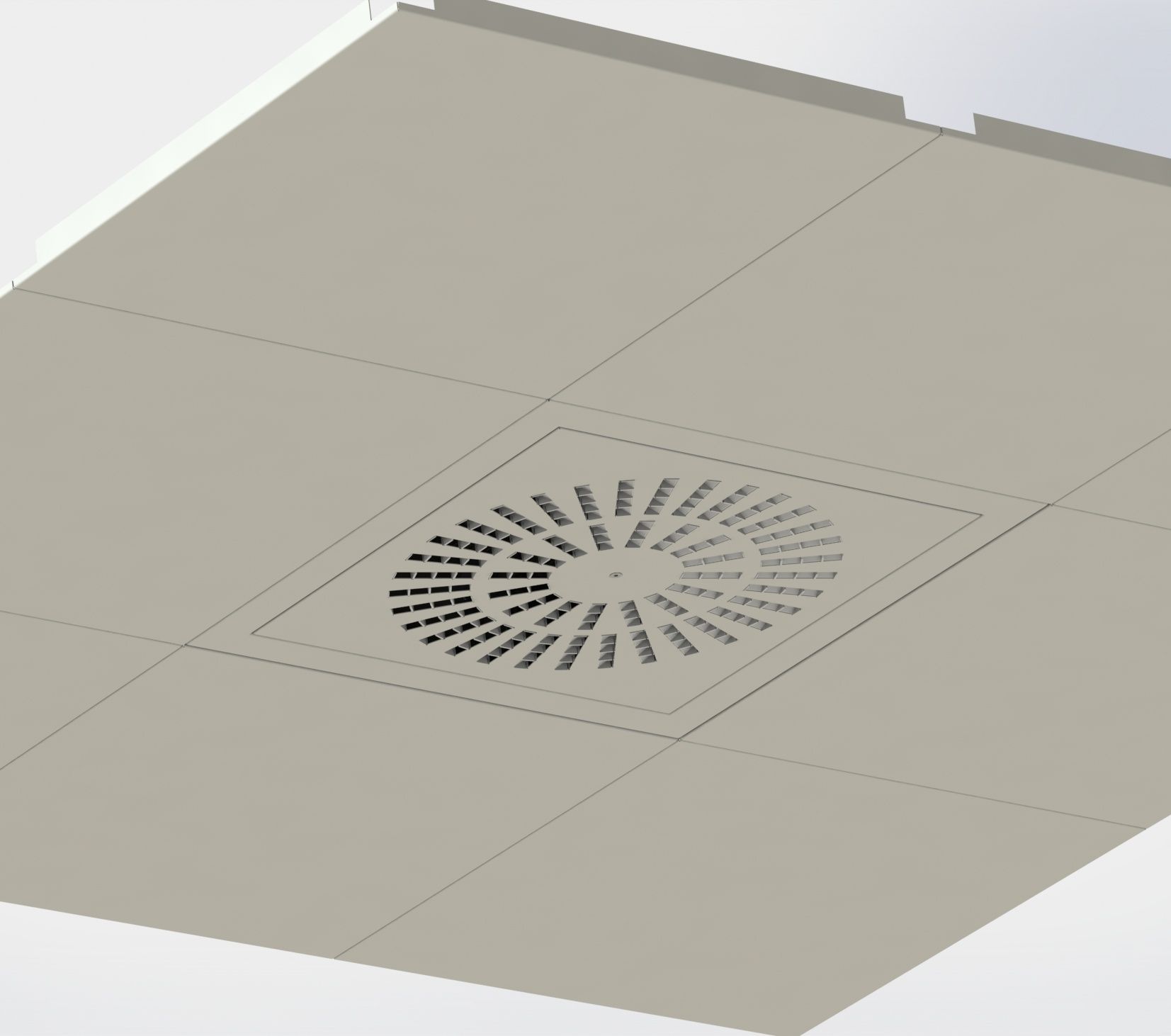

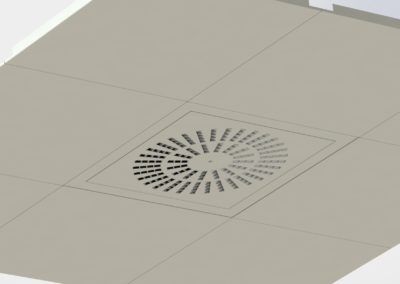

CM-1818.F0 S23 R10166-320-380×100 – v podhledu zdola

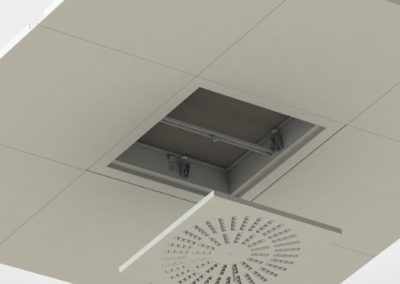

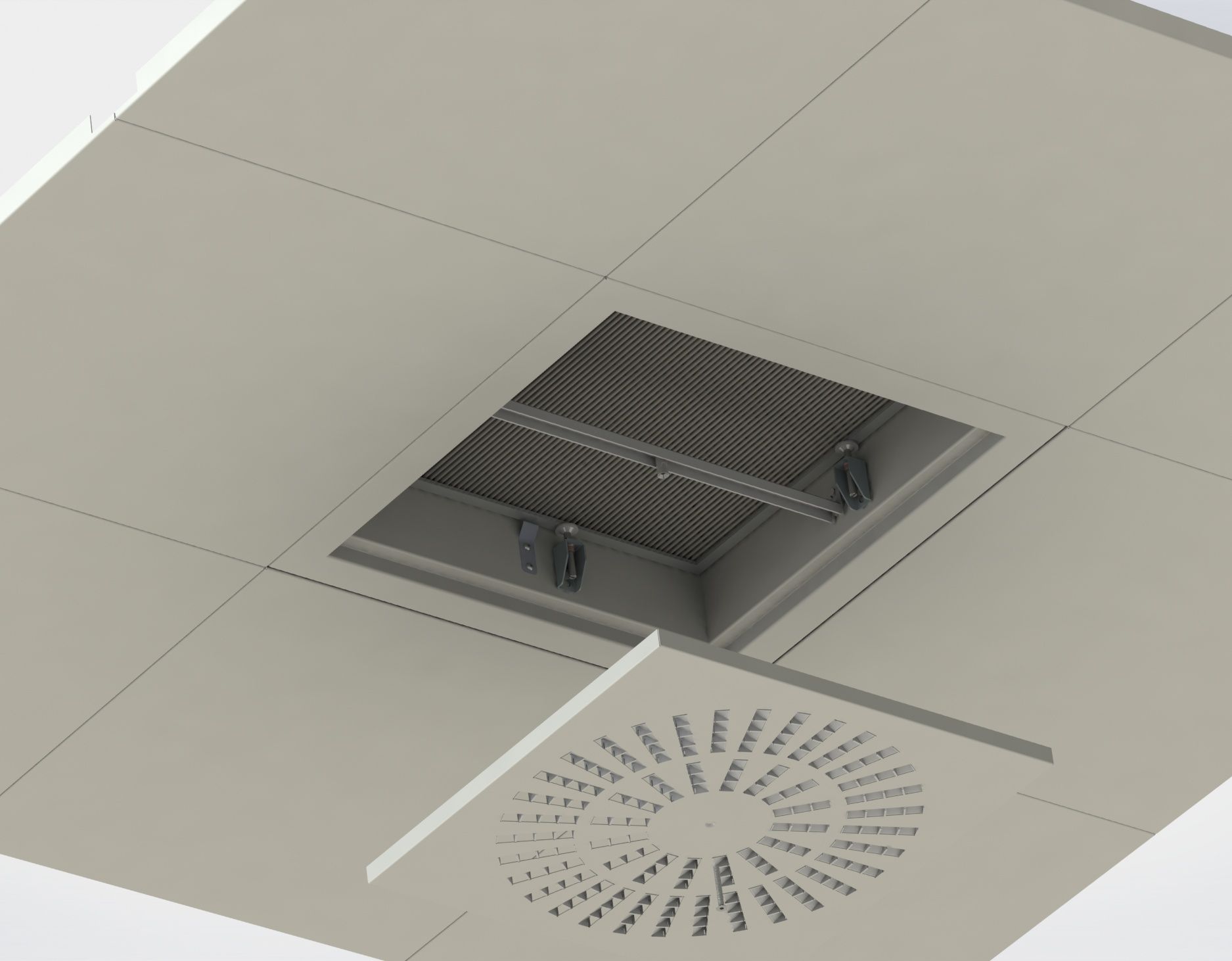

CM-1818.F0 S23 R10166-320-380×100 – v podhledu zdola – spuštěný drall – detail

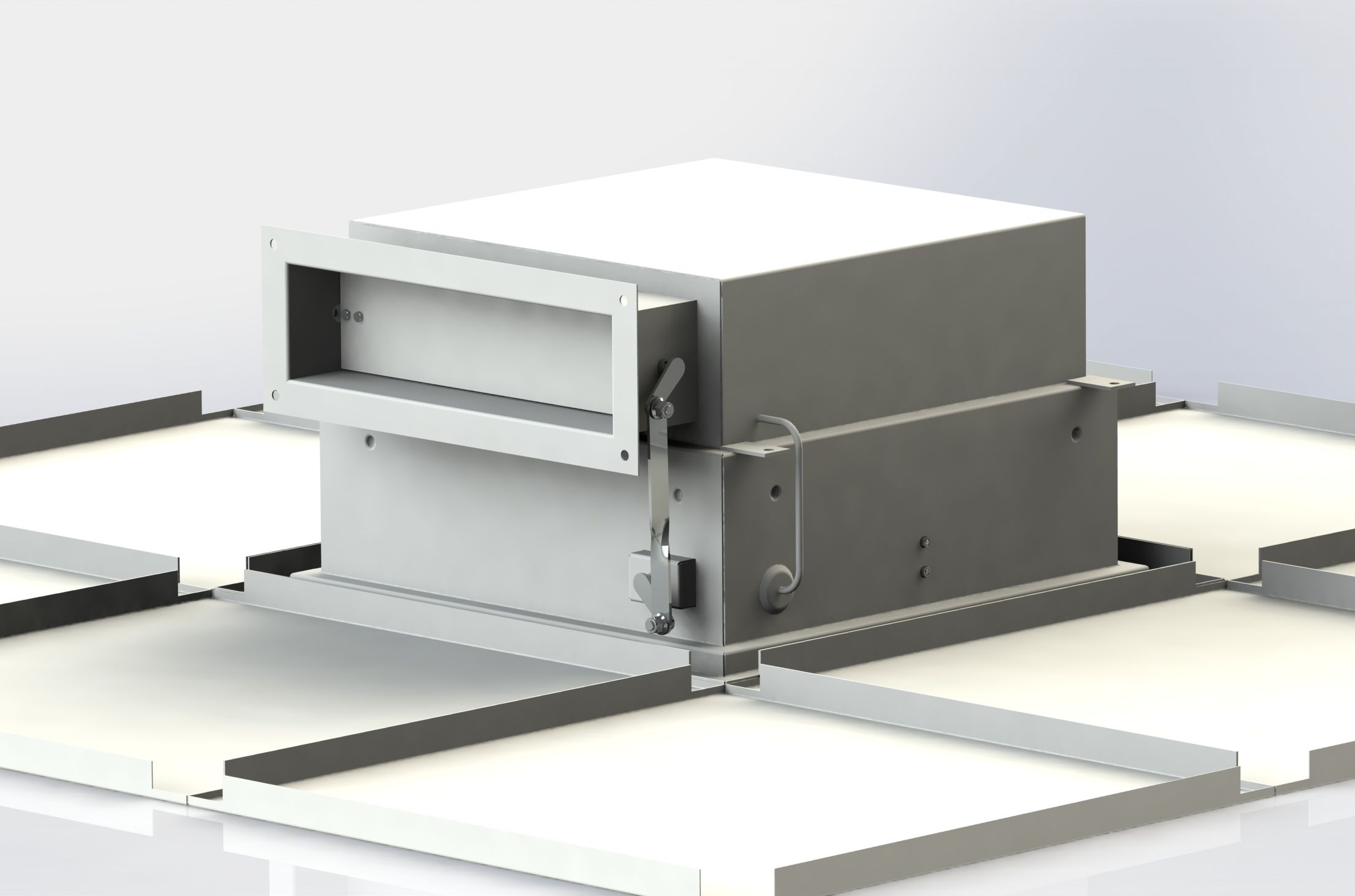

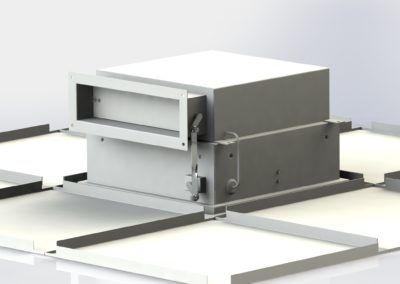

CM-1818.F0 S23 R10116-320-380×100 – v podhledu shora – detail

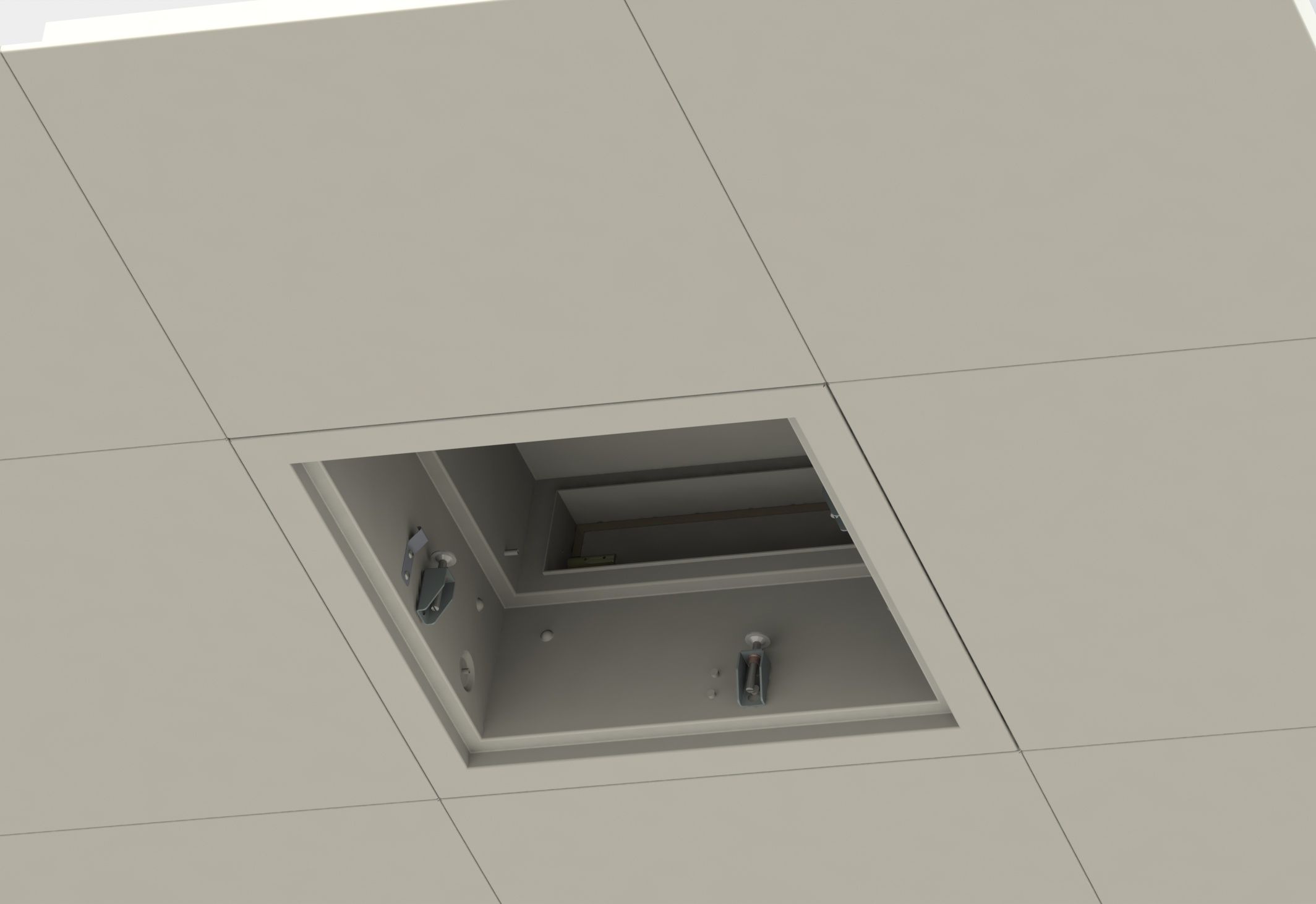

CM-1818.F0 S22 R10166-320-380×100 – v podhledu zdola – bez filtru a výustky – detail

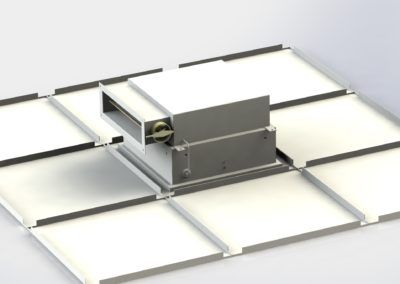

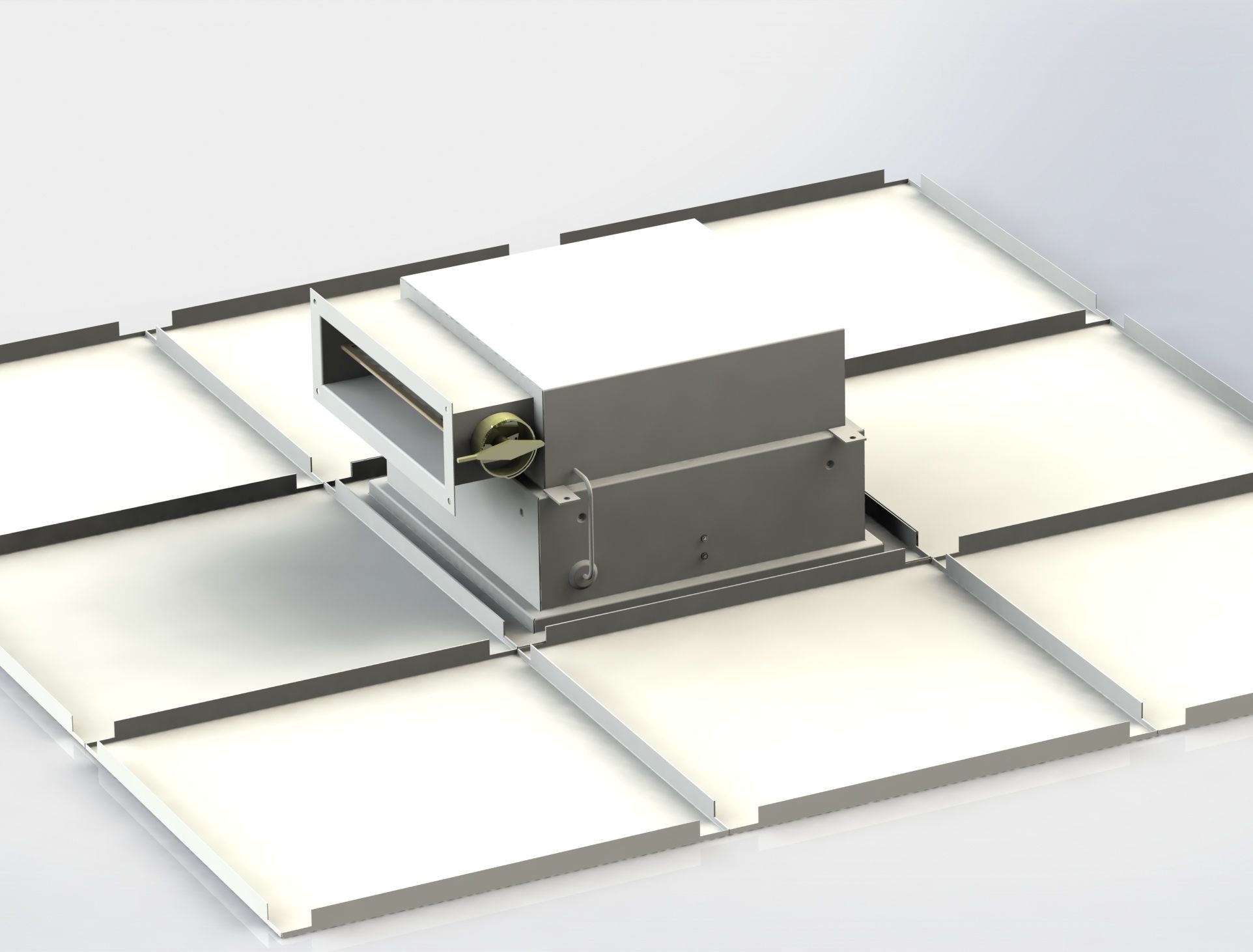

CM-1818.F0 S22 R10166-320-380×100 – v podhledu shora

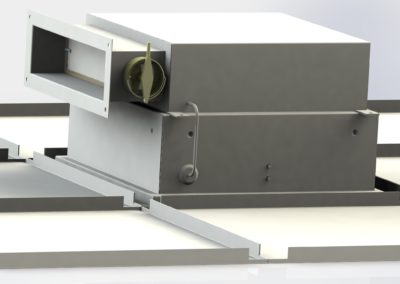

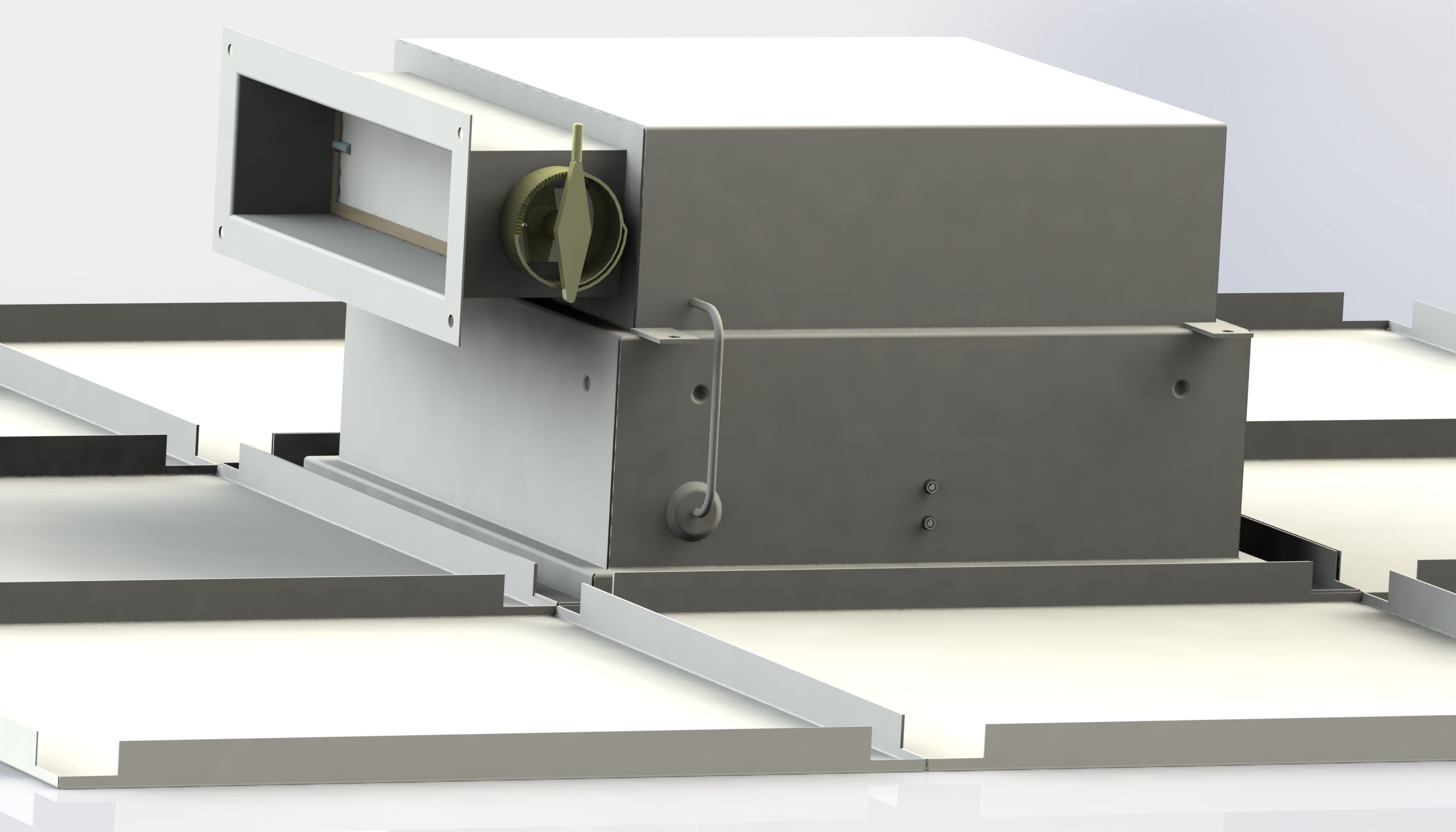

CM-1818.F0 S22 R10166-320-380×100 – v podhledu shora – detail

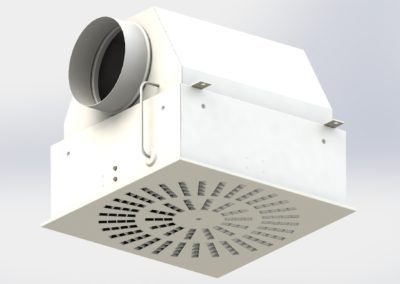

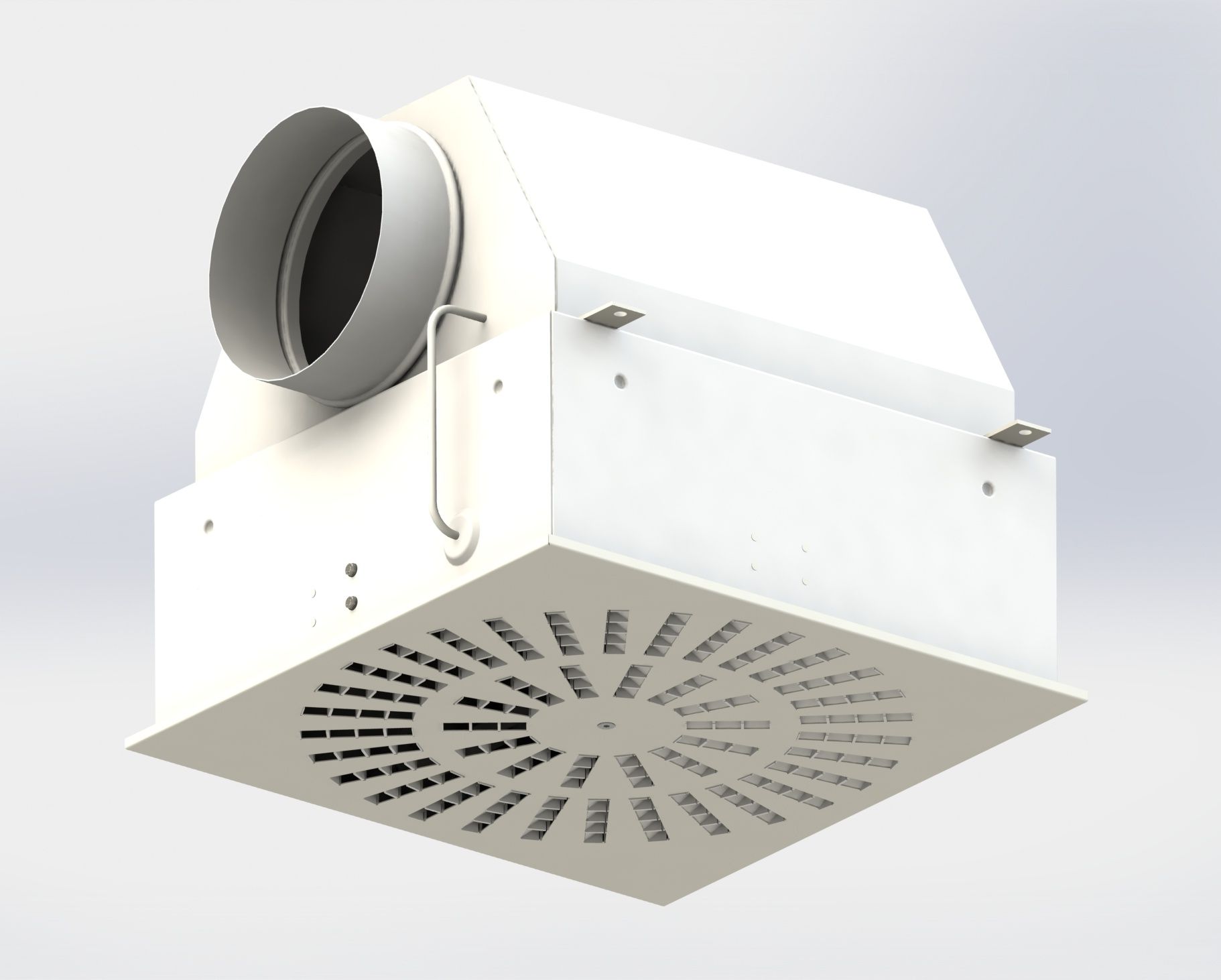

CM-1717.D1 S10 R10162-400-198 – sestava zespodu

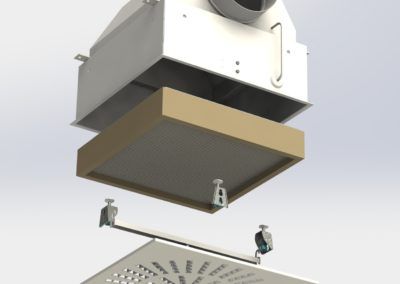

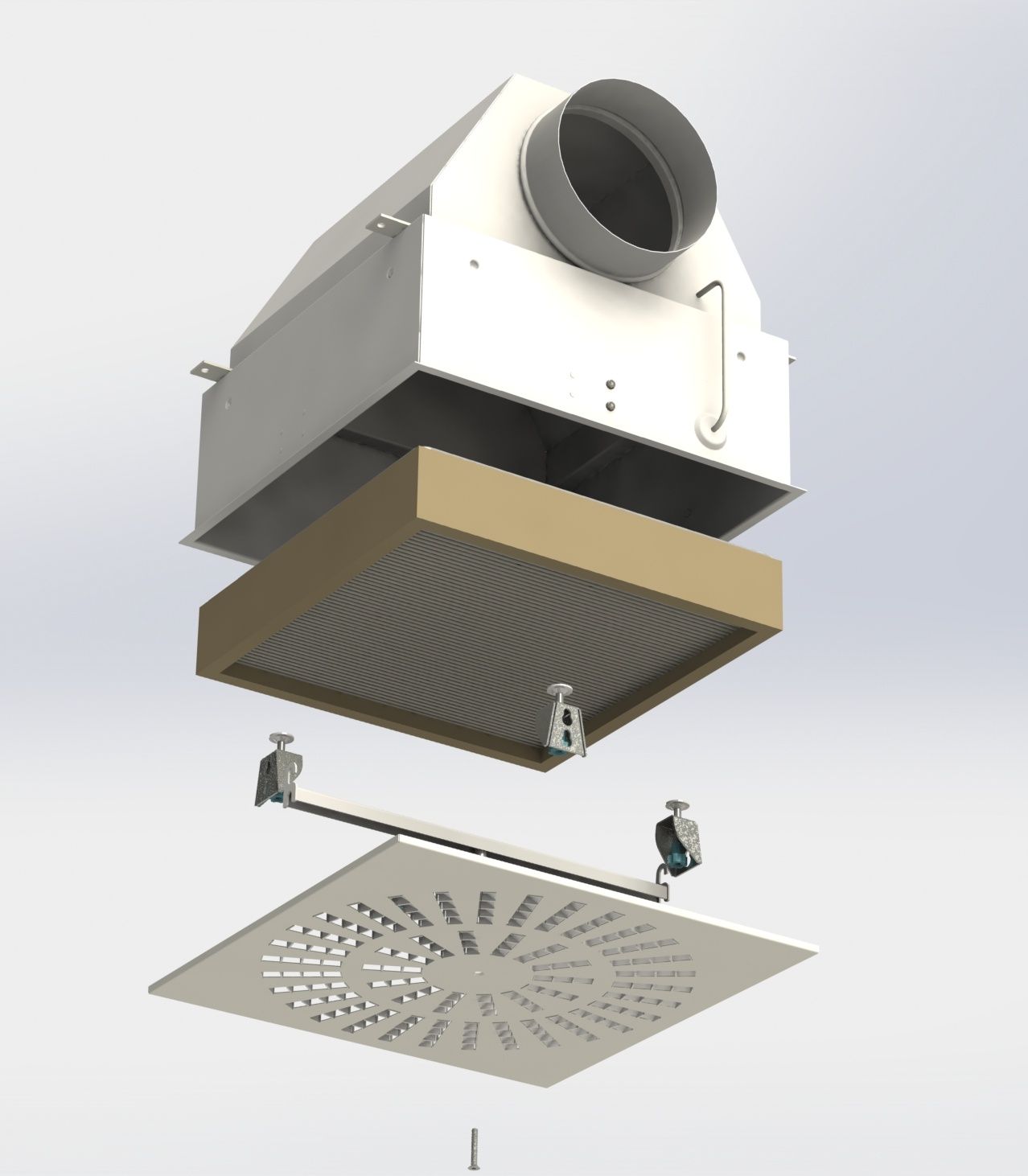

CM-1717.D1 S10 R10162-400-198 – rozhoz zespodu

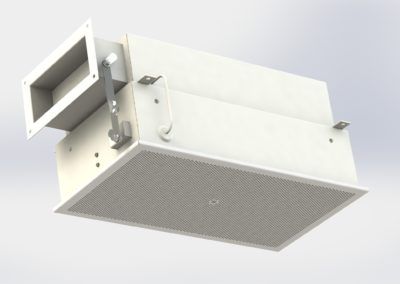

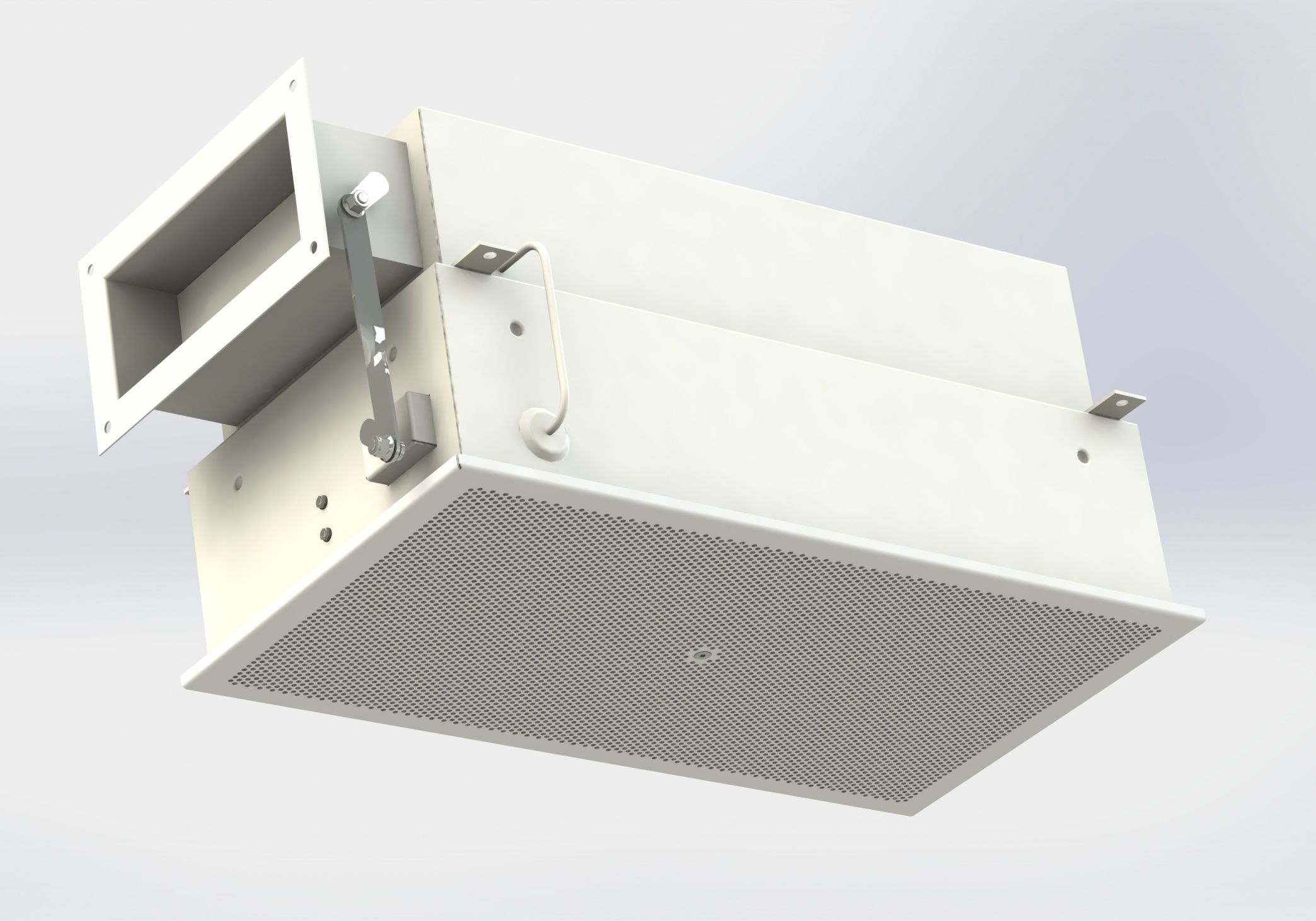

CM-1224.F0 S23 R10112-300-240×100 – pohled zdola

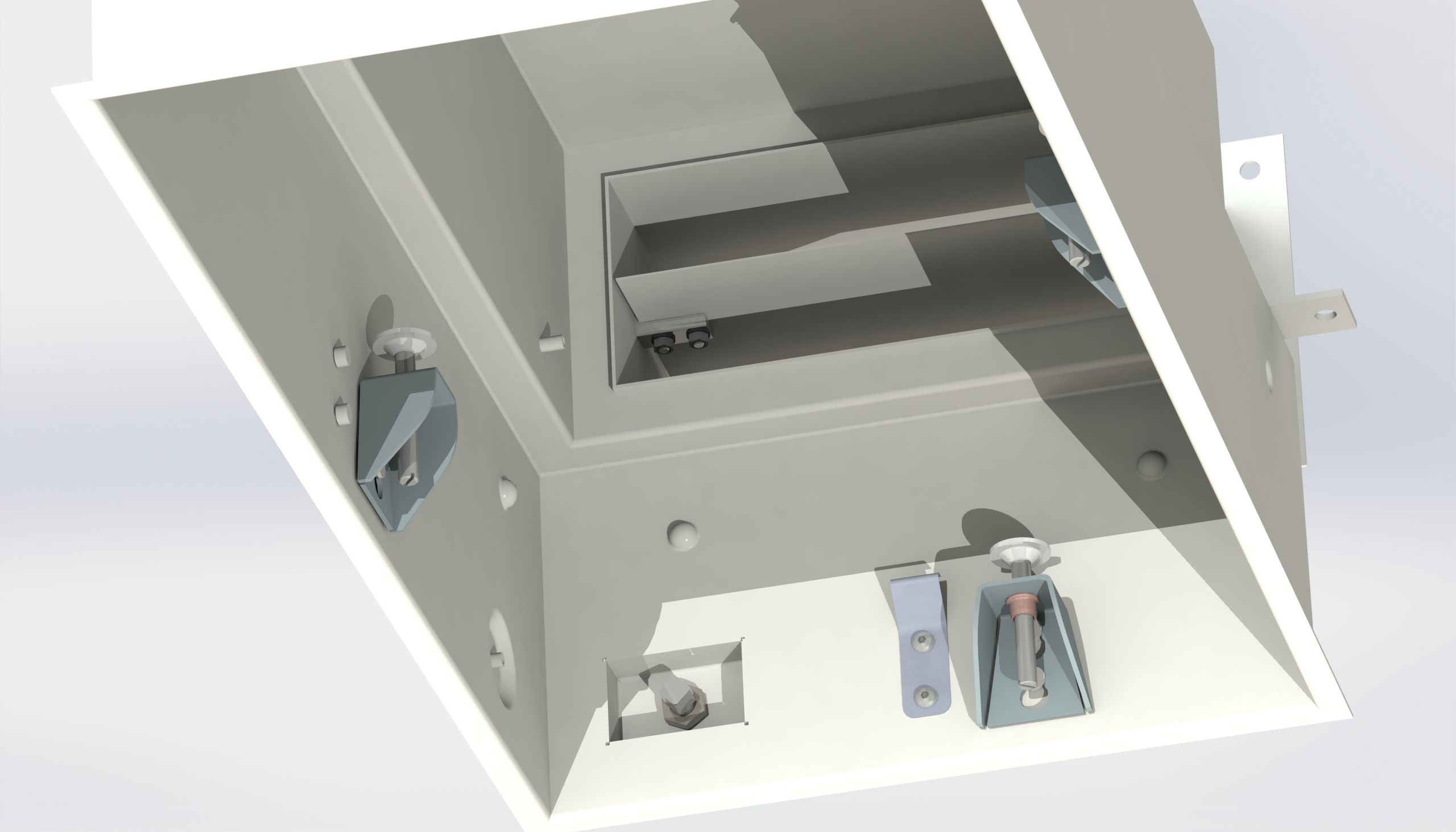

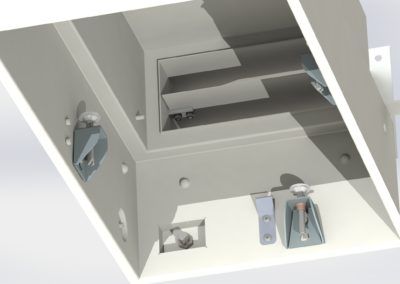

CM-1224.F0 S23 R10112-300-240×100 – pohled zdola bez filtru

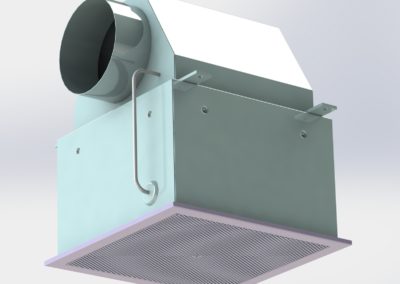

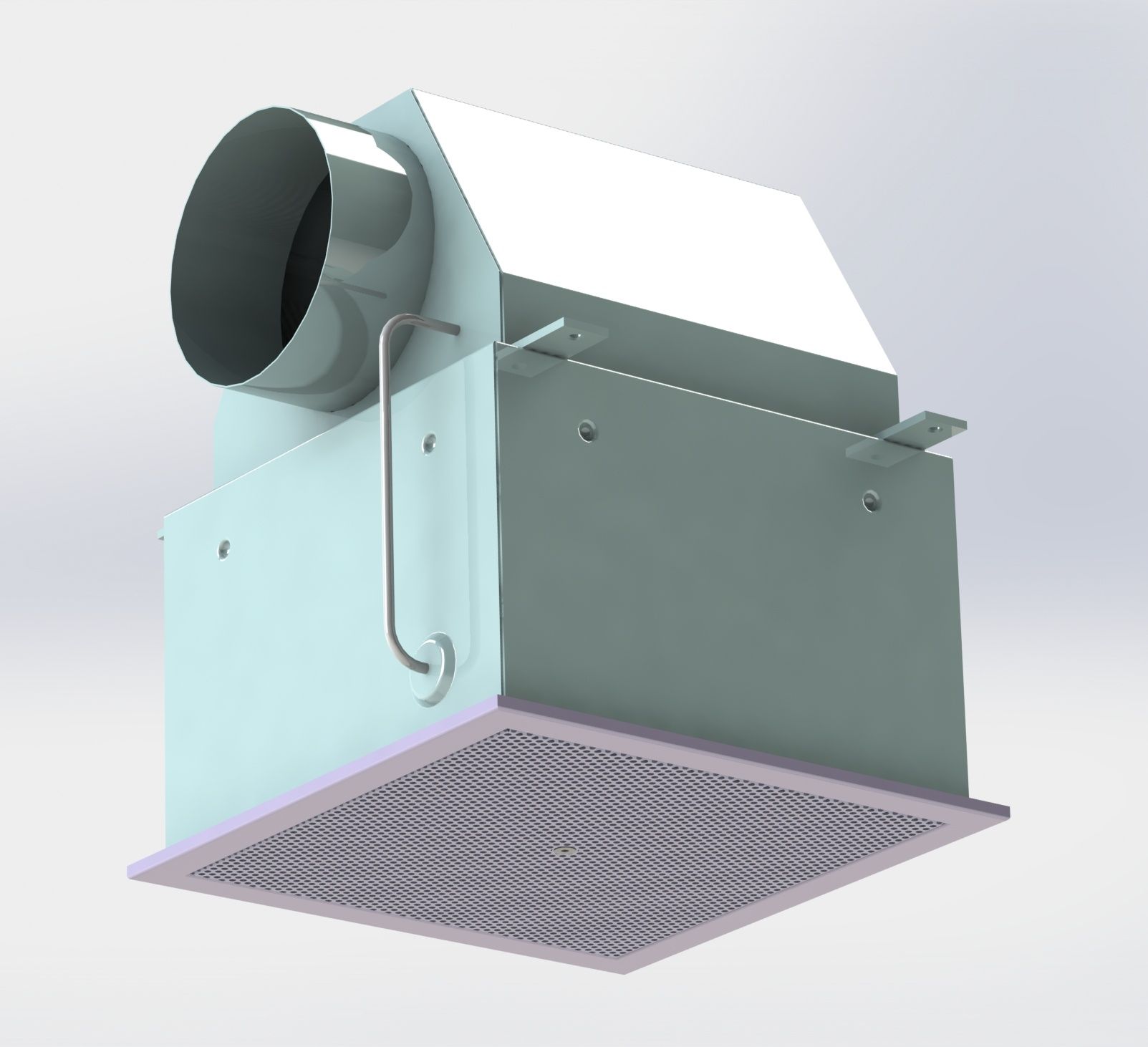

CM-1212.F5 S10 R10112-400-160 – sestava zespodu

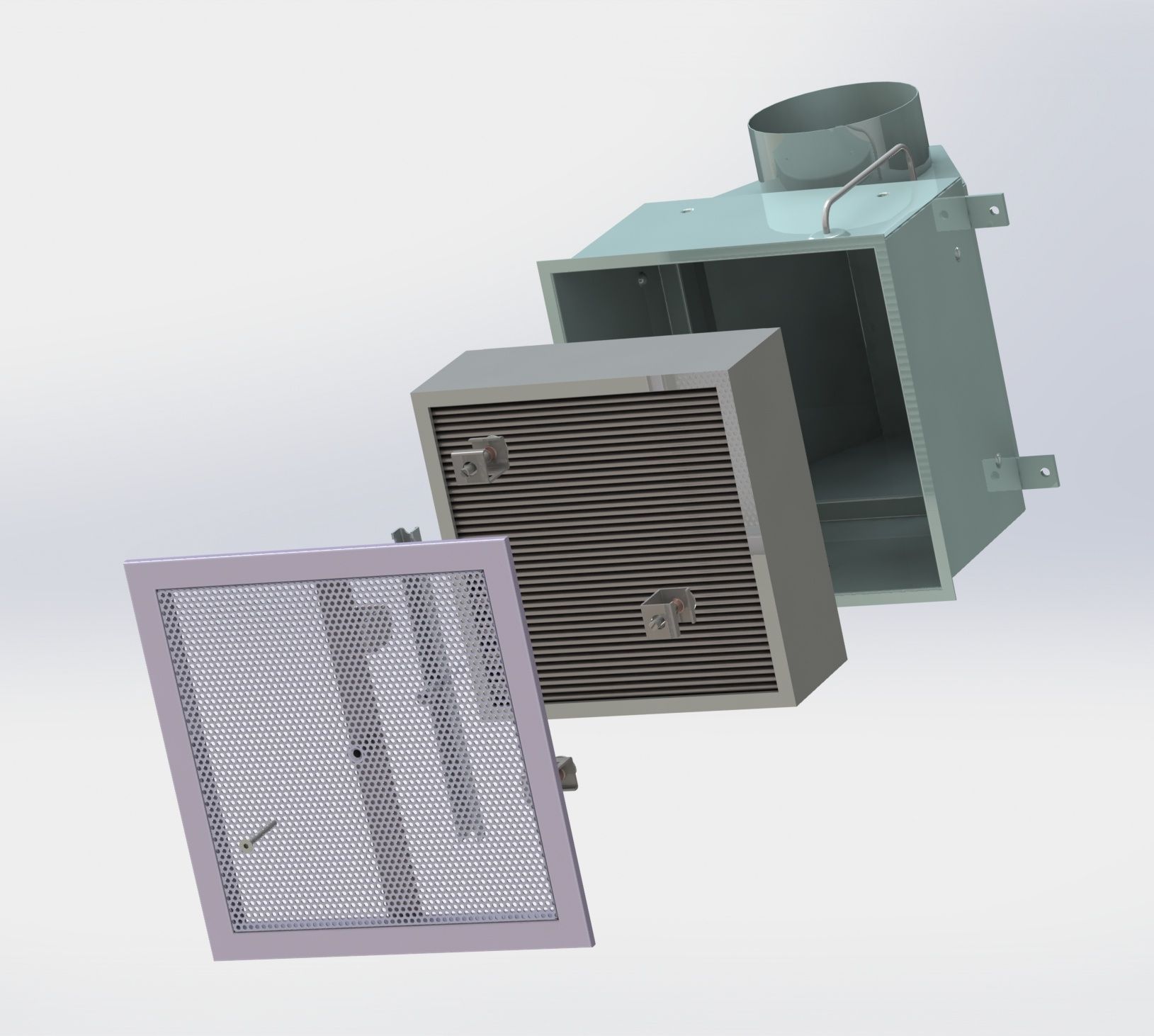

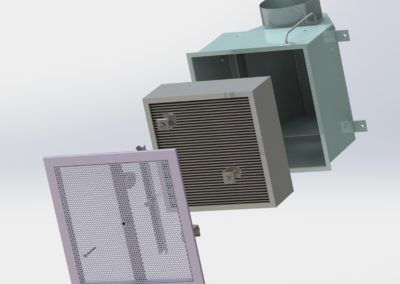

CM-1212.F5 S10 R10112-400-160 – rozhoz zespodu

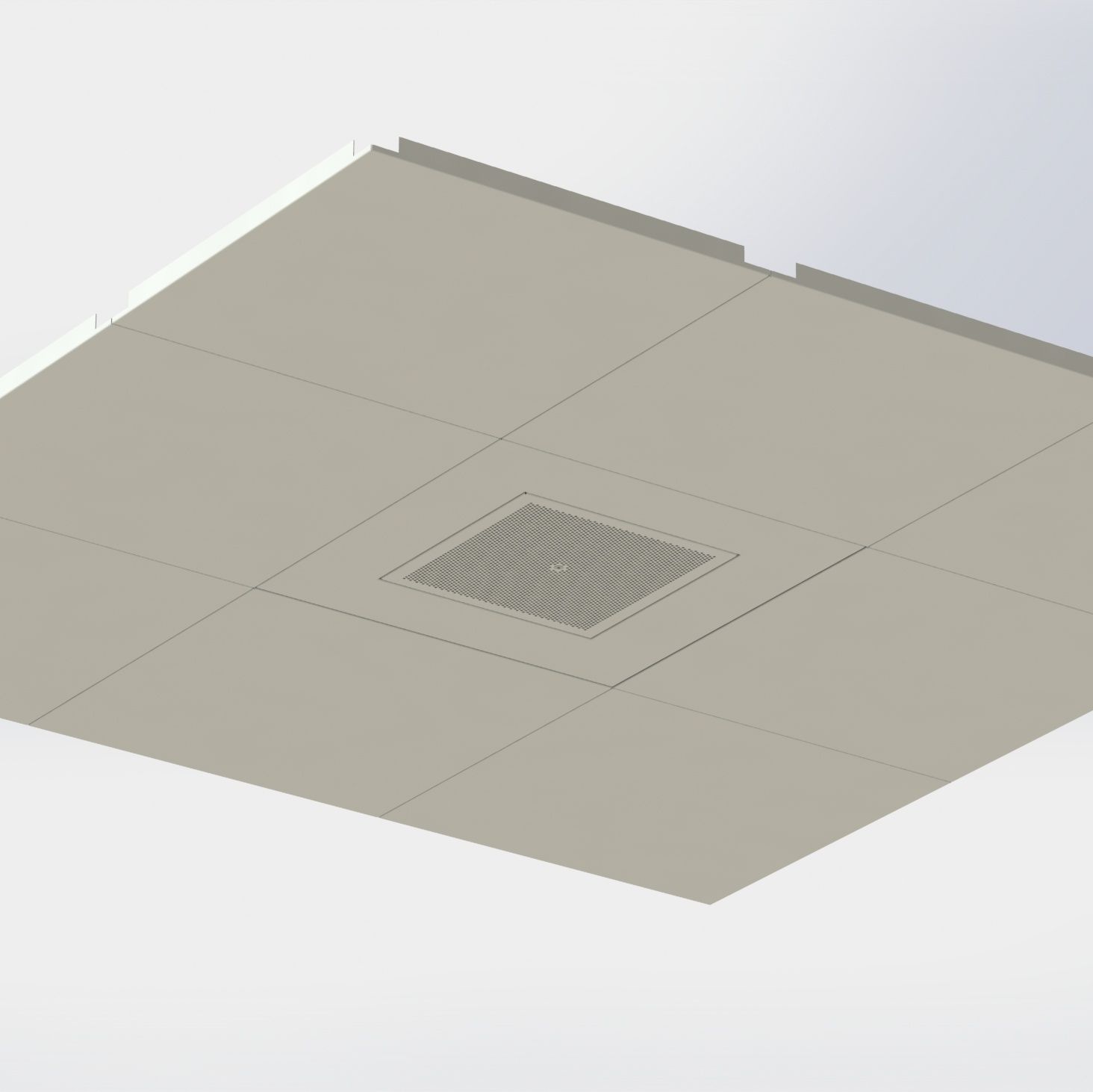

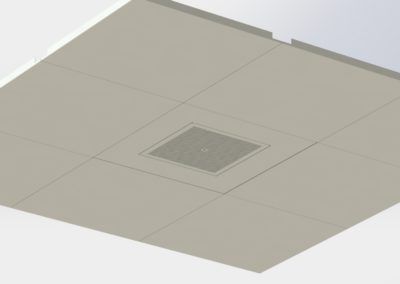

CM-1212.F0 S23 R10116-320-240×100 – v podhledu zdola

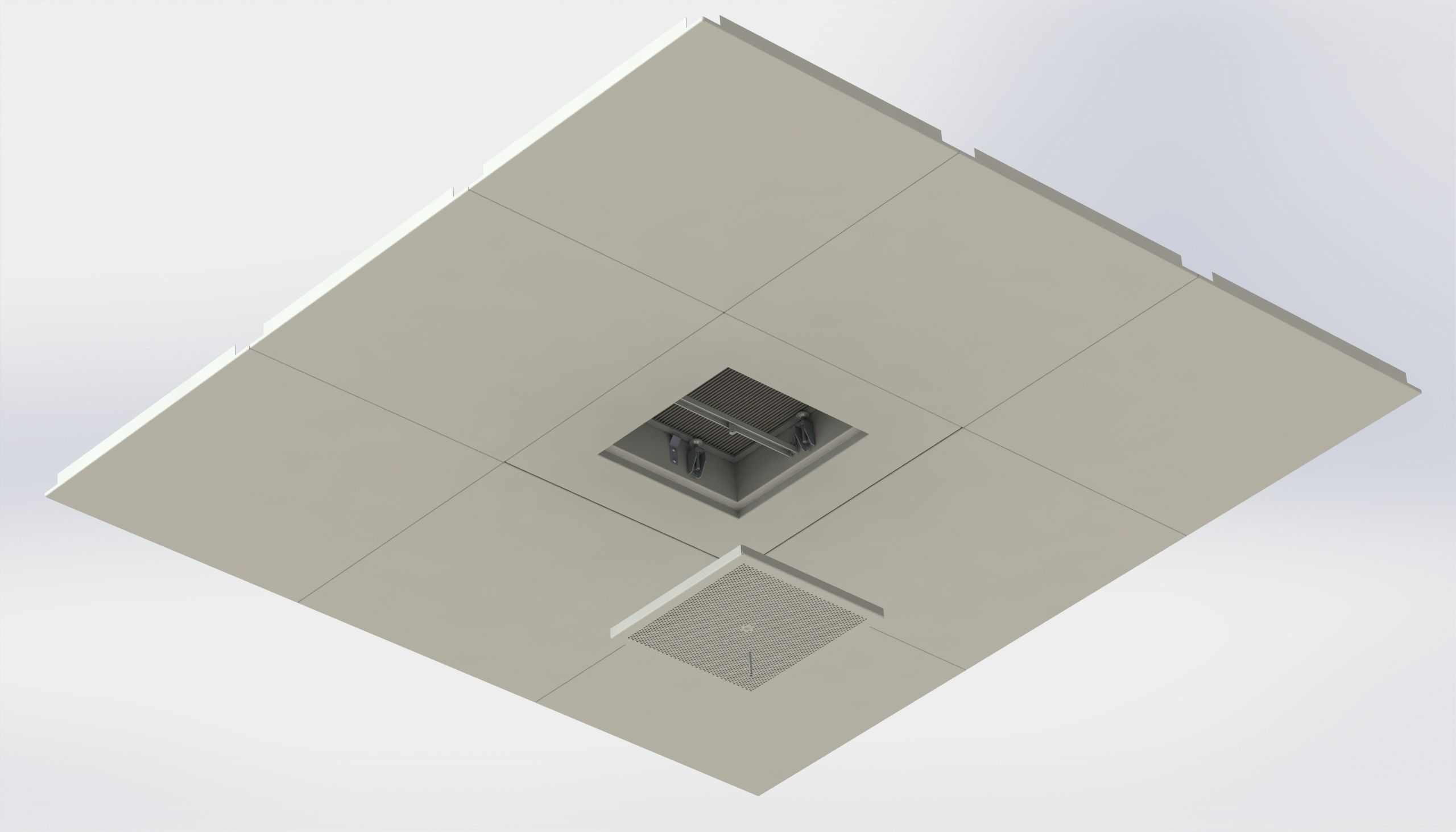

CM-1212.F0 S23 R10116-320-240×100 – v podhledu zdola – spuštěný DP

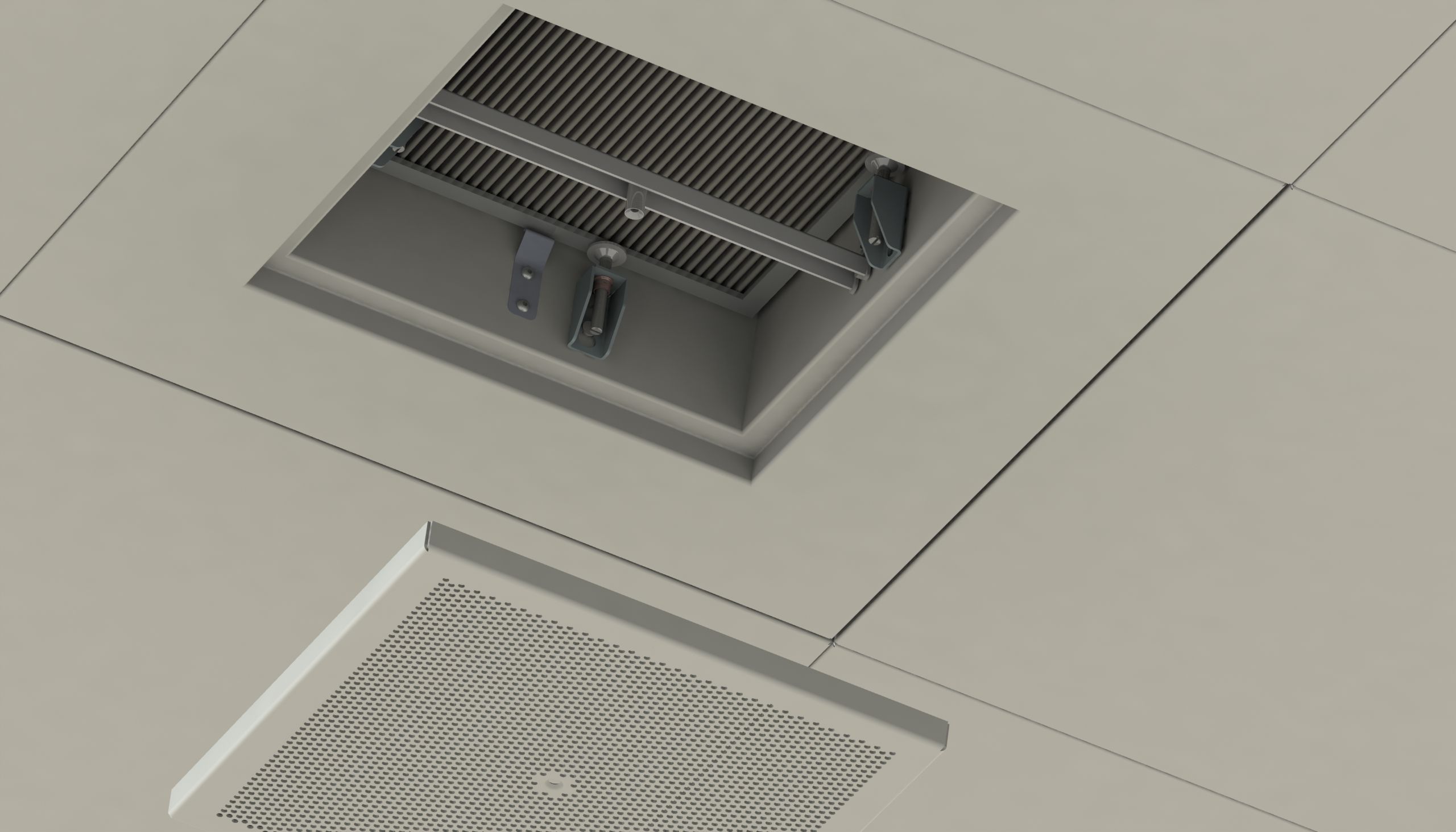

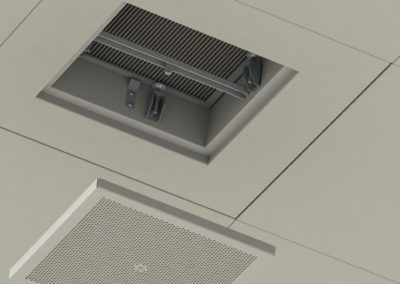

CM-1212.F0 S23 R10116-320-240×100 – v podhledu zdola – spuštěný DP – detail

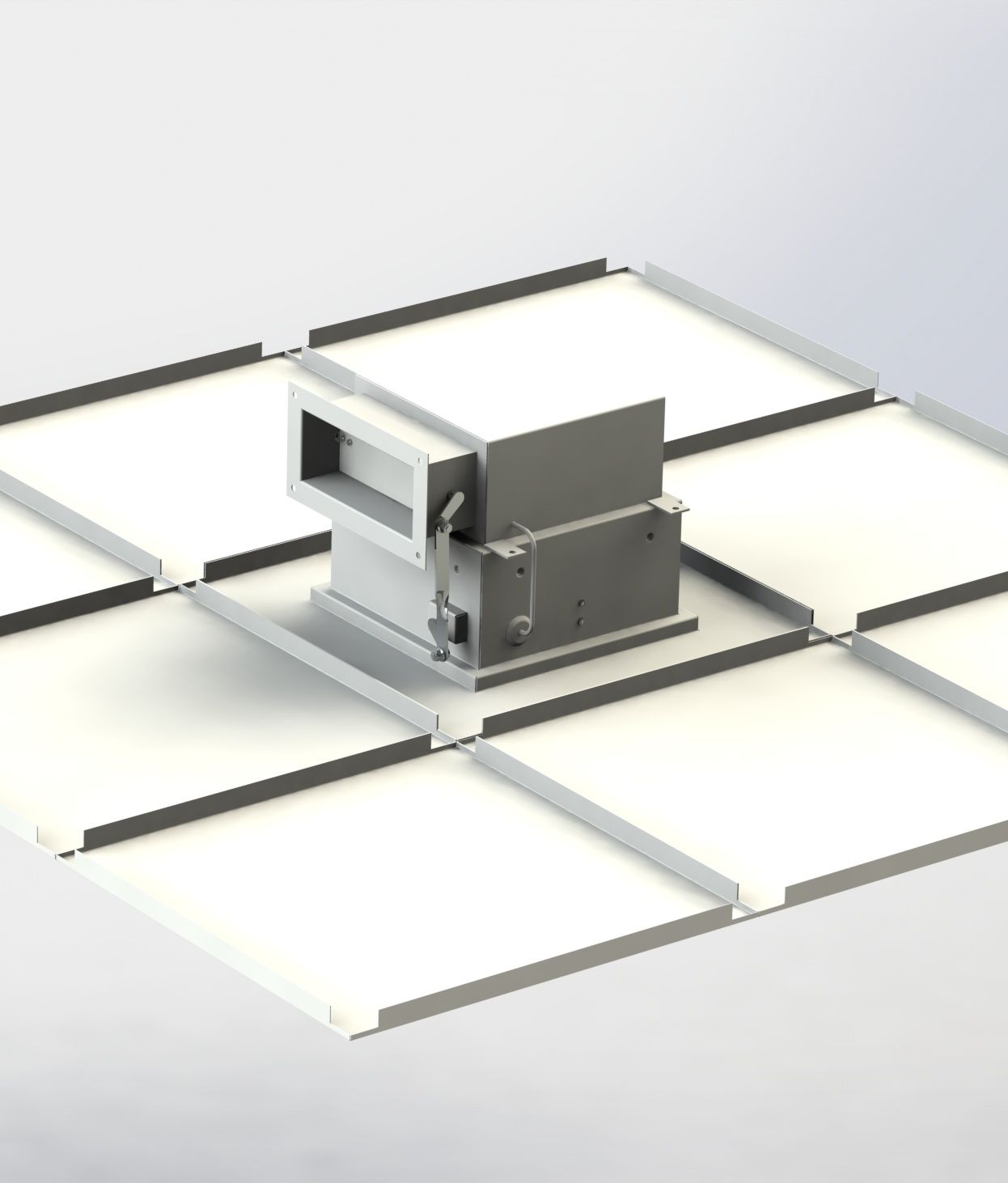

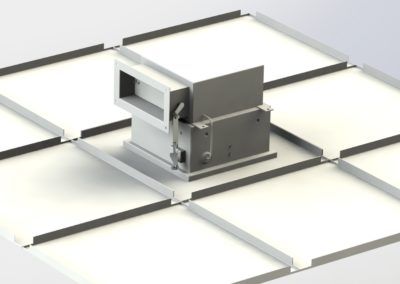

CM-1212.F0 S23 R10116-320-240×100 – v podhledu shora
KD – kanálové skříně
Technické provedení:
Skříň je vyráběna jako svařovaná z ocelového, nebo nerezového plechu. Případně je sestavovaná z hliníkových profilů se sendvičovými panty. U kanálové skříně lze objednat také možnost měření tlakové ztráty, případně vyrobit přechodové díly na kruhová potrubí.
Druhy:
- KD – pro filtry do třídy F9
- KDH – pro HEPA filtry (je možnost instalace předfiltrů)
- KDC – pro patrony s aktivním uhlím (je možnost instalace předfiltrů)

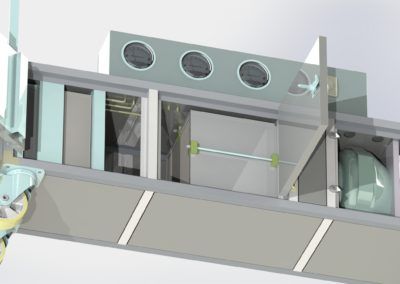

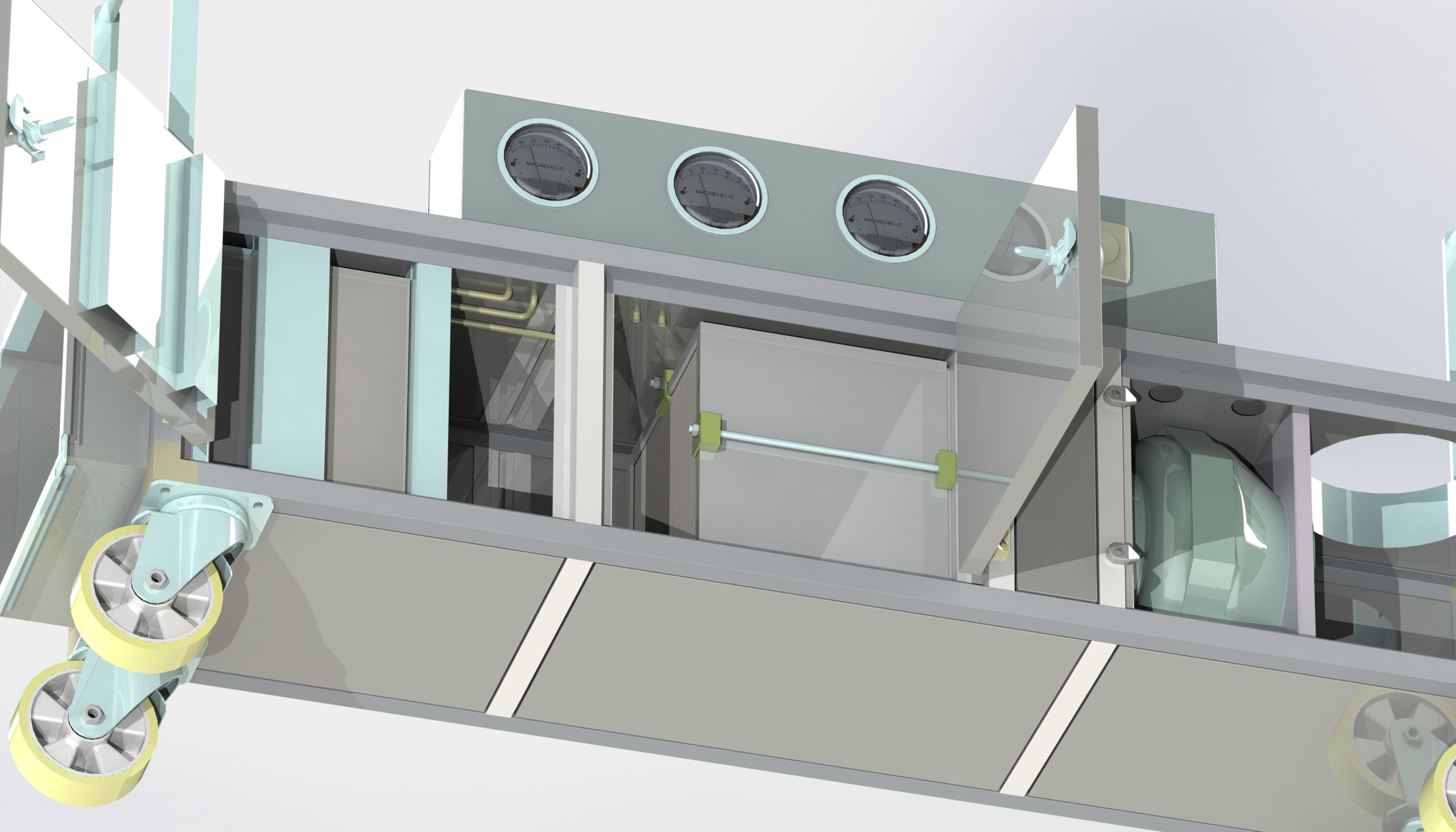

KDH-1212-2PAmVc-VEN-MOB – sestava otevřená – detail

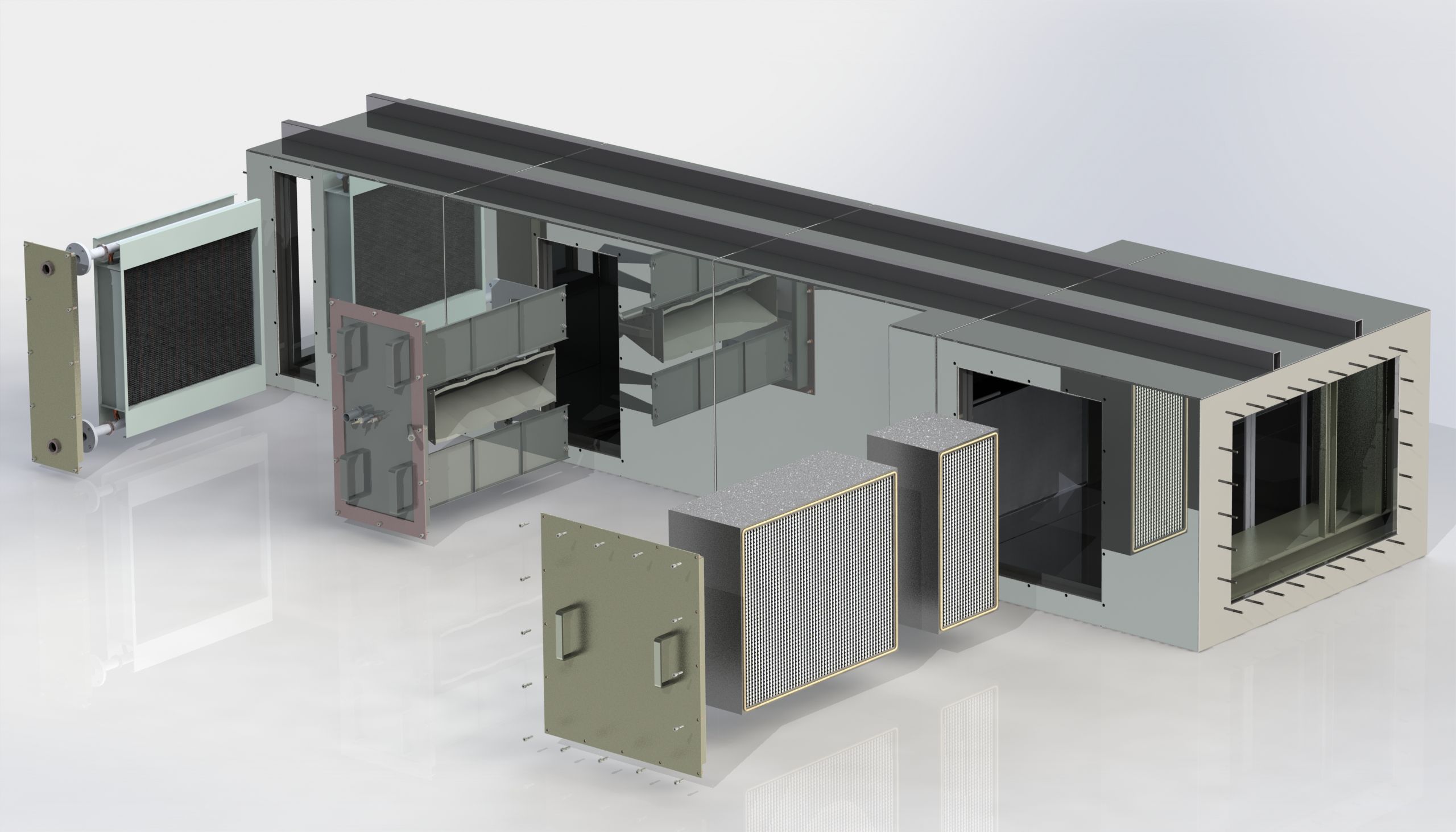

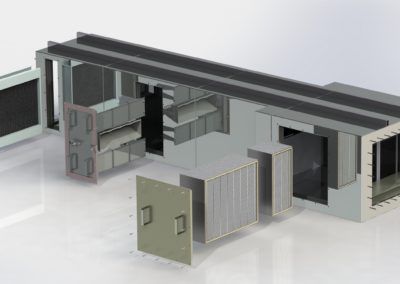

Macco – kanály VHPF – rozhoz

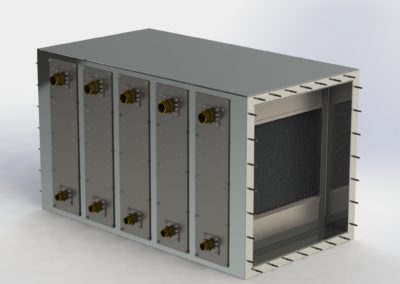

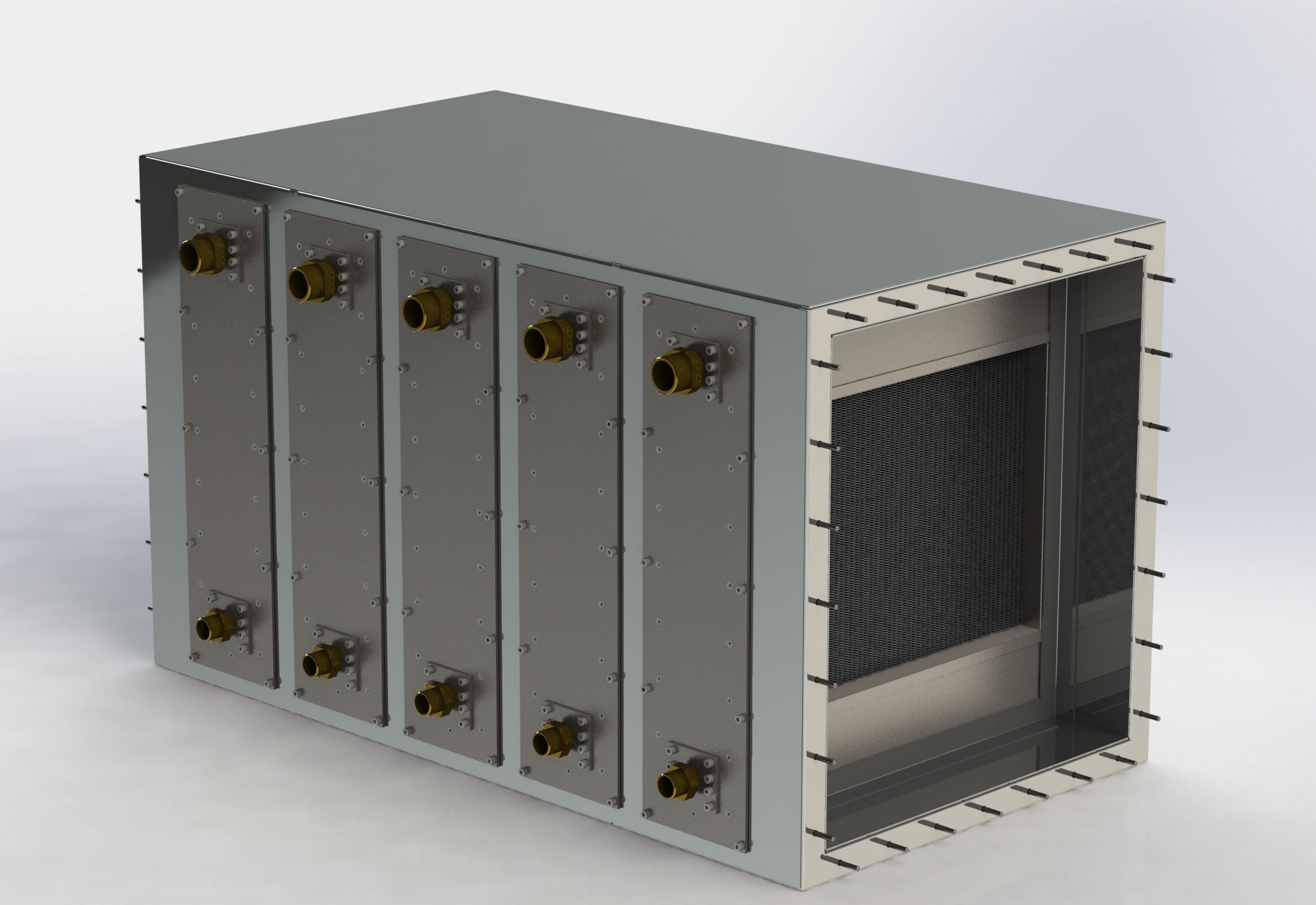

Macco – kanal V2

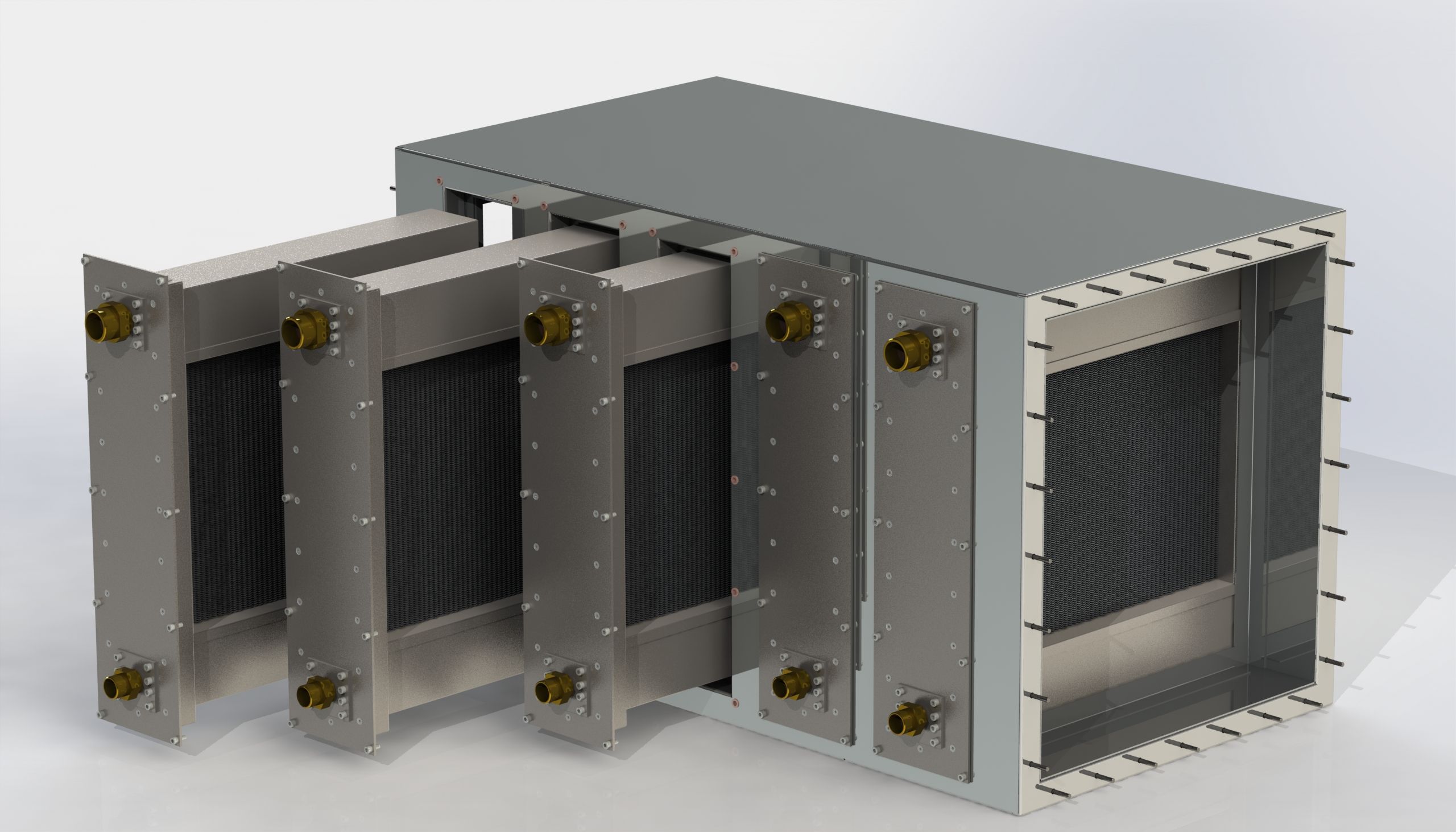

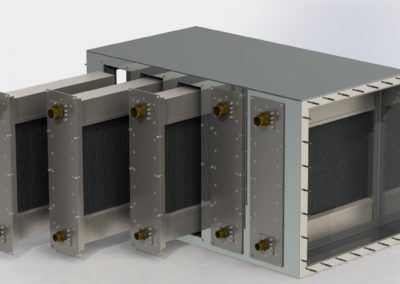

Macco – kanal V2 – rozhoz

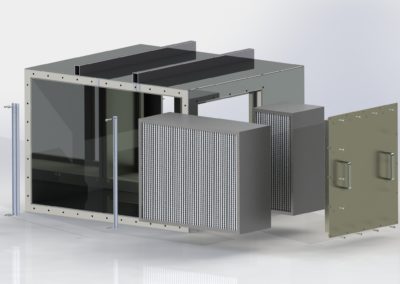

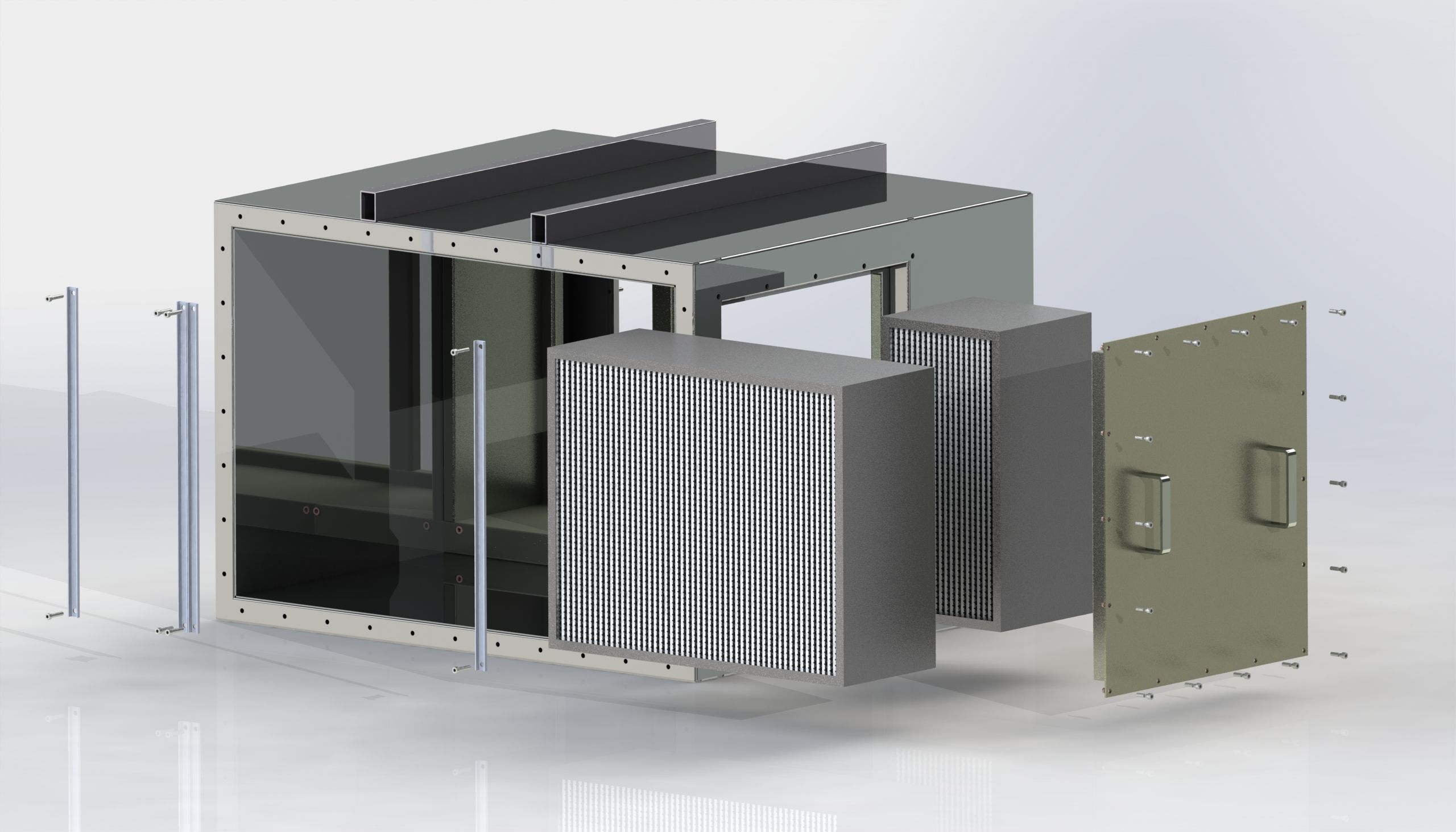

Macco – kanal F – rozhoz

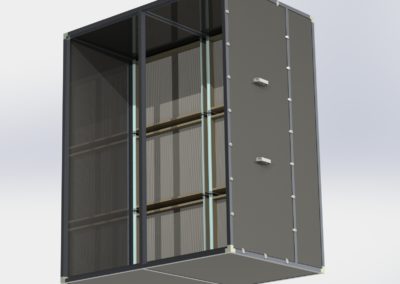

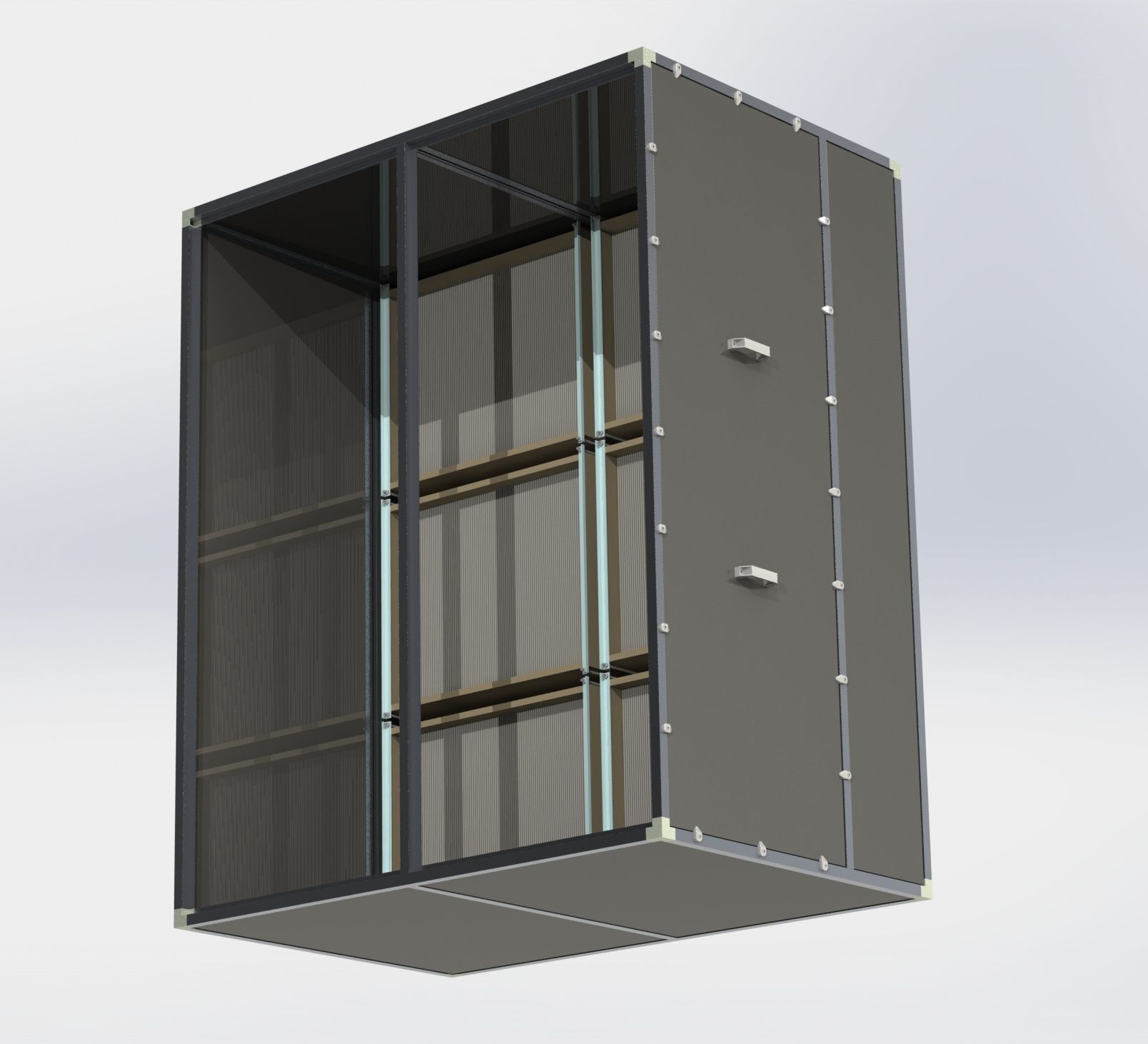

KDH-3024+30.24+24-12-AP-1100-2DV-AR – sestava zezadu zdola

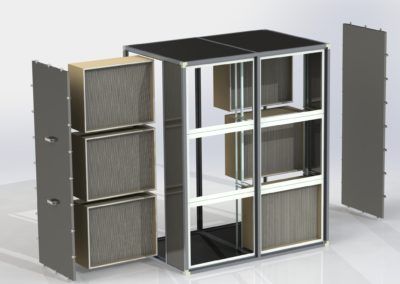

KDH-3024+30.24+24-12-AP-1100-2DV-AR – rozhoz

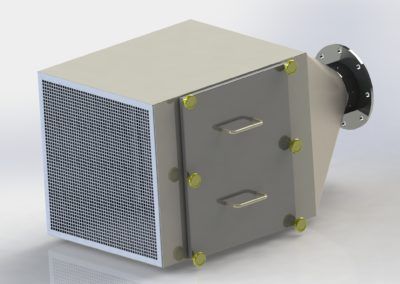

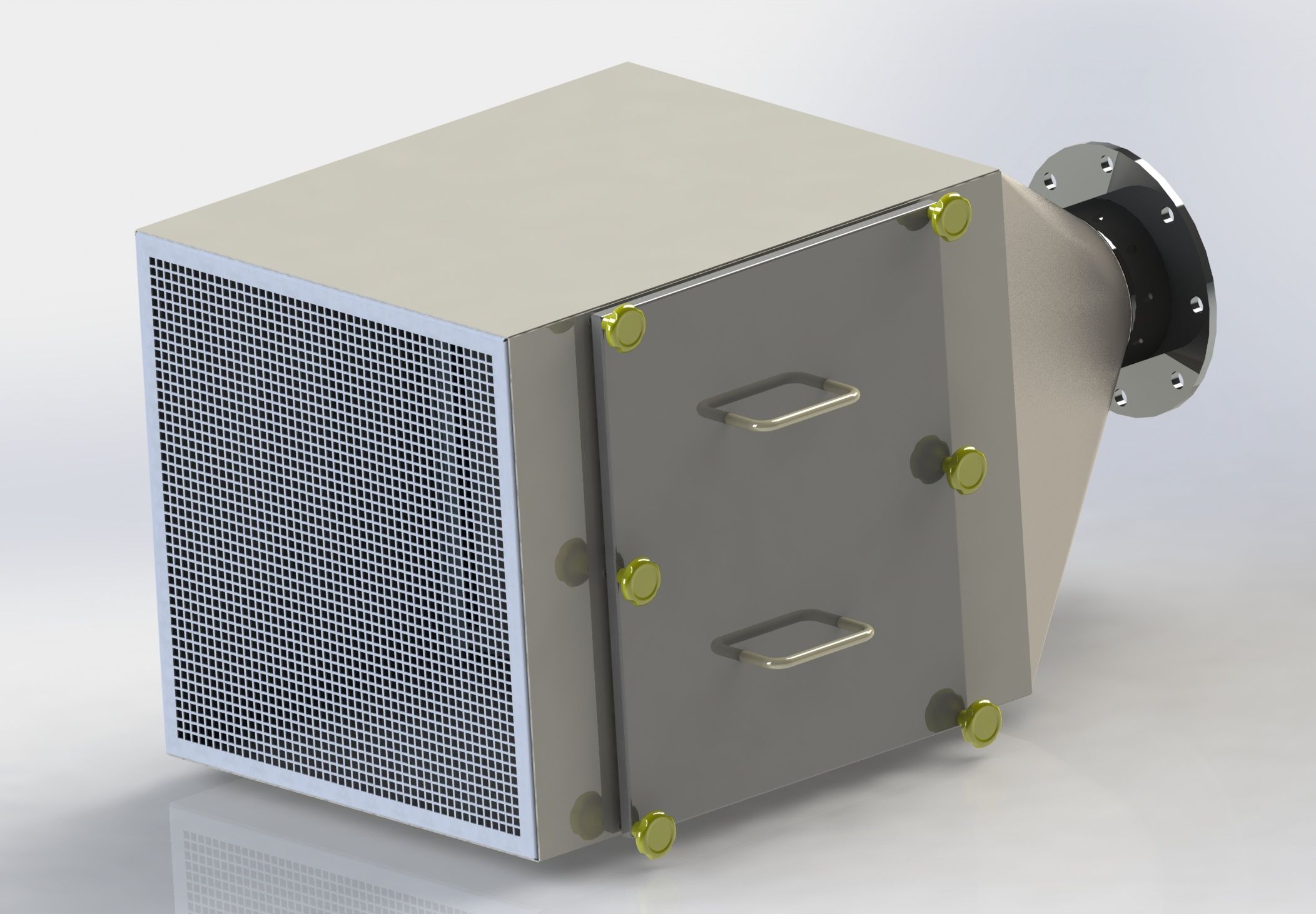

KDH-2424-12-AC3-800-1P400-HPN200.204-NIRO – sestava

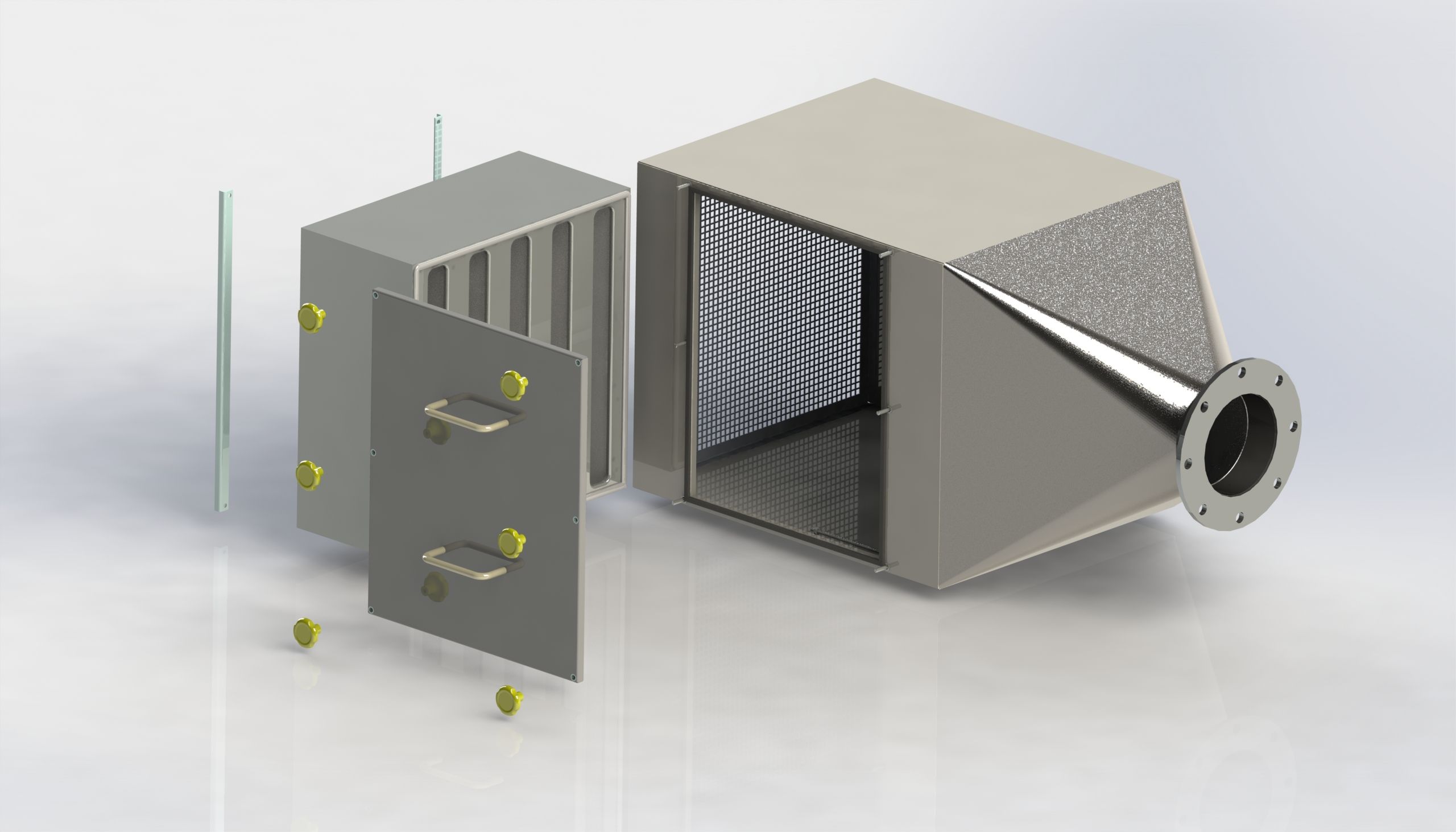

KDH-2424-12-AC3-800-1P400-HPN200.204-NIRO – sestava – rozhoz

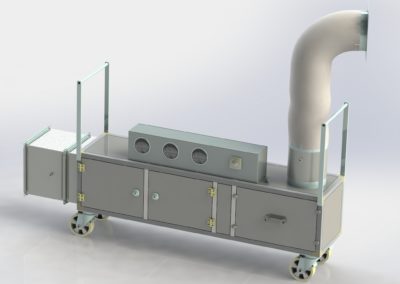

KDH-1212-2PAmVc-VEN-MOB – sestava

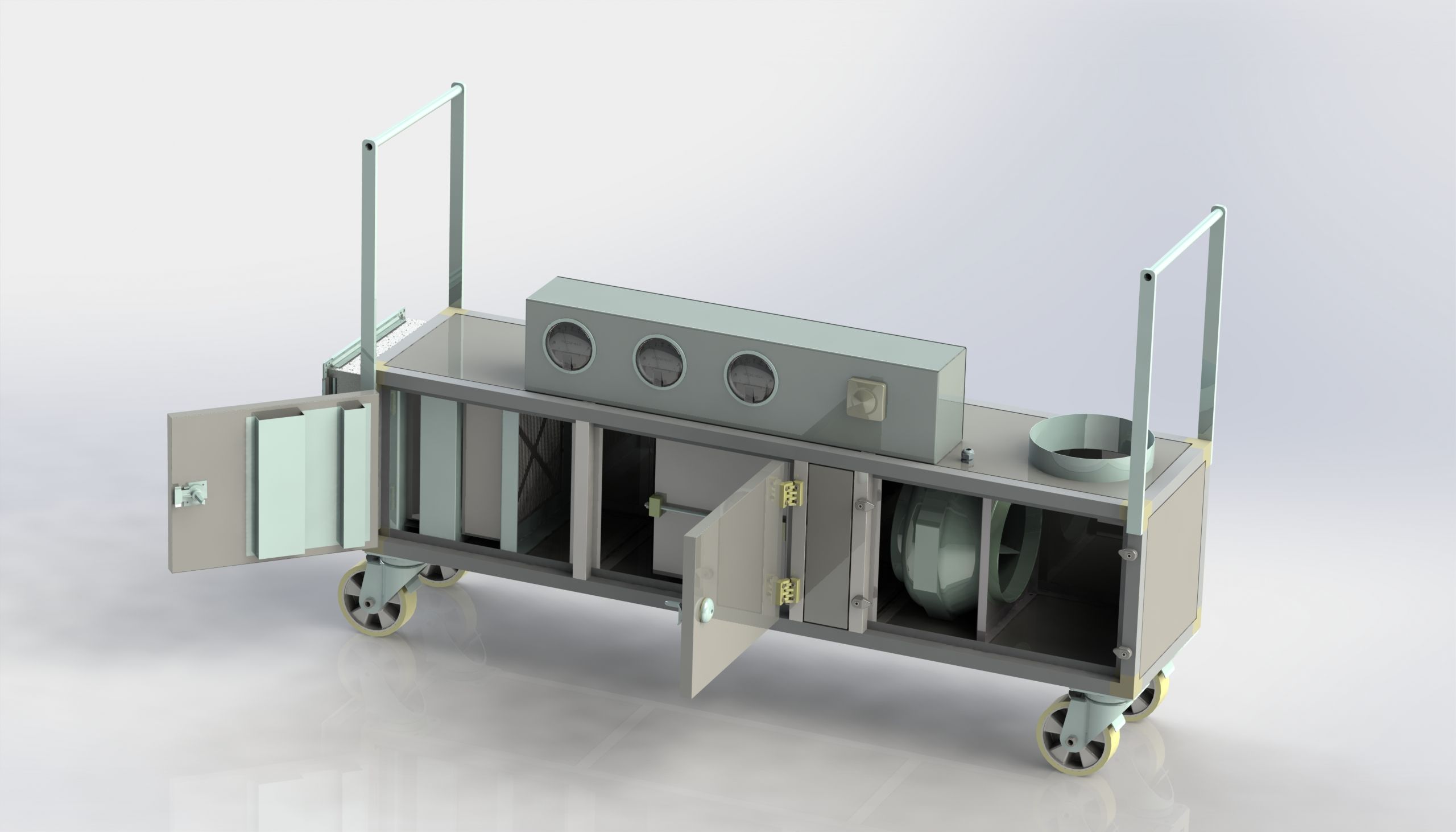

KDH-1212-2PAmVc-VEN-MOB – sestava otevřená
LF – laminární stropní přívody vzduchu
Laminární stropní přívody mají využití jak v operačních sálech nemocnic, tak v průmyslovém prostředí při výrobě mikroelektroniky a ve farmaceutickém průmyslu. Splňují přísné hygienické požadavky na tento typ zařízení pro čisté prostory ve zdravotnictví a farmacii i ostatních čistých prostorách. Tyto vlastnosti jsou doloženy hygienickým posouzením Národní referenční laboratoře Státního zdravotního ústavu v Praze.
LF-OP
Laminární stropní přívodní skříně pro operační sály
Laminární přívodní stropní skříně slouží pro vytvoření rovnoměrného proudu vzduchu definované čistoty s minimální turbulencí pro ventilaci operačního pole. Skříně LF-OP splňují nejvyšší hygienické a technické požadavky pro filtraci a rozvod vzduchu v oblasti zdravotnictví. Užitím laminárního přívodu LF-OP se dosahuje minimálního počtu zárodků v prostoru operačního pole – sledované částice jsou bezpečně zachyceny HEPA filtry bezprostředně před vstupem do operačního sálu. Vytěsňující (laminární) proudění také minimalizuje kontaminaci (indukci částic) z okolí operačního pole.
Technické provedení:
Hlavní výhodou LF-OP je celosvařovaná hliníková konstrukce pléna s povrchovou úpravou práškovým lakem – kombinace zajišťující nejlepší možnou ochranu před korozivním působením desinfekce. HEPA filtry třídy H14 mají gelové těsnění zajišťující 100% těsnost. Plénum je vybaveno integrovaným stmívatelným LED osvětlením se spolehlivou evropskou řídicí elektronikou. Laminarizátor je vybaven dvakrát napnutou speciální tkaninou a má kruhový prostup pro stativ operačního svítidla.
Přehled základních rozměrů LF-OP
|
Velikost stropního pole |
Objem vzduchu ve vztahu k čisté ploše |
Vybavení LF-OP |
|||
|
při 0,20 m/s |
při 0,25 m/s |
Průchod pro stativ svítidla |
LED osvětlení |
Dvouvrstvý laminarizátor |
|
|
(m3) |
(m3) |
||||
|
1200 x 1800 |
1270 |
1590 |
✔ |
✔ |
✔ |
|
1200 x 2000 |
1430 |
1790 |
✔ |
✔ |
✔ |
|
1400 x 2000 |
1700 |
2120 |
✔ |
✔ |
✔ |
|
1400 x 2400 |
2070 |
2590 |
✔ |
✔ |
✔ |
|
1600 x 2400 |
2390 |
2990 |
✔ |
✔ |
✔ |
|
1800 x 2400 |
2720 |
3390 |
✔ |
✔ |
✔ |
|
2000 x 2400 |
3040 |
3800 |
✔ |
✔ |
✔ |
|
2400 x 2400 |
3690 |
4610 |
✔ |
✔ |
✔ |
|
2000 x 2600 |
3310 |
4140 |
✔ |
✔ |
✔ |
|
2600 x 2600 |
4370 |
5460 |
✔ |
✔ |
✔ |
|
3000 x 3000 |
5910 |
7380 |
✔ |
✔ |
✔ |
Velikost LF-OP není omezena, vychází se vždy z požadovaného objemu vzduchu (m3/h) vztaženého k výstupní rychlosti proudění (standardně 0,20 m/s). Pro návrh velikosti laminárního přívodu je třeba zadat objem vzduchu m3/h, požadovanou výstupní rychlost vzduchu v m/s, maximální tlakovou ztrátu celého elementu, popřípadě požadavky na bezpečnou velikost operačního pole.

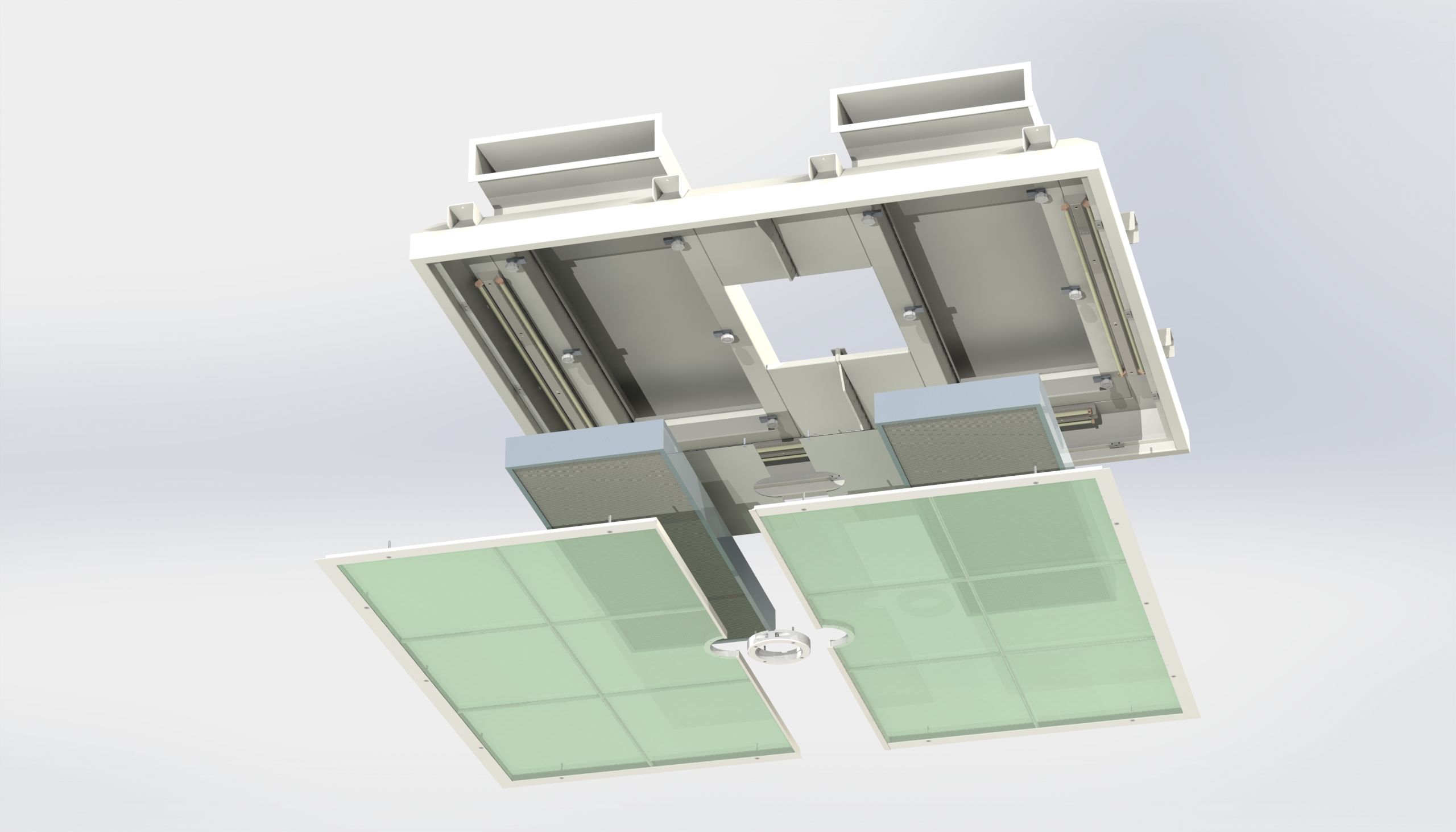

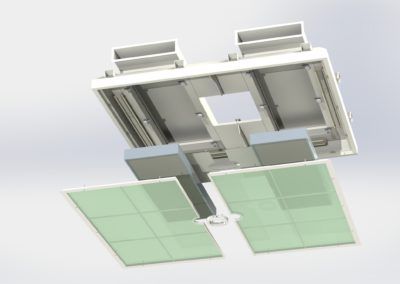

LF-OP 2000×2200×450-2H512.1492.3-1P150-OSD – rozhoz sestavy zdola

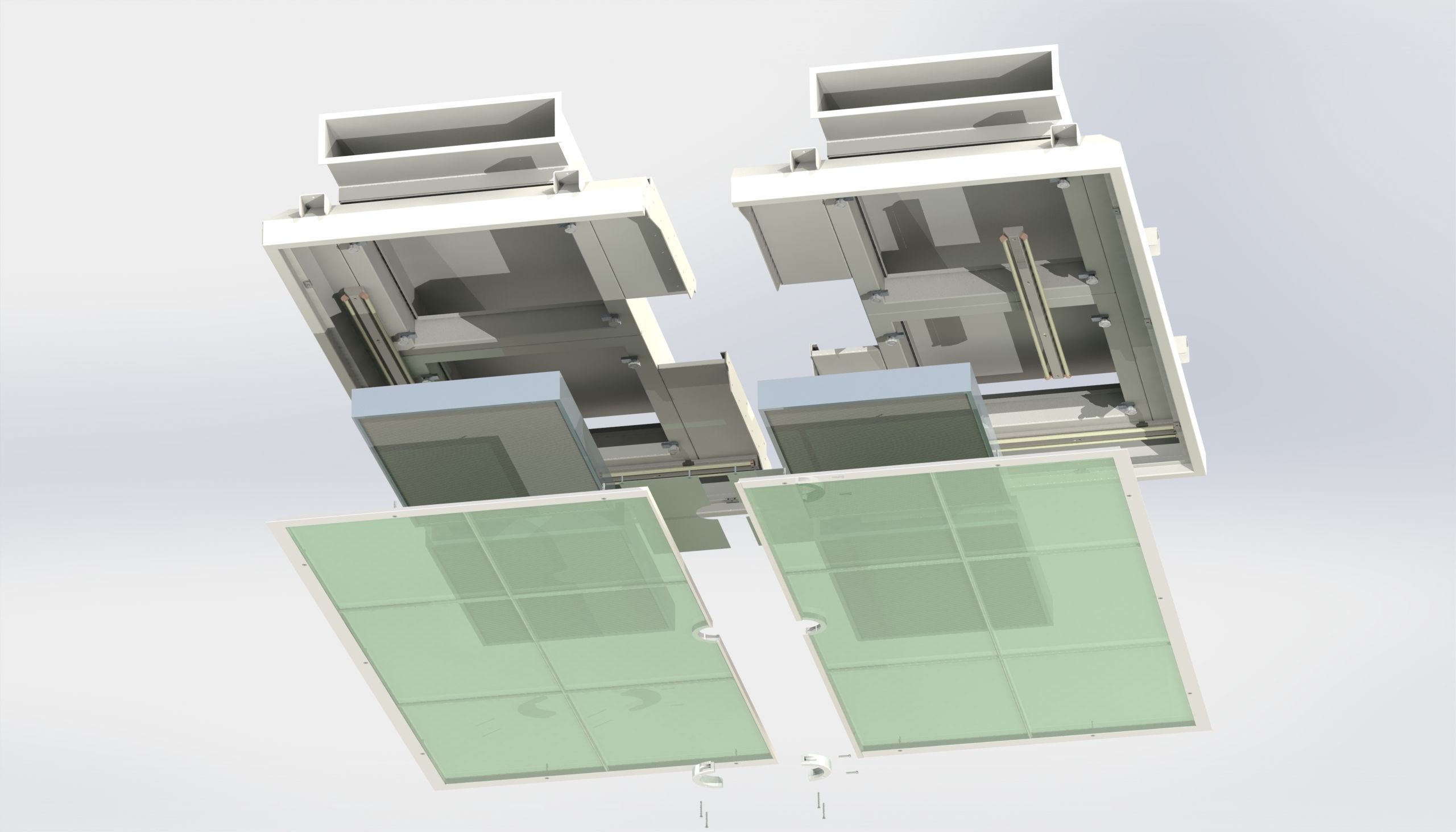

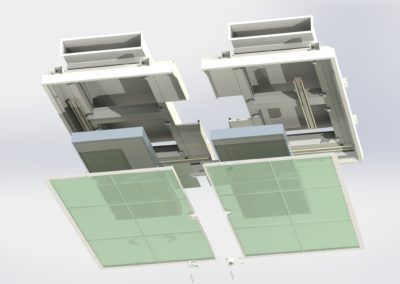

LF-OP 2600×2600×450-4H712.962.3-1P125-OSD – rozhoz sestavy zdola

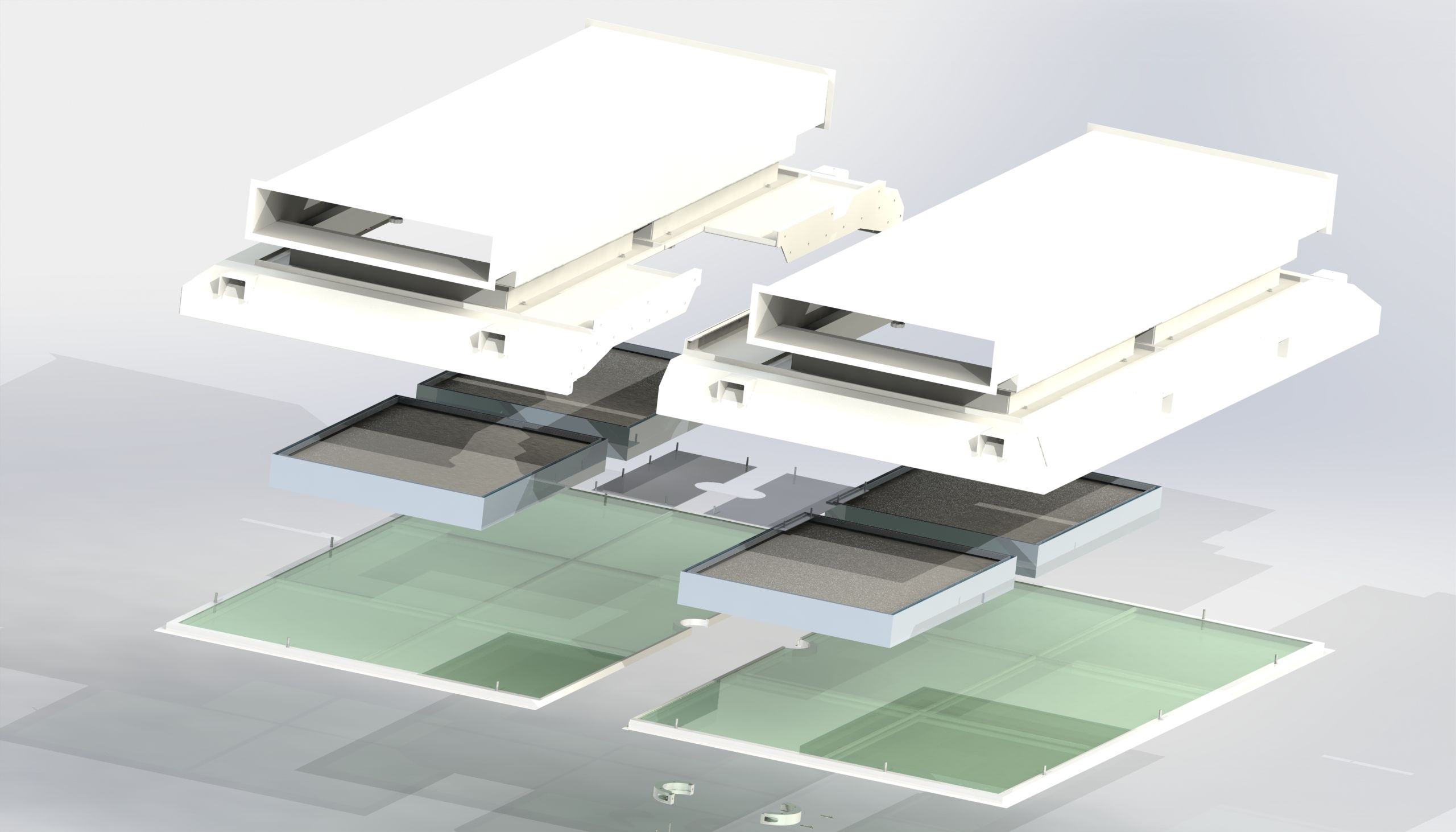

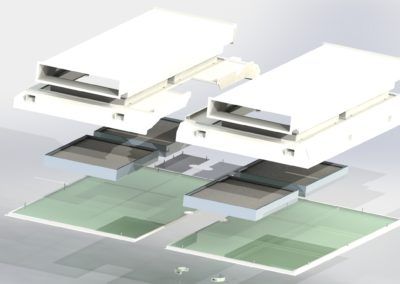

LF-OP 2600×2600×450-4H712.962.3-1P125-OSD – rozhoz sestavy shora

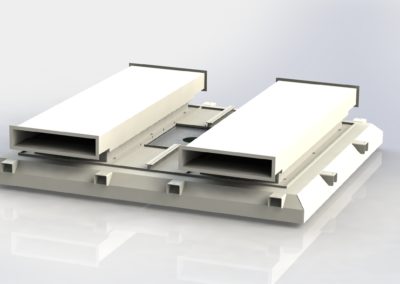

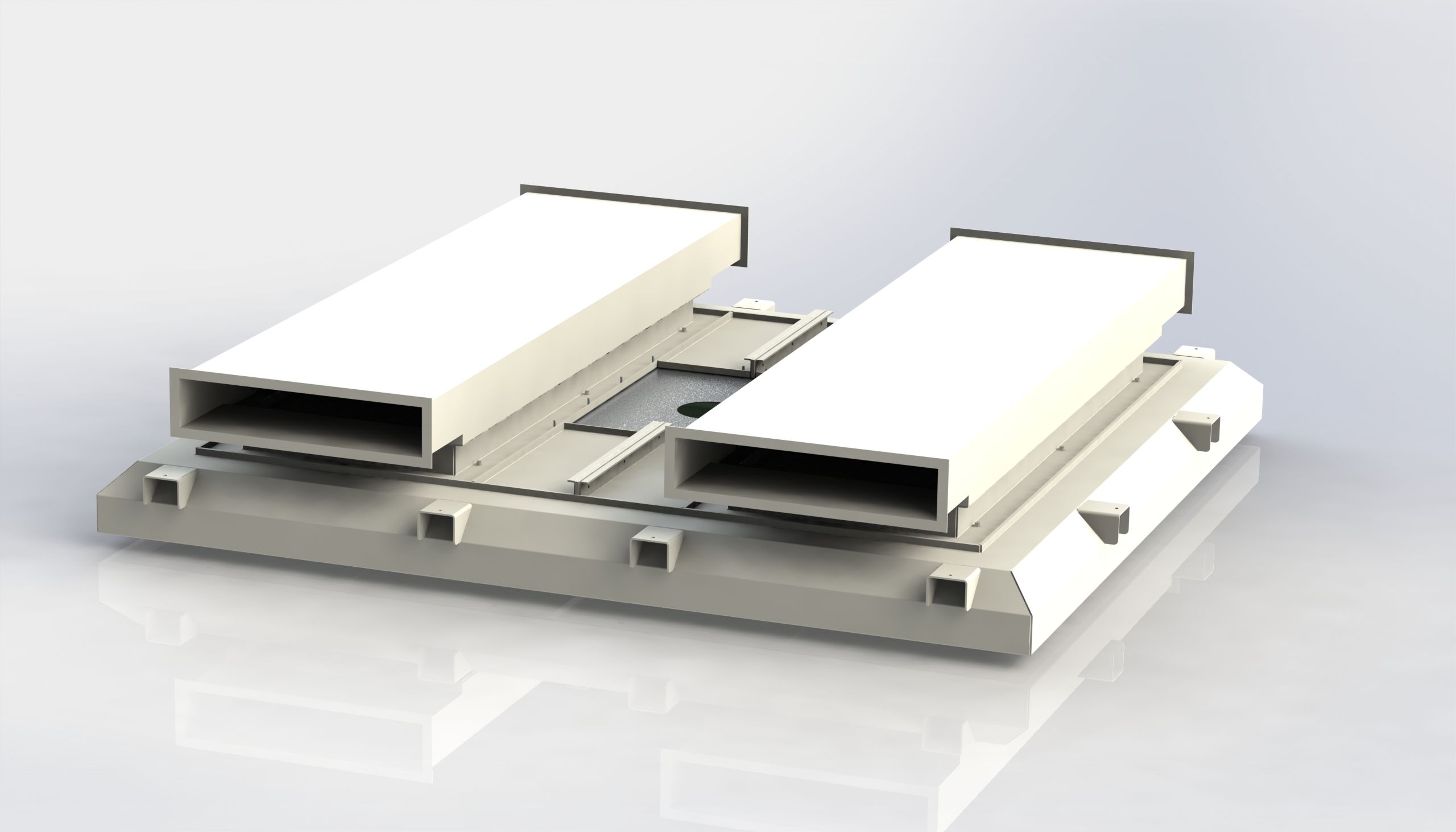

LF-OP 2000×2200×450-2H512.1492.3-1P150-OSD – shora
LF-IN
Technické provedení:
Provedení laminárního stropního přívodu vzduchu pro průmyslovou výrobu.
Technické provedení:
- Podvěsná pléna s laminarizátory pro doplnění stávajících konstrukcí
- Zakarosovaná plnéna pro pasivní filtry i oběhové jednotky
- Aktivní pléna s ventilátory a chlazením
- Možnost integrovaného osvětlení
- Konstrukce z hliníku, lakovaného nebo nerezového plechu

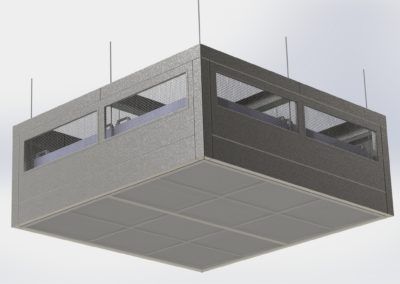

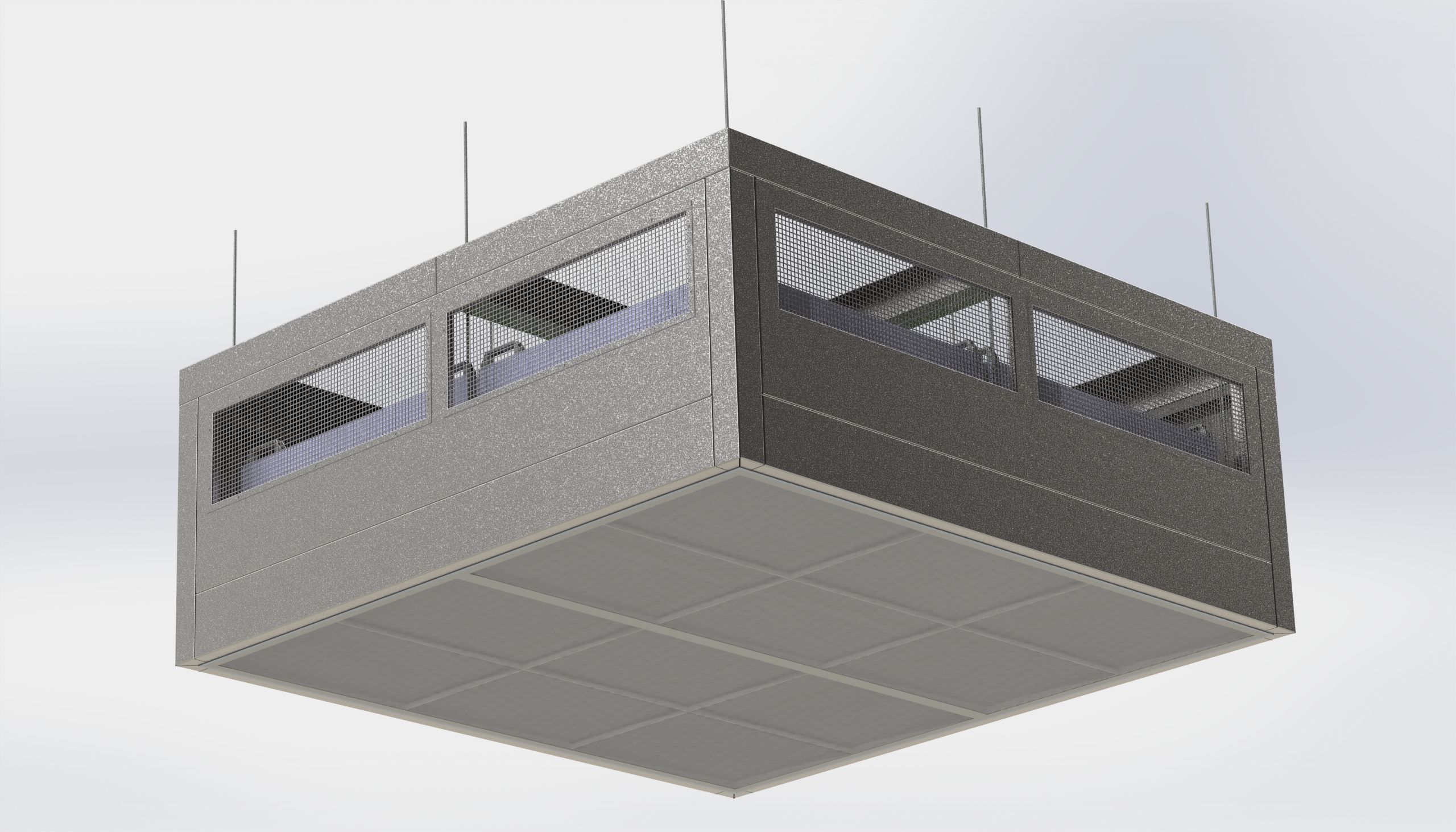

LF-IN 2000×2000×800-AstroDry-4FFU99-2LA-K-NIRO – sestava zespodu

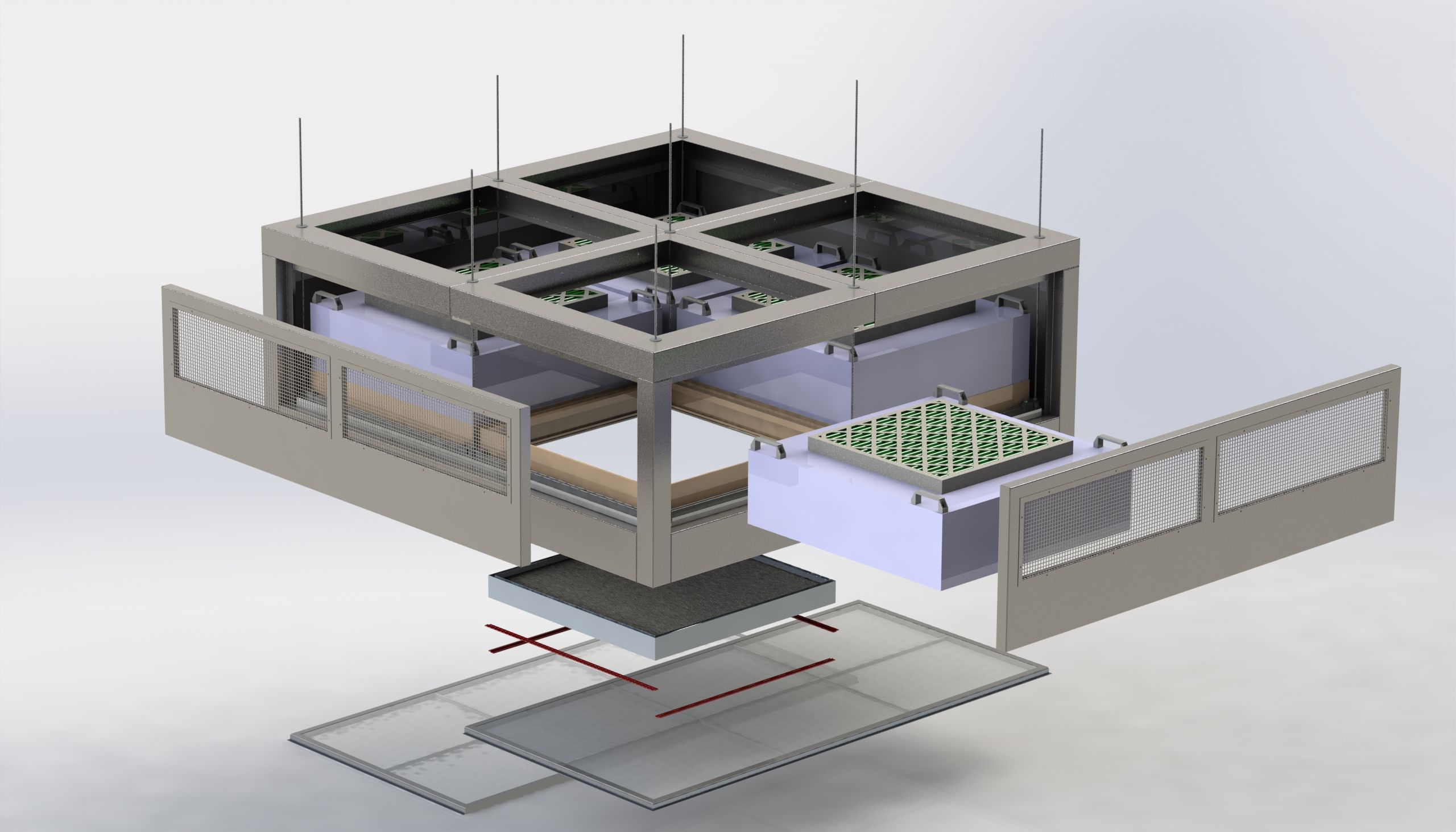

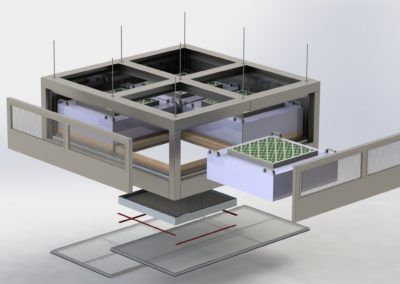

LF-IN 2000×2000×800-AstroDry-4FFU99-2LA-K-NIRO – rohoz

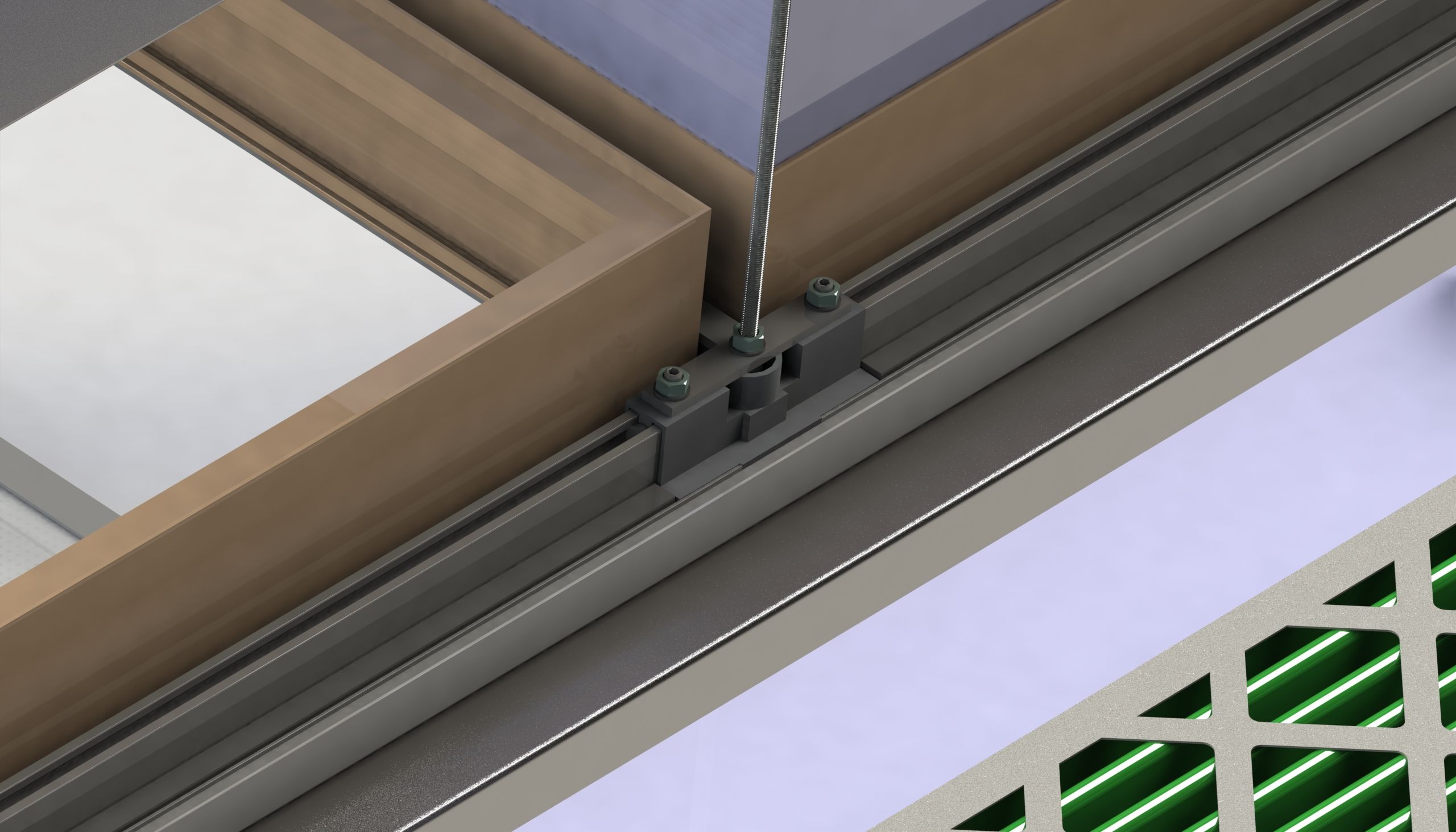

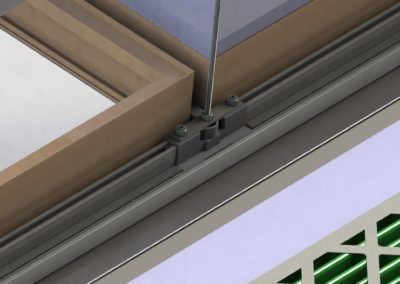

LF-IN 2000×2000×800-AstroDry-4FFU99-2LA-K-NIRO – rohoz – detail

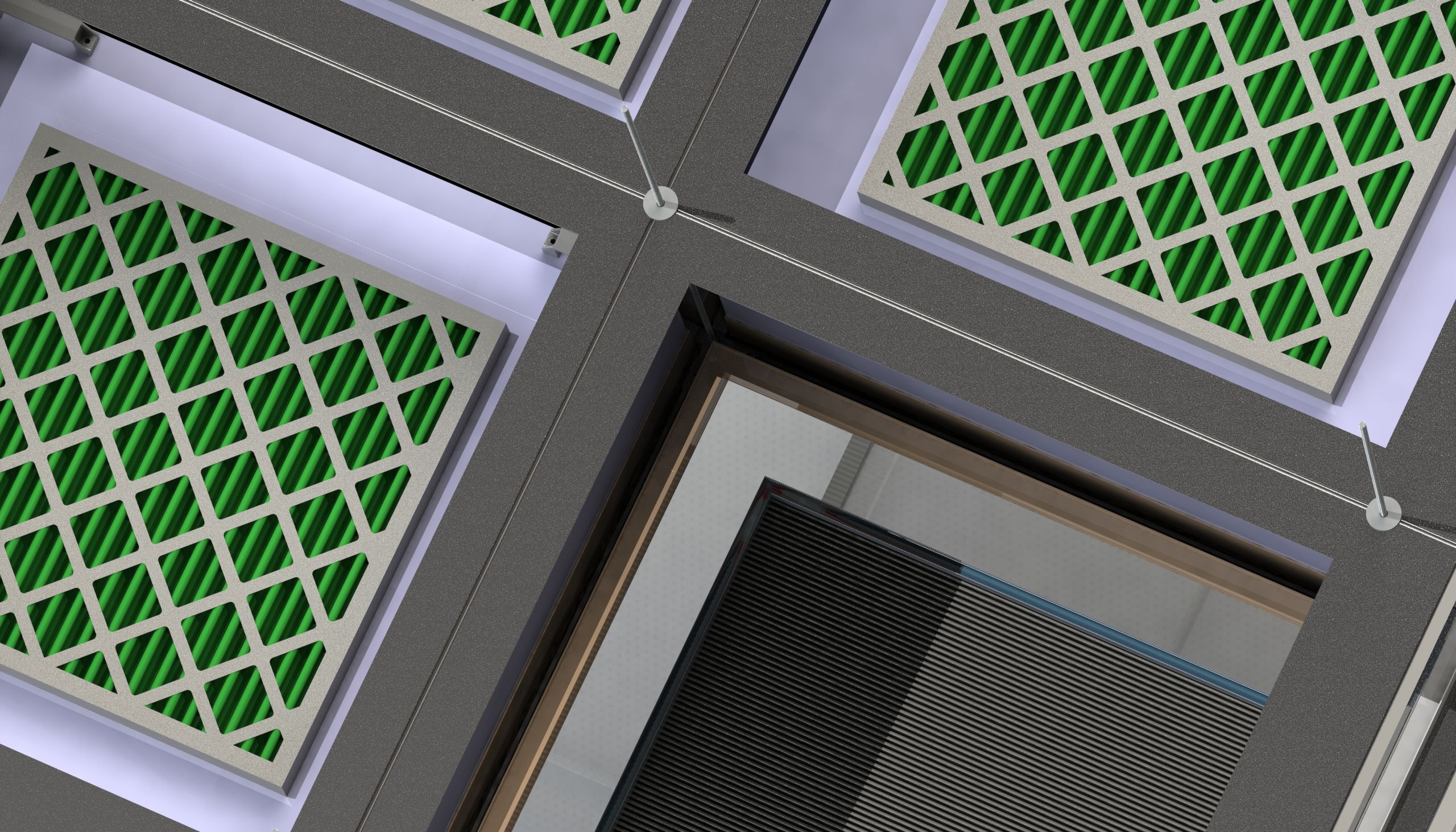

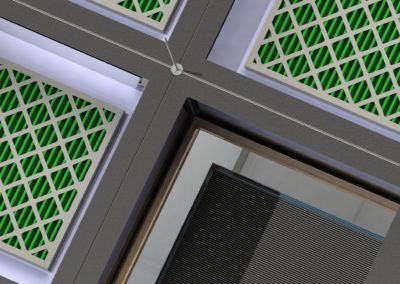

LF-IN 2000×2000×800-AstroDry-4FFU99-2LA-K-NIRO – rohoz – detail středu

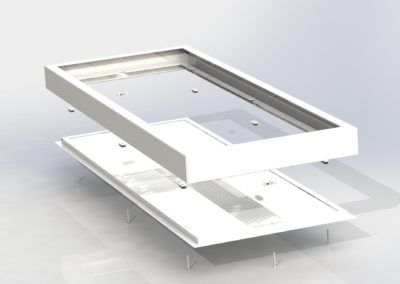

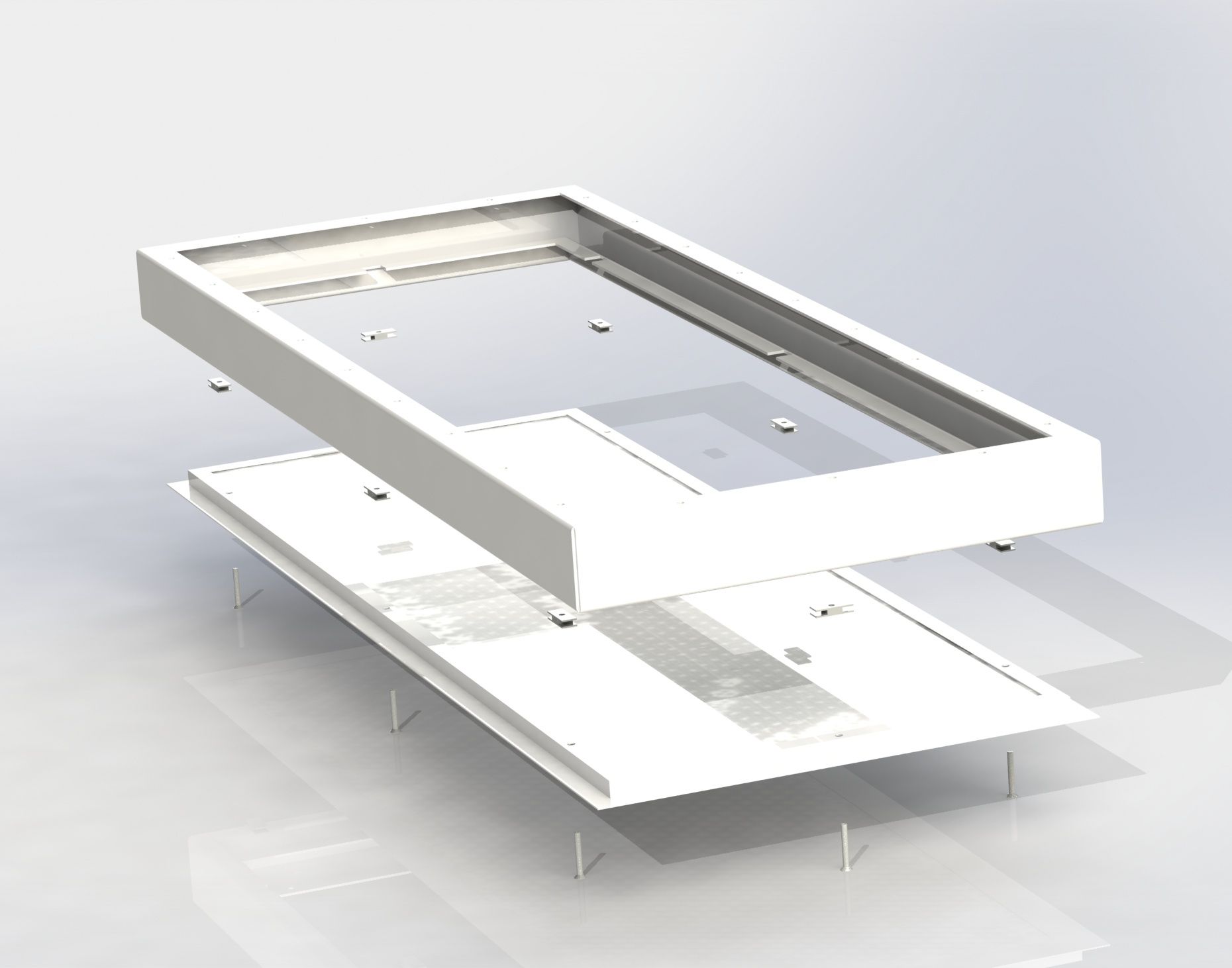

LF-IN 700×1805×110-AstroDry – rozhoz sestavy

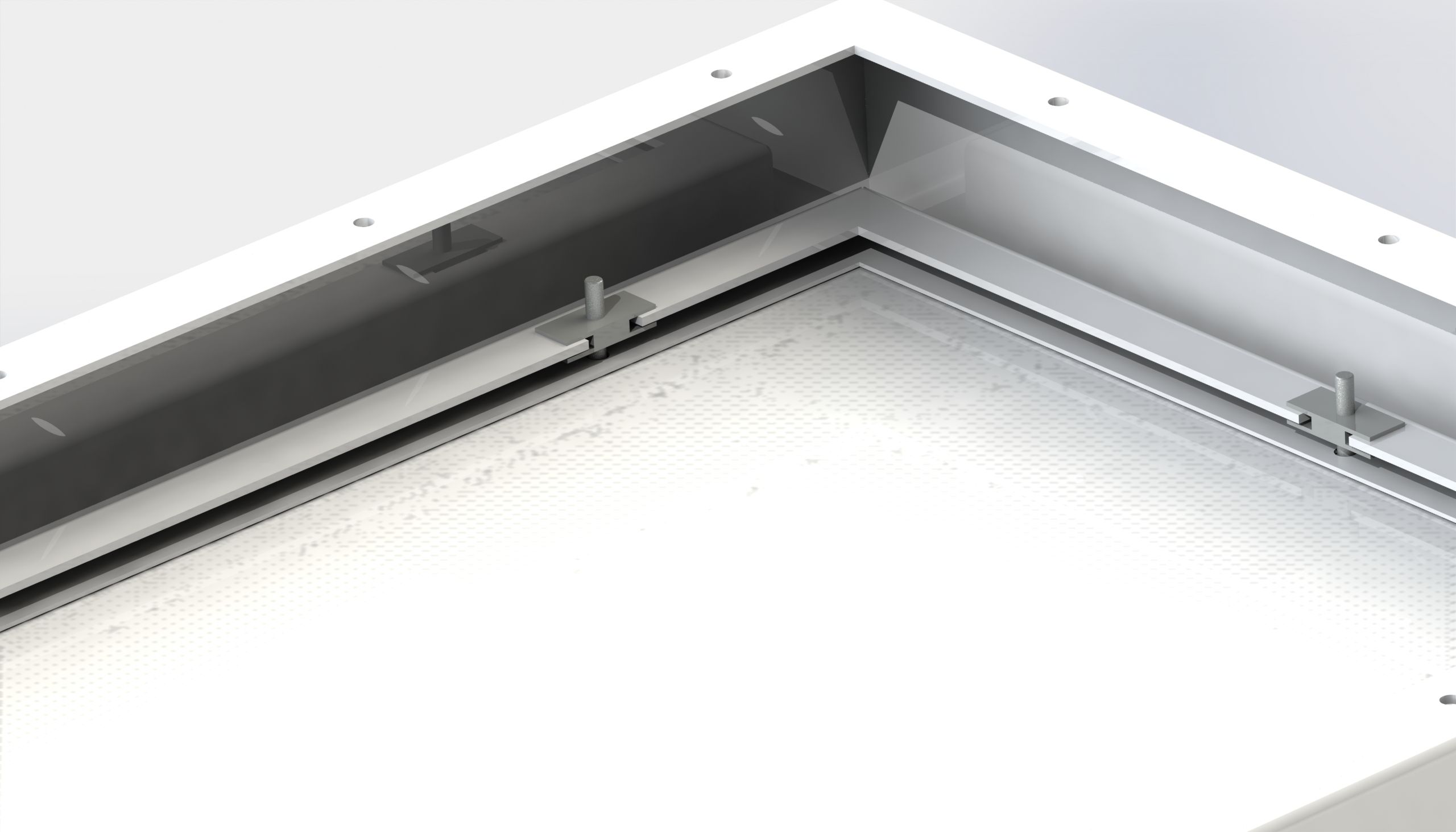

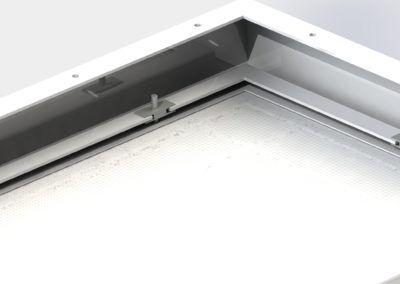

LF-IN 700×1805×110-AstroDry – detail šroubů

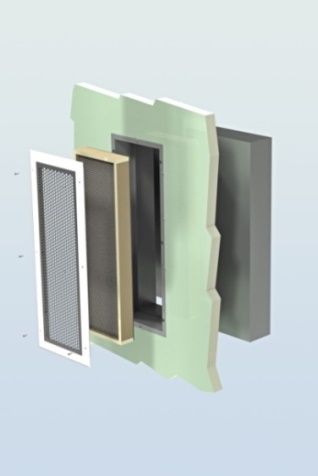

SG – odsávací mříže
Technické provedení:

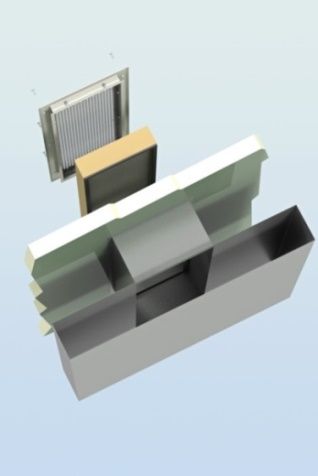

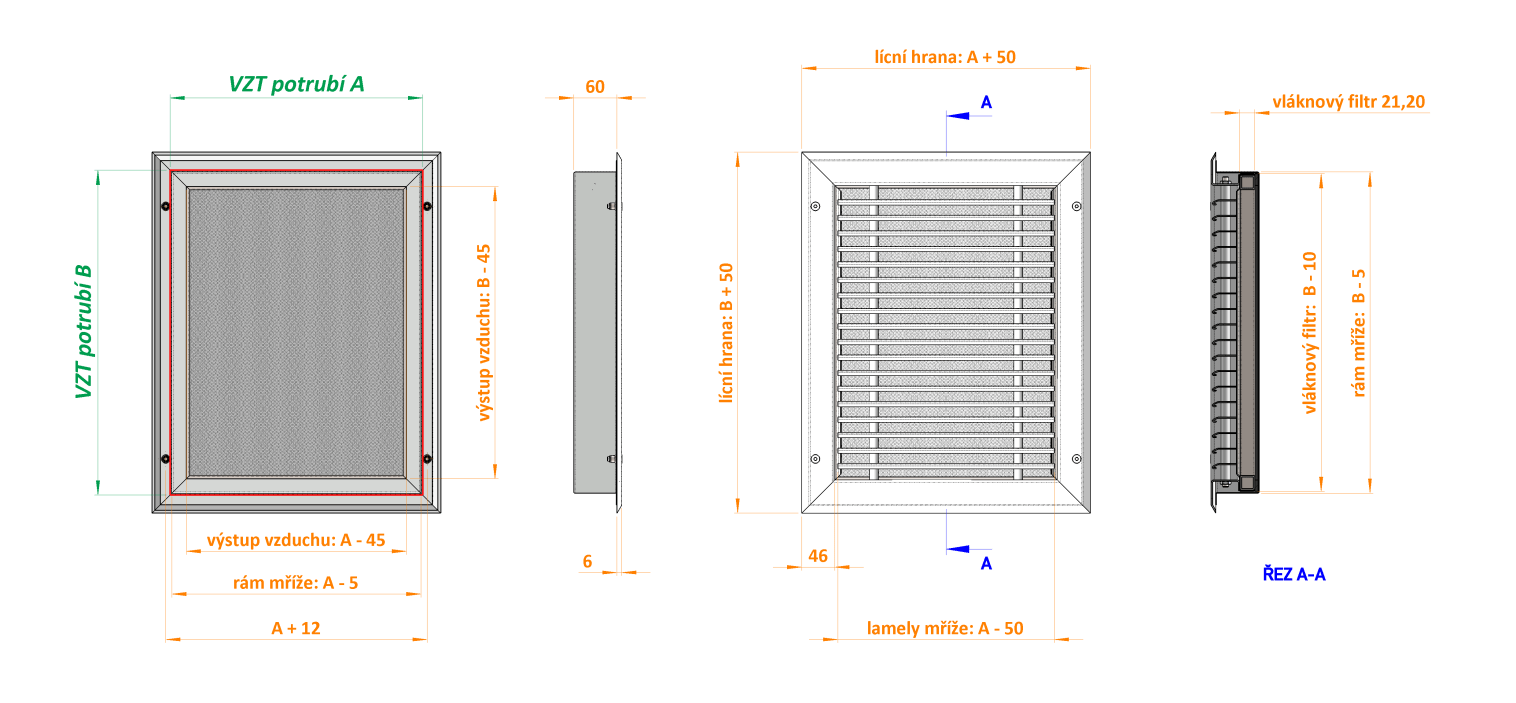

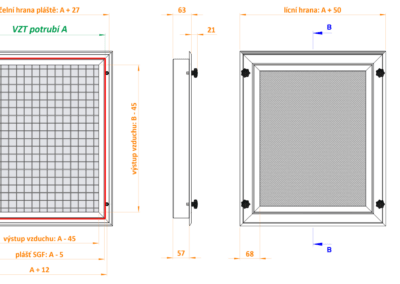

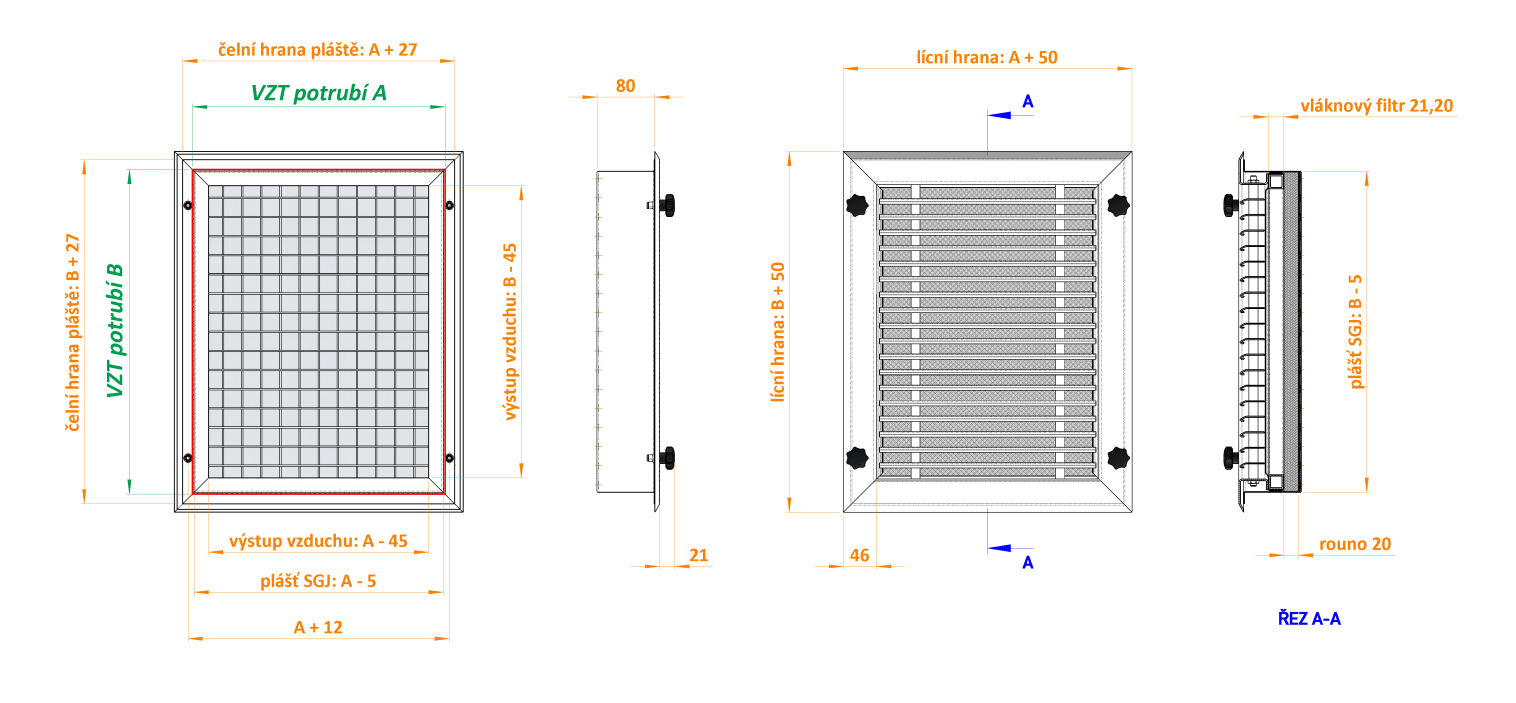

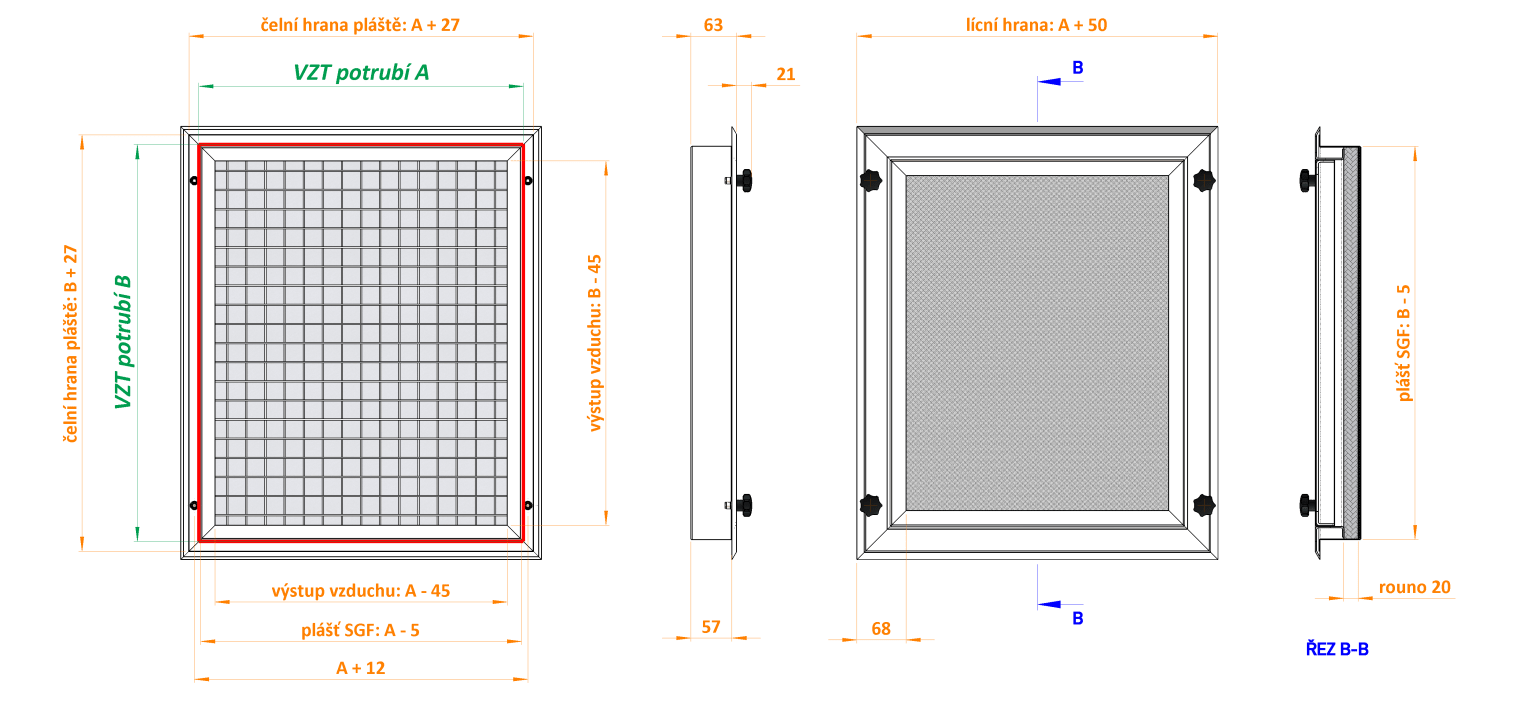

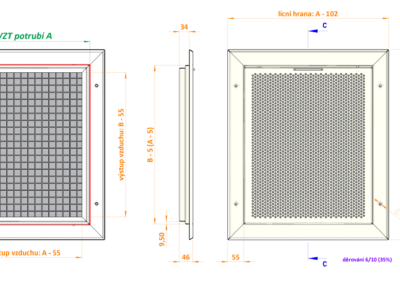

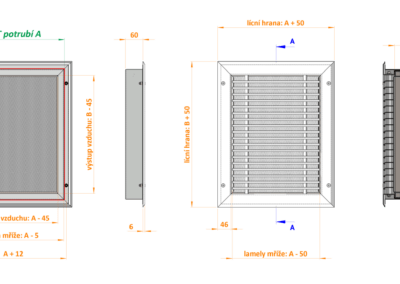

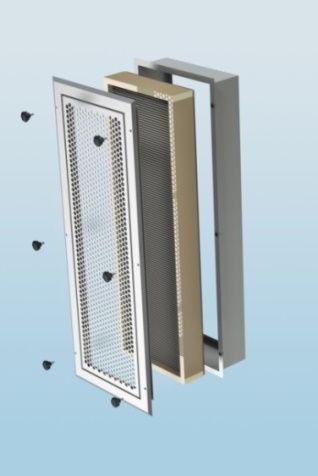

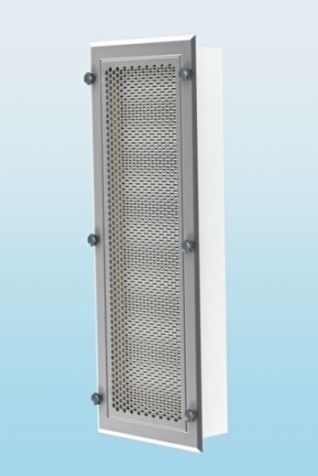

U modelové řady odsávacích mříží SG existují tři různé provedení. SGJ se stavitelnou mřížkou, SGD s děrovaným plechem a SGM s krycí mříží. Odsávací mříže lze vybavit filtrem (filtrační tkanina AmerTex) nebo síťovinovým filtrem.

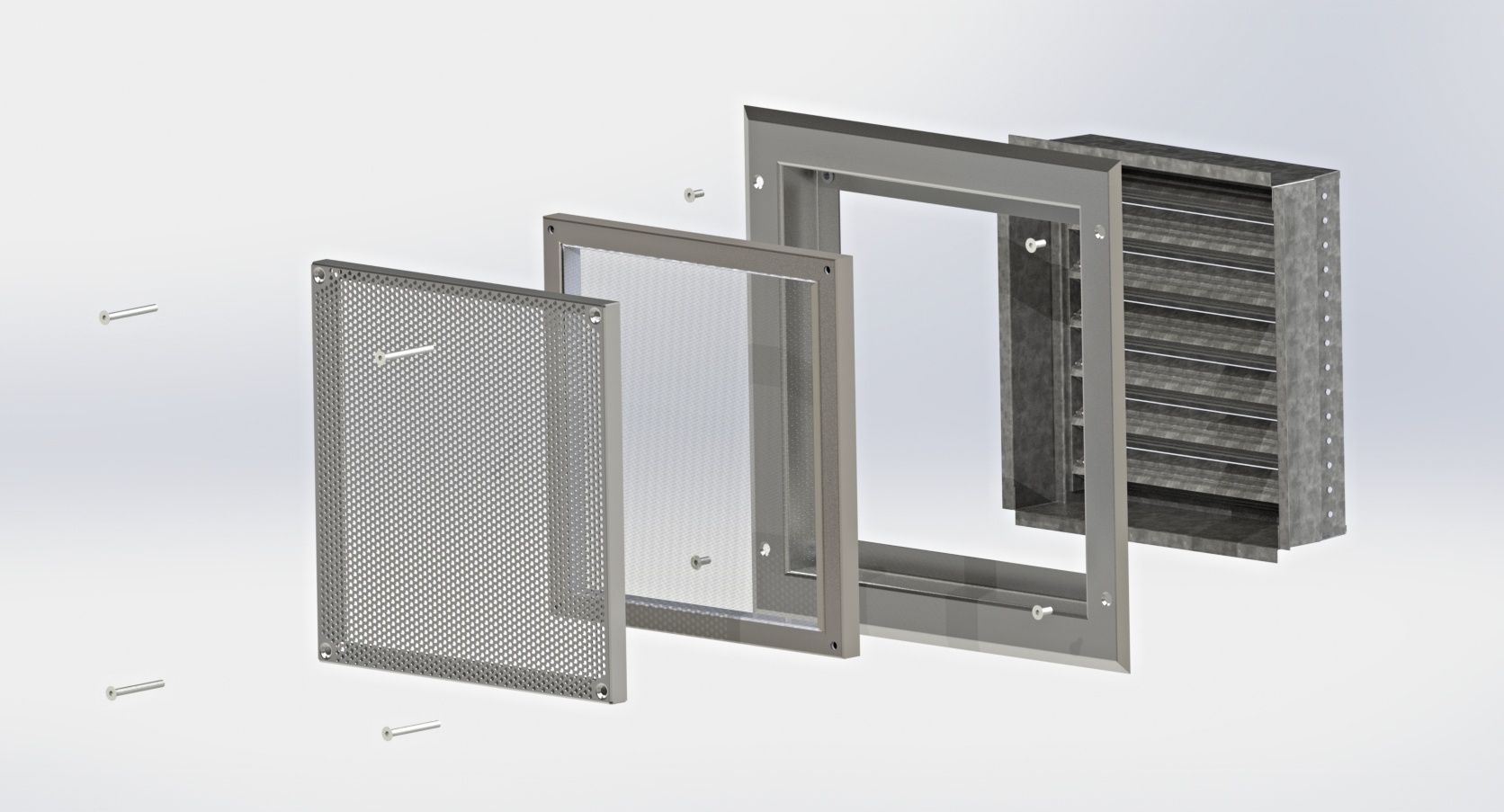

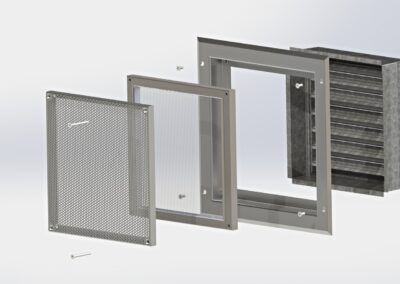

SGD-F-R 340×340 – rozhoz

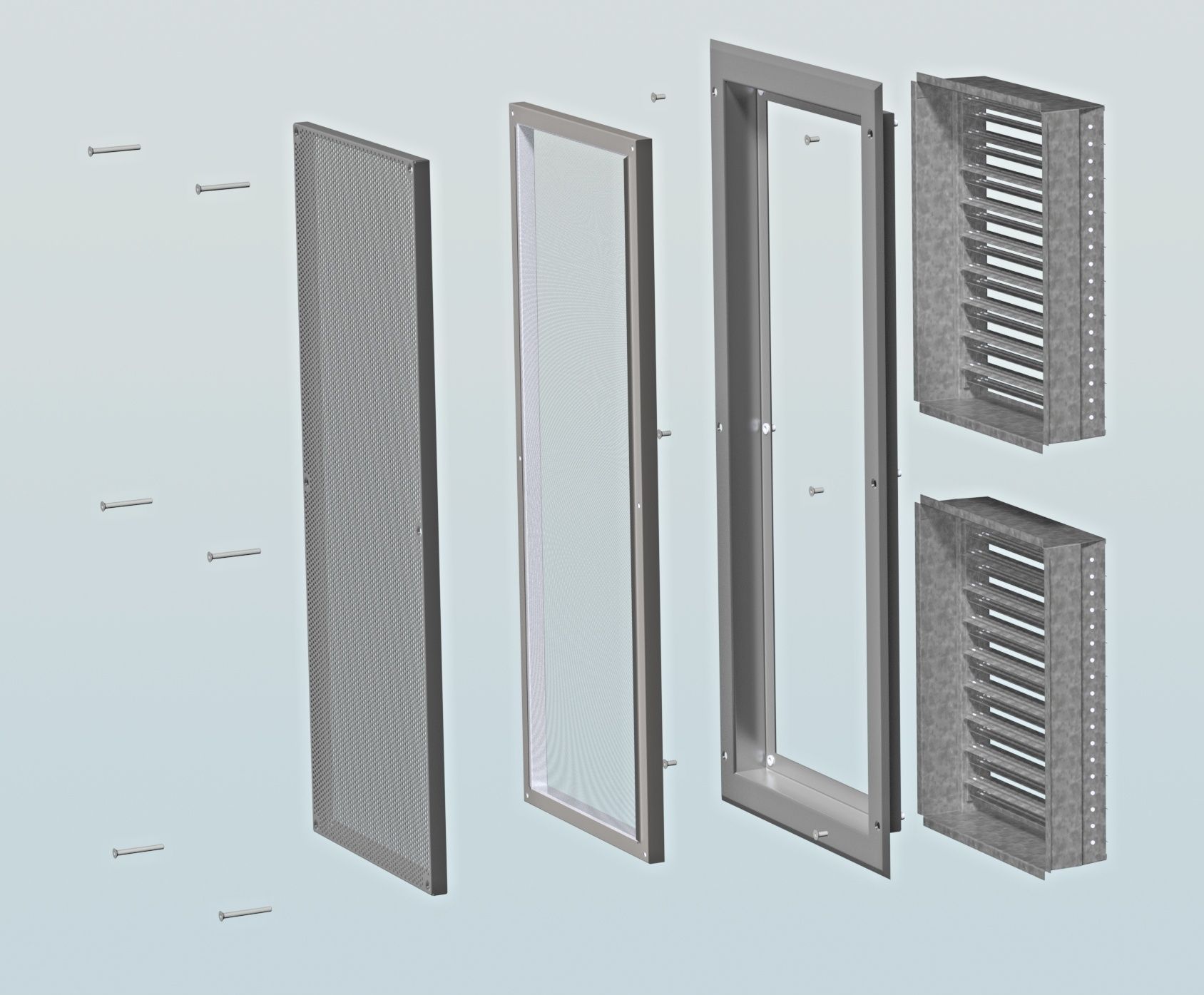

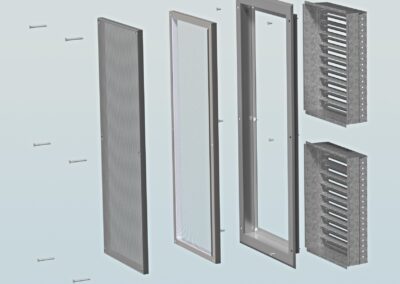

SGD-F-R 340×840 – rozhoz

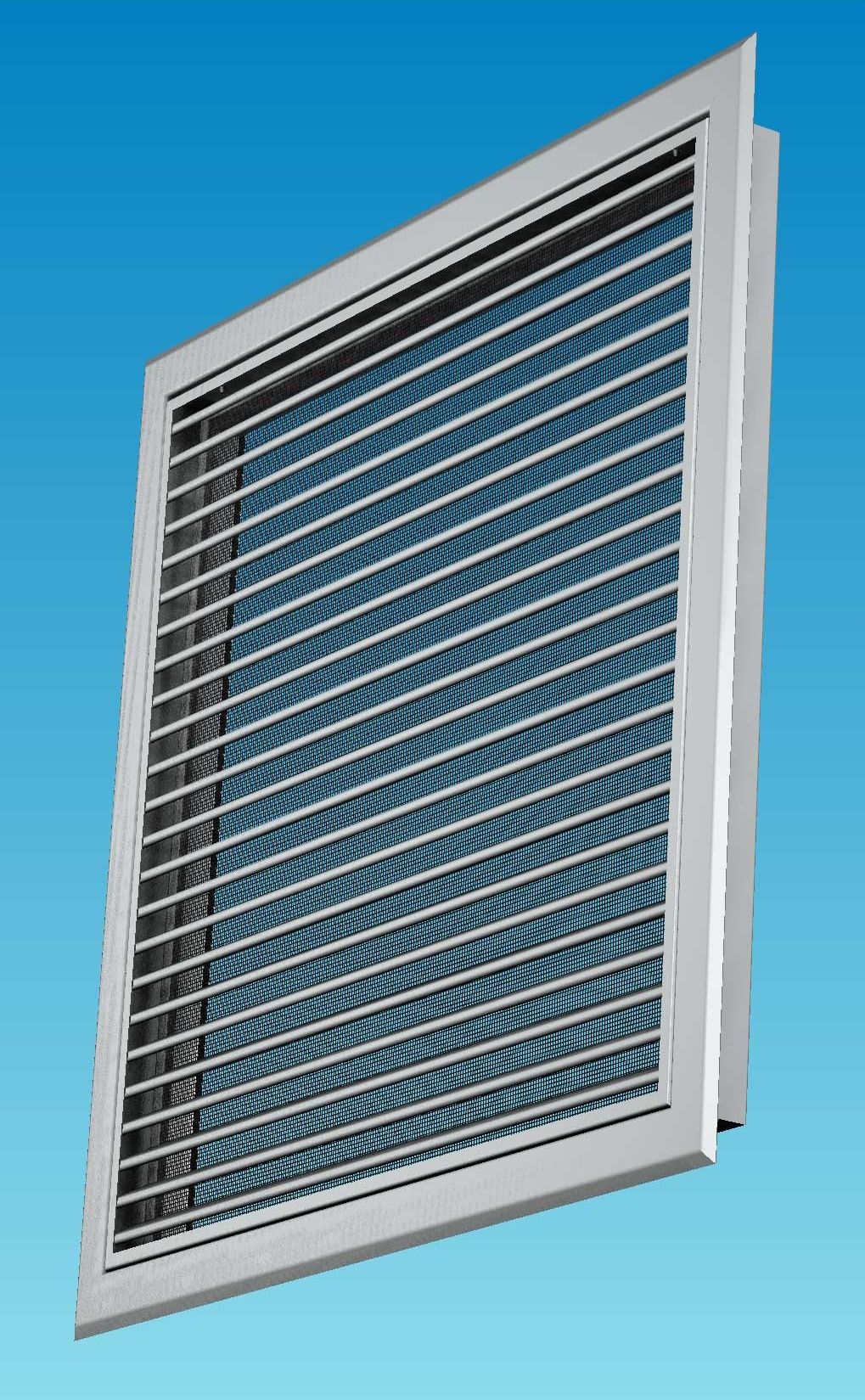

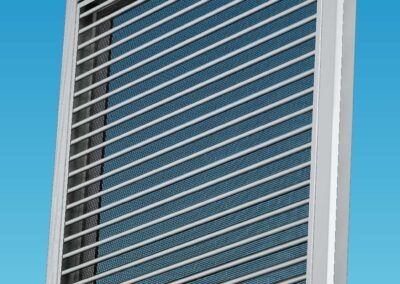

SGJ-F 625×625 – mříž bez regulace – 1

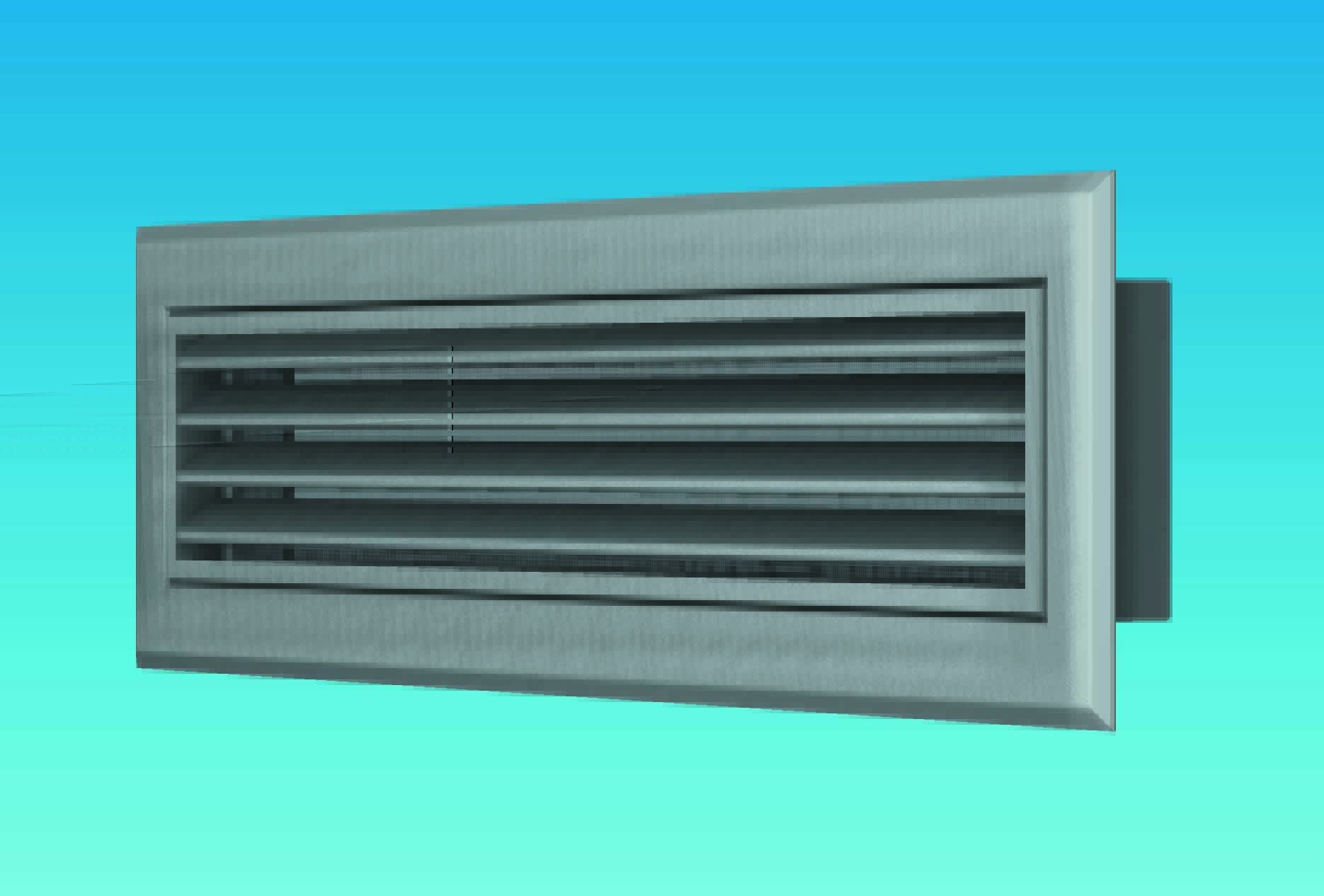

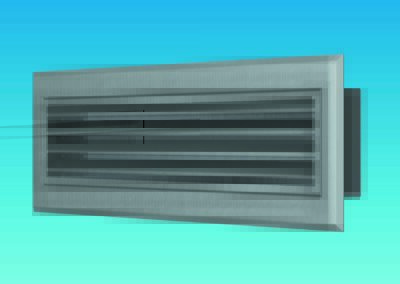

SGJ-F 725×125 bez regulace 1

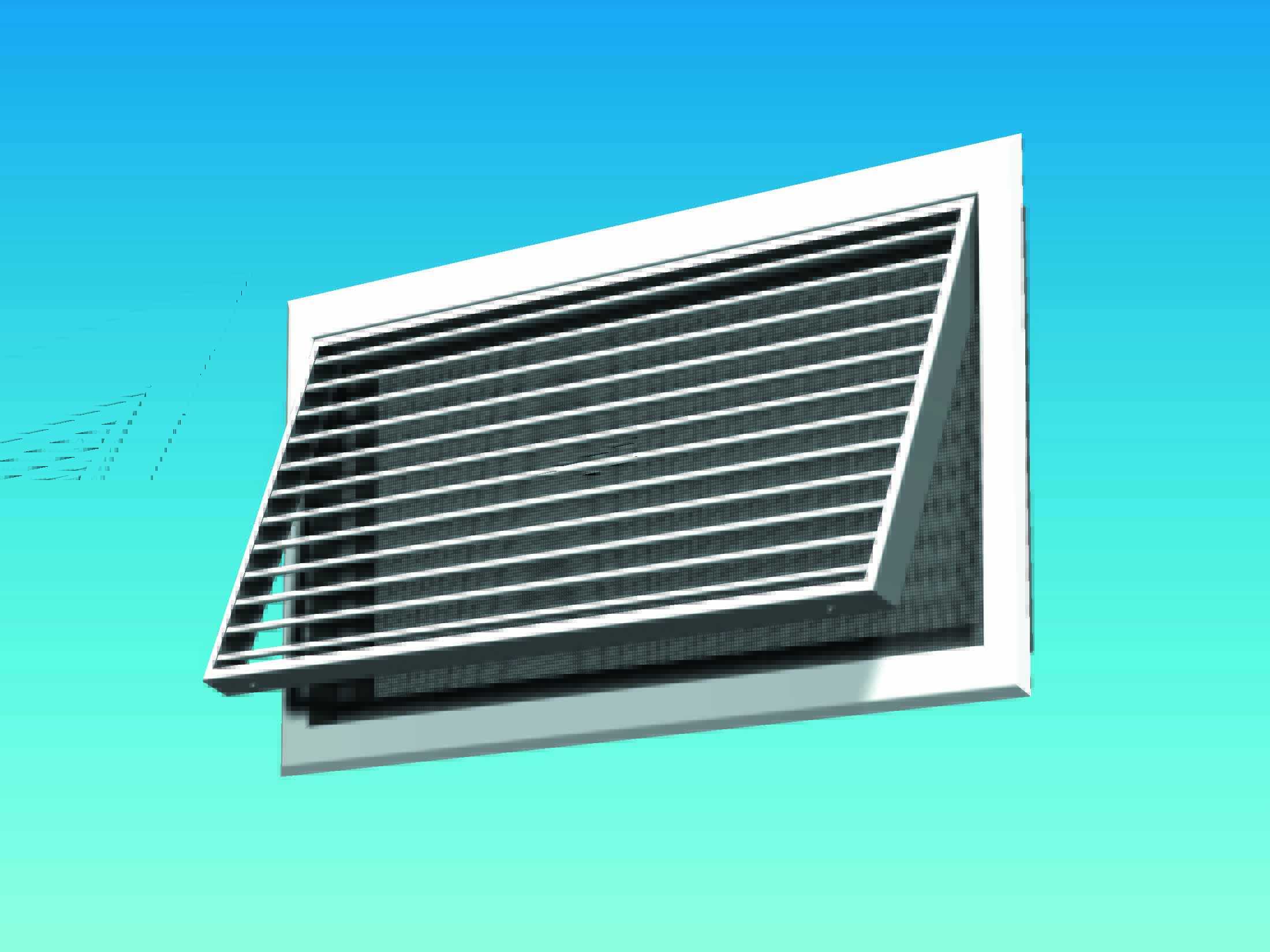

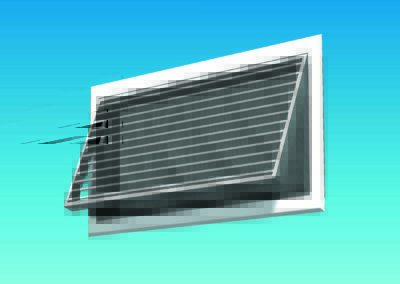

SGJ-F 725×325 – odklopená

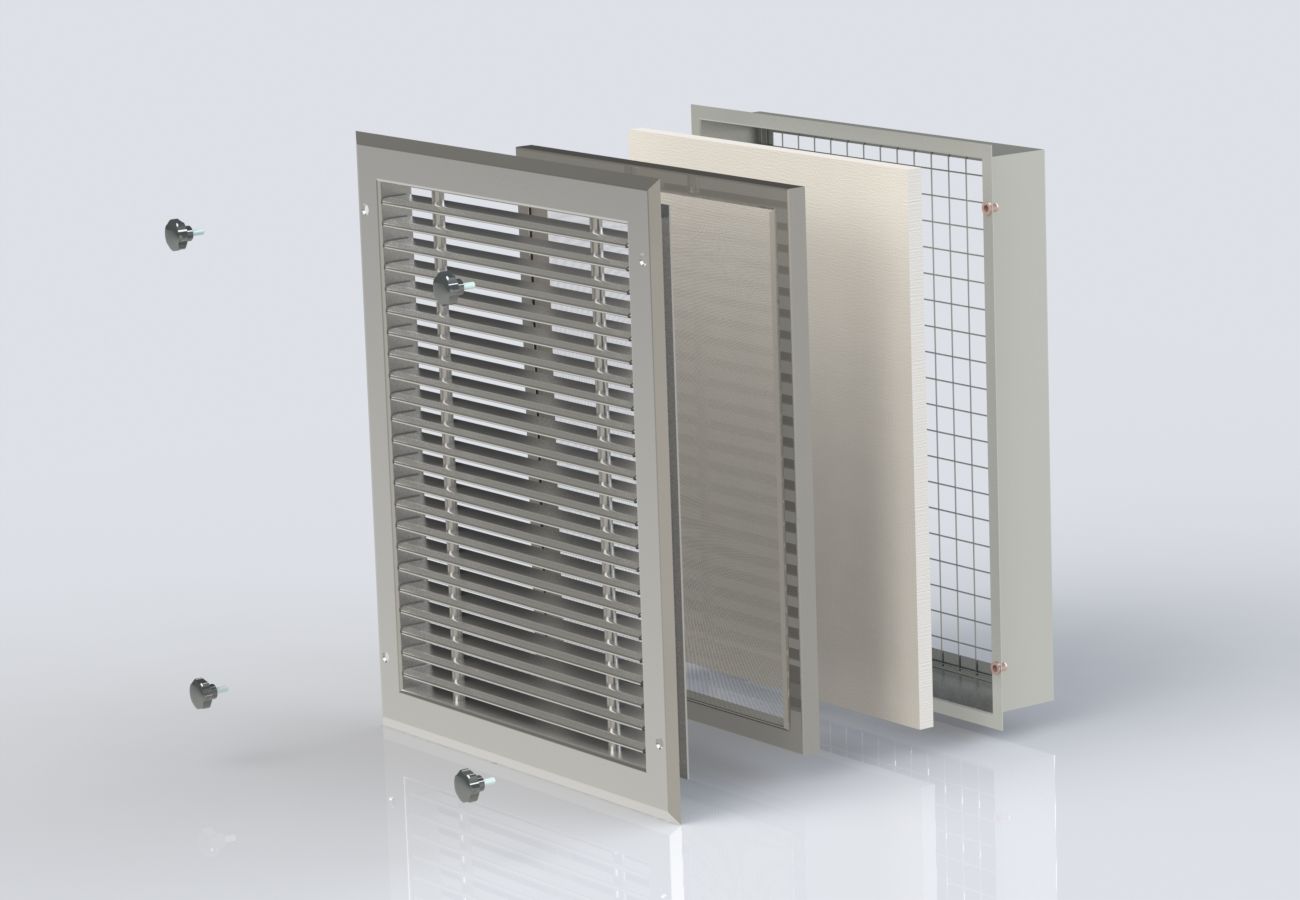

SGJ-FAT 450×550 – rozhoz

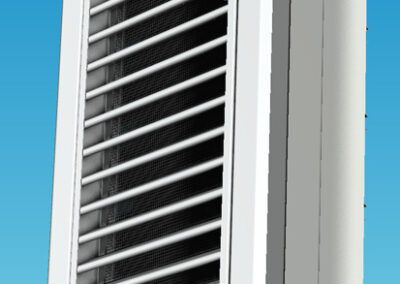

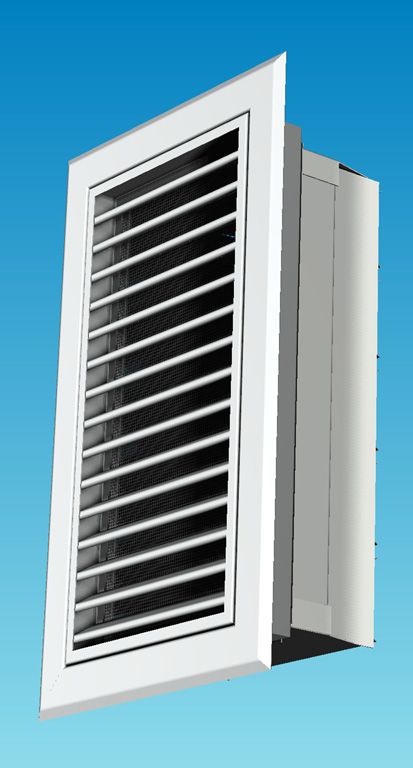

SGJ-F-R 200×400 – menší

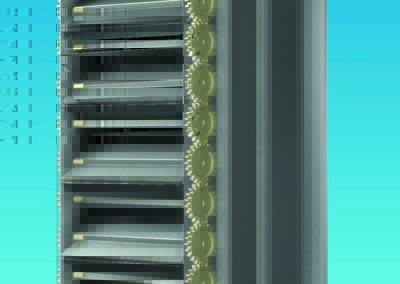

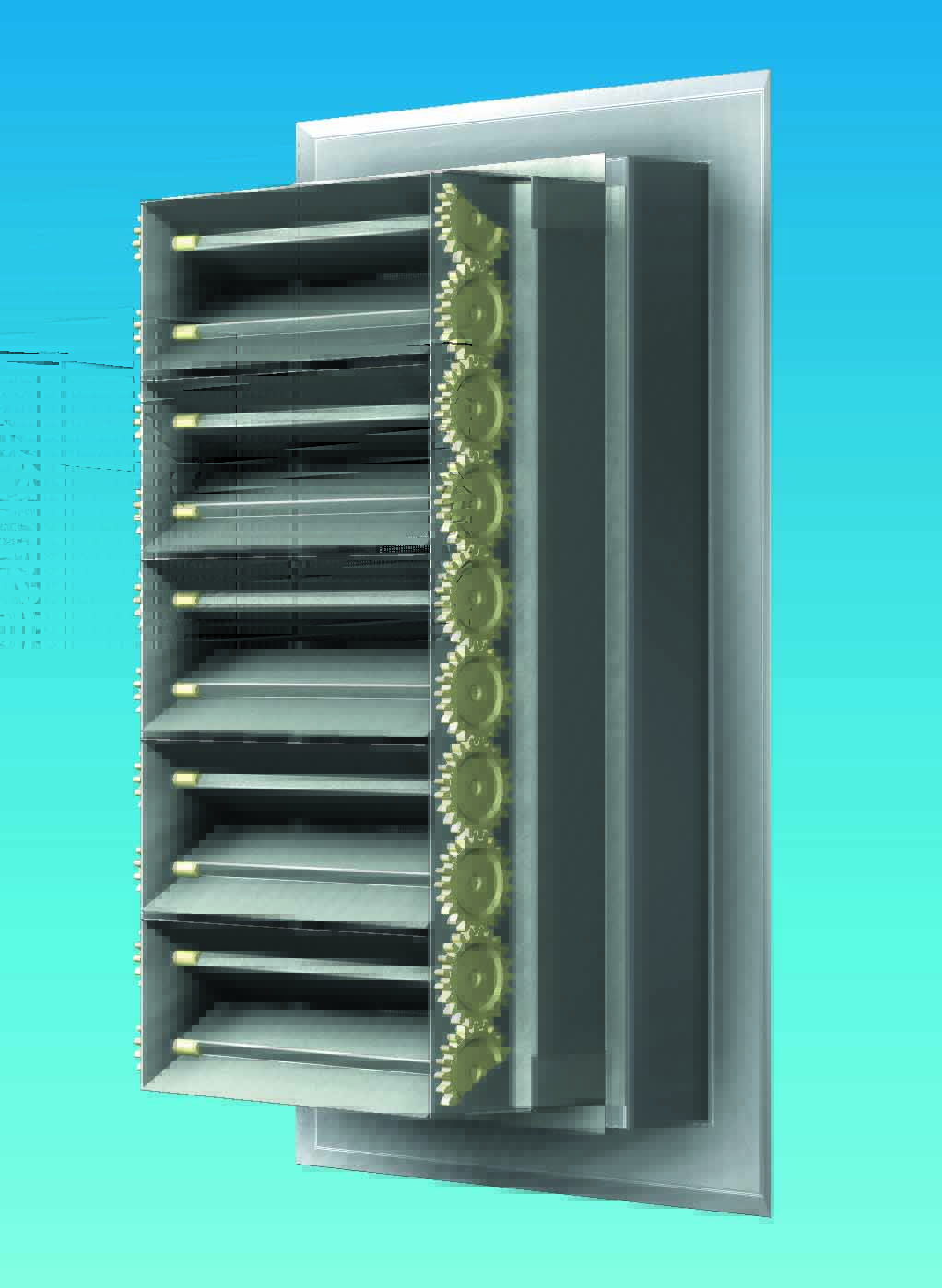

SGJ-F-R 200×400 zezadu

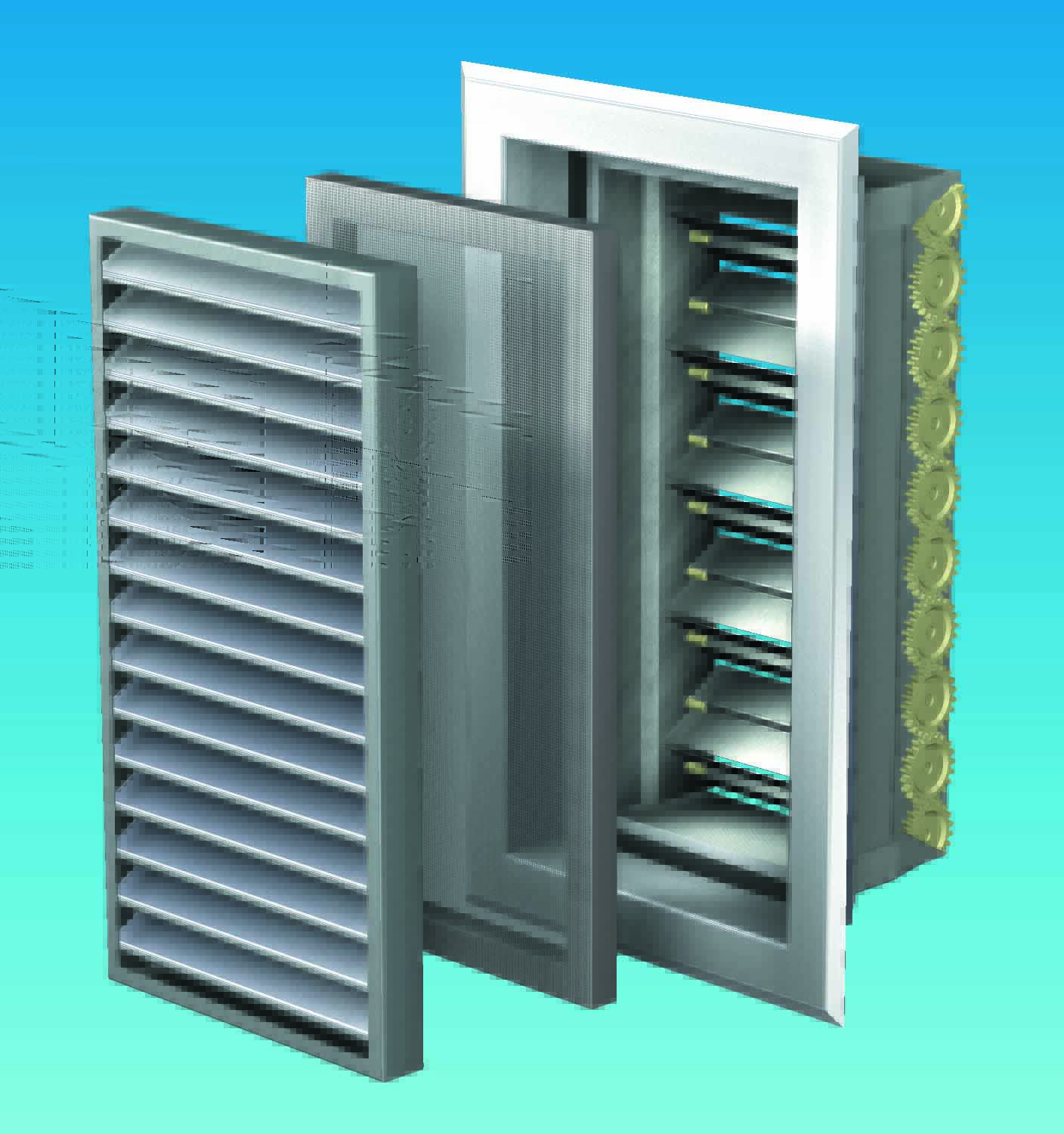

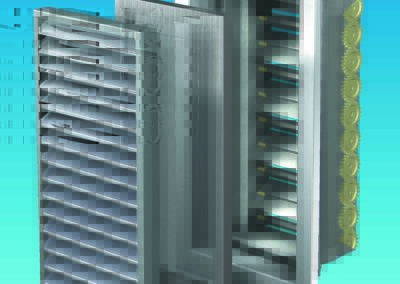

SGJ-F-R mříž 200×400 rozhoz zepředu

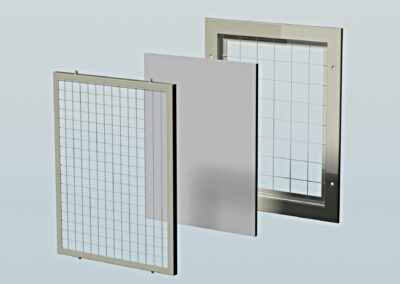

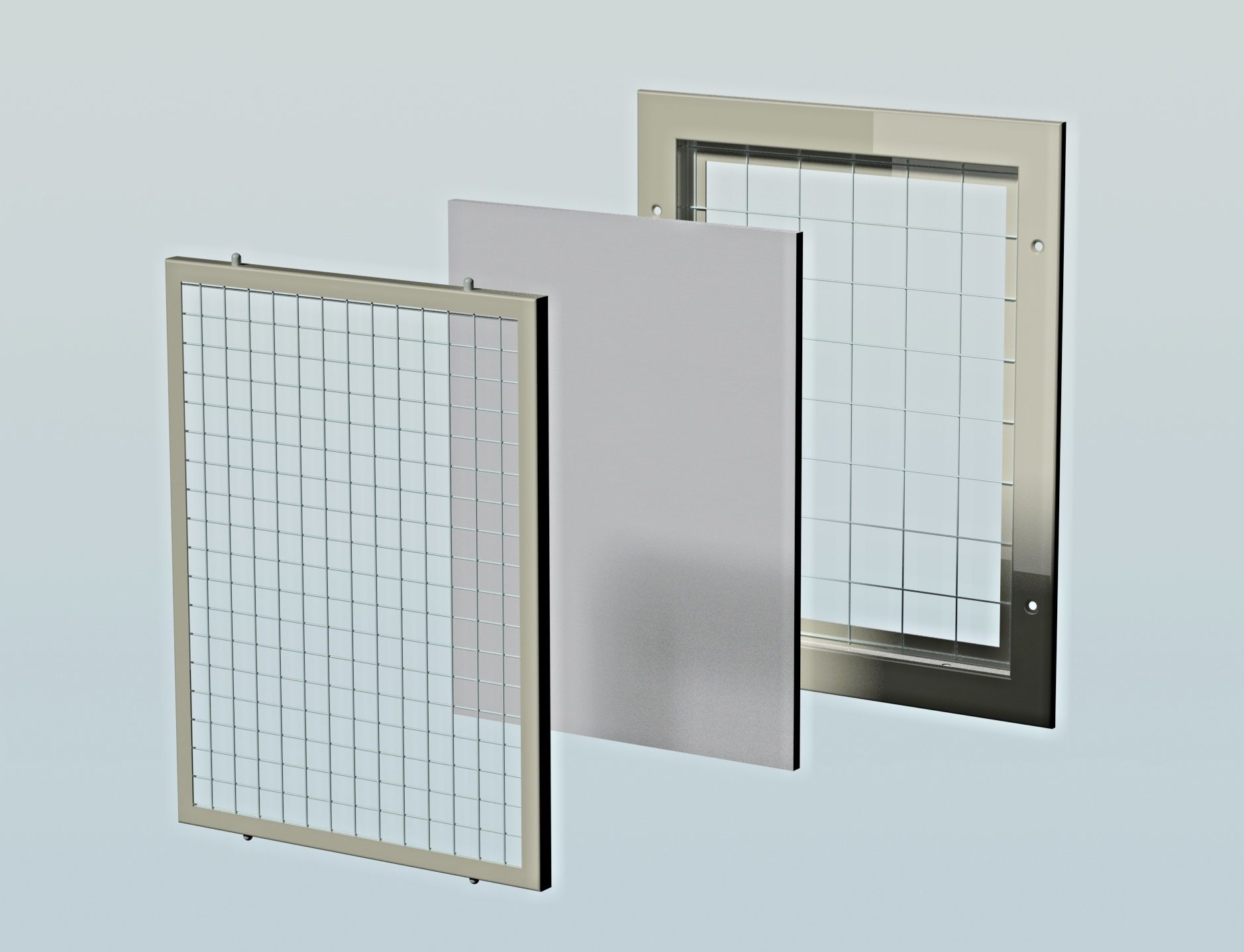

SGM-AT 340×440 – rozhoz

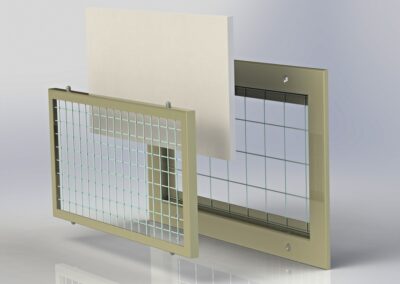

SGM-AT 410×210 – rozhoz

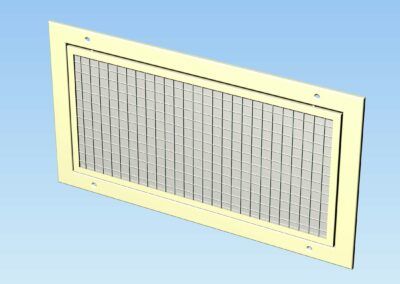

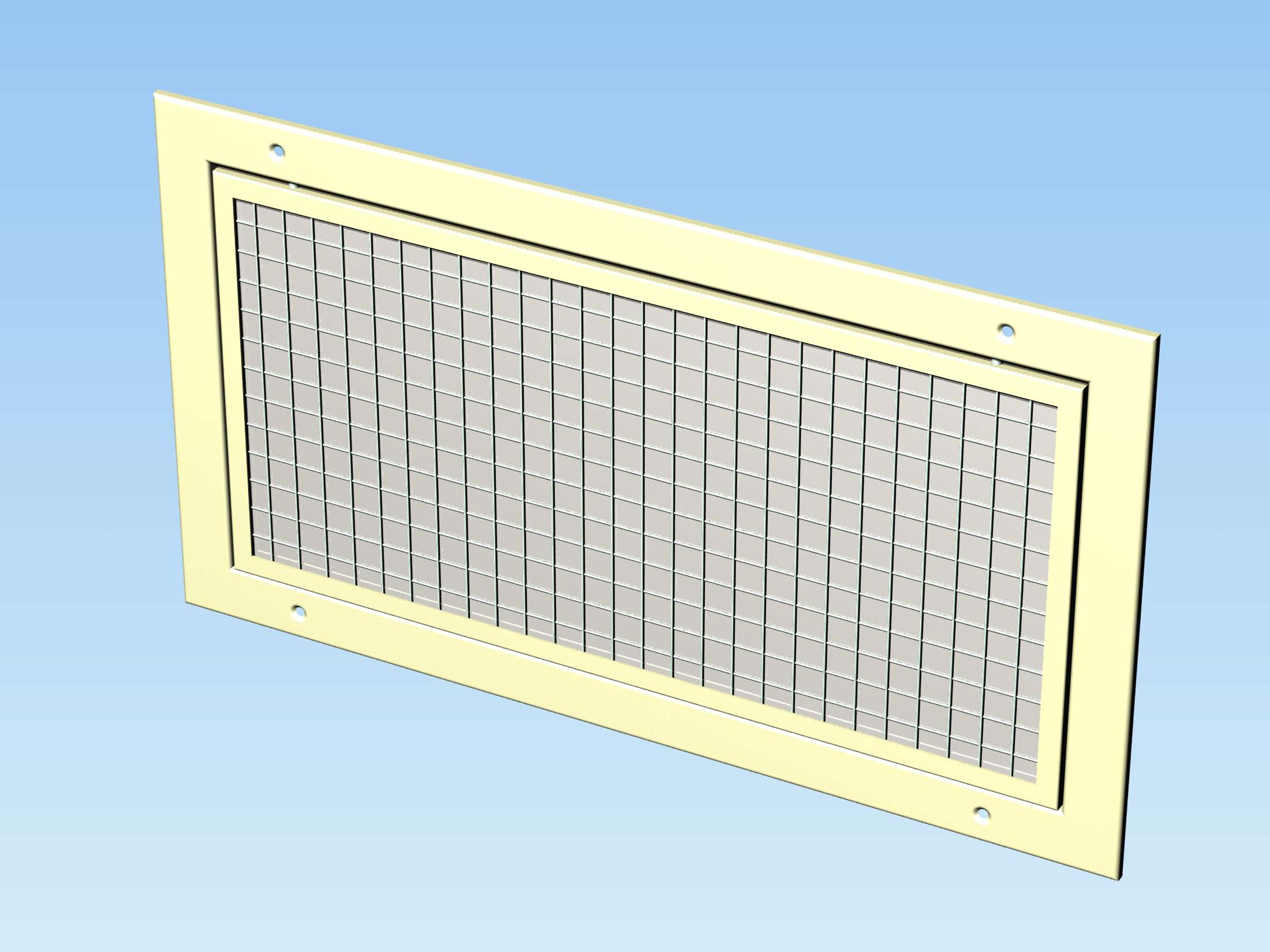

SGM-AT 600×300

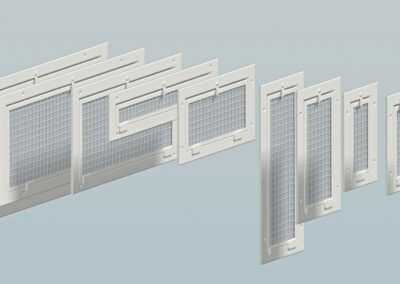

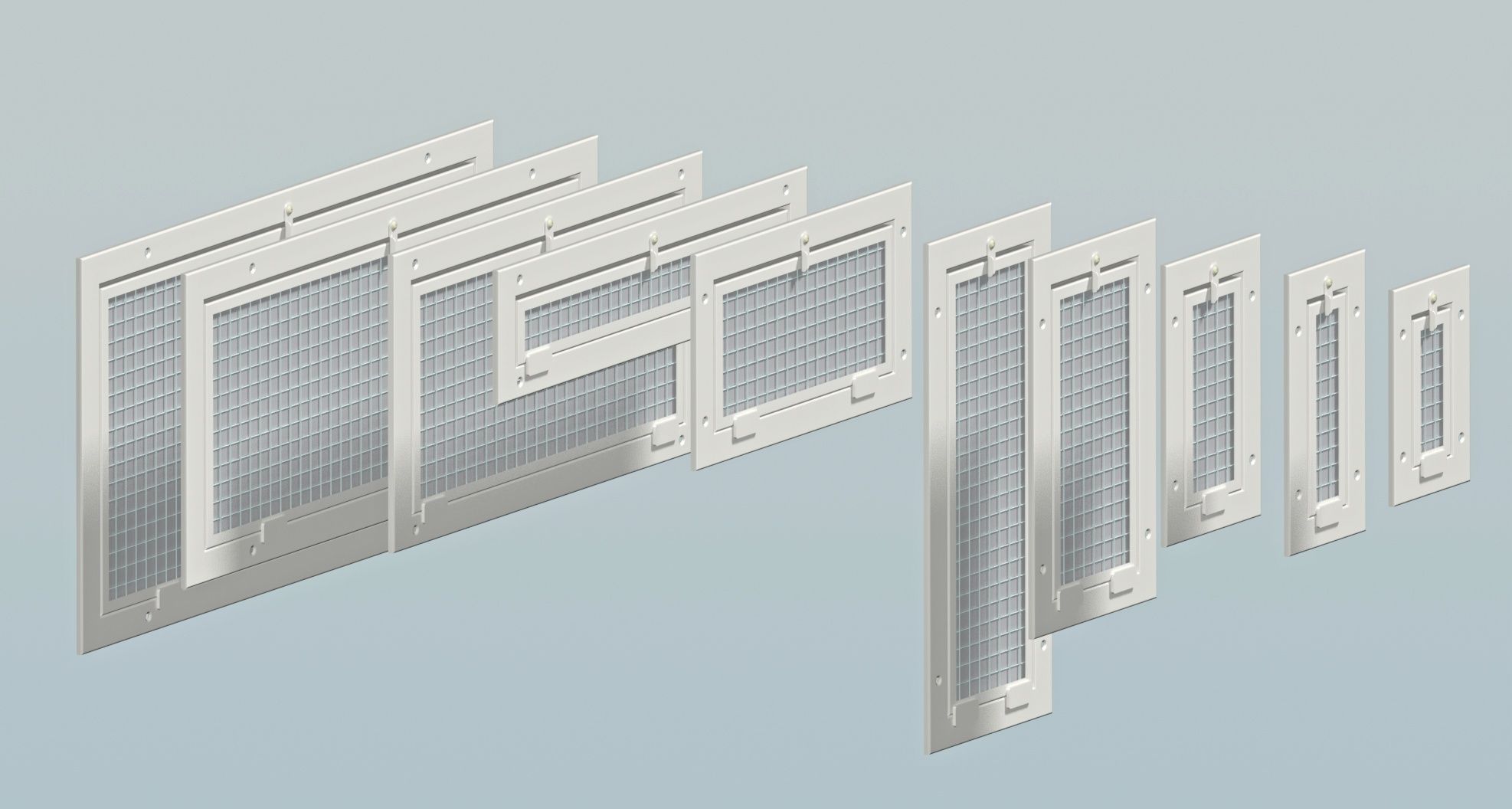

SGM-AT-Z – přehled velikostí

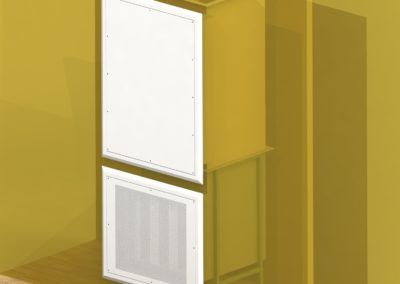

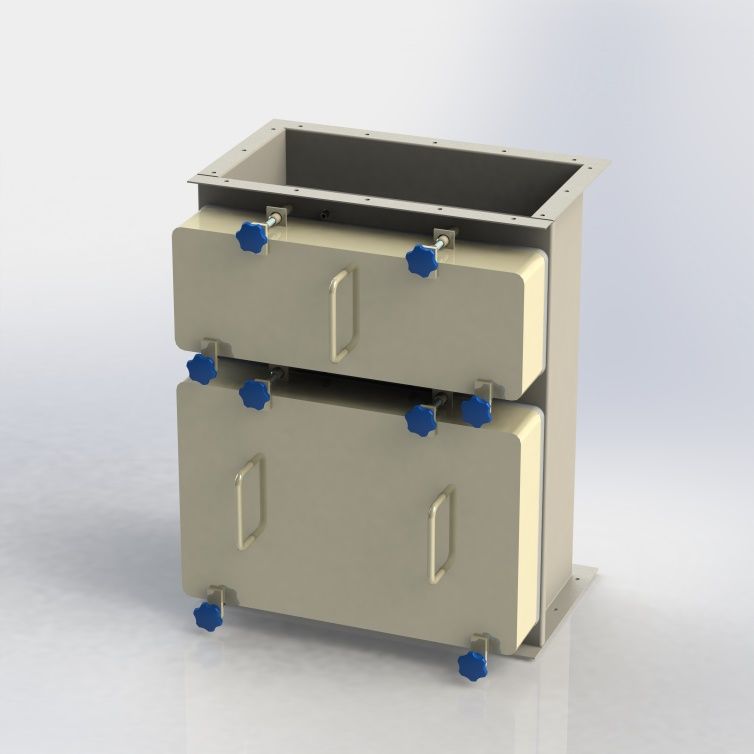

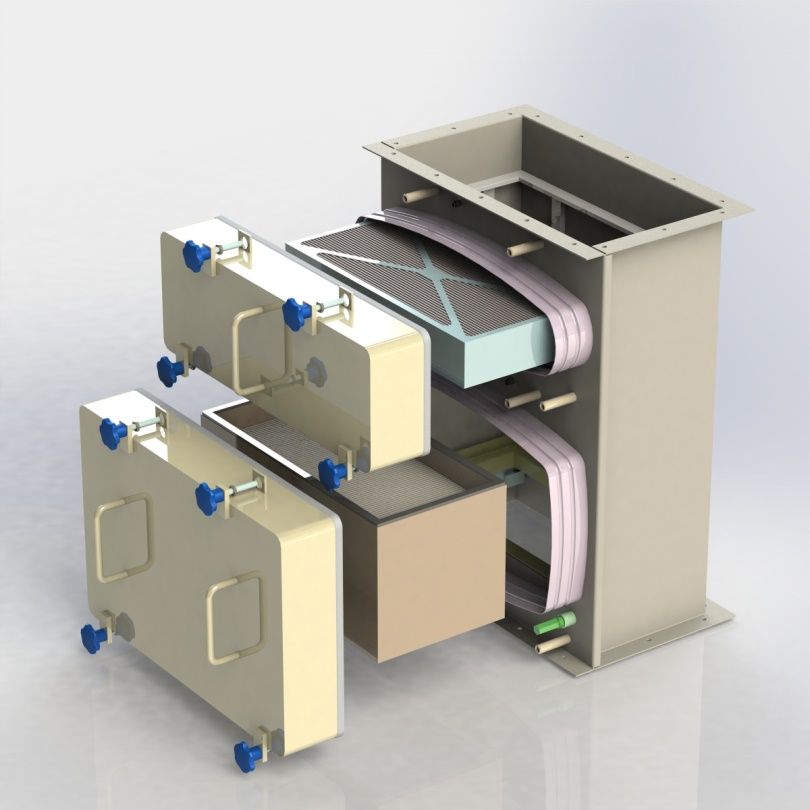

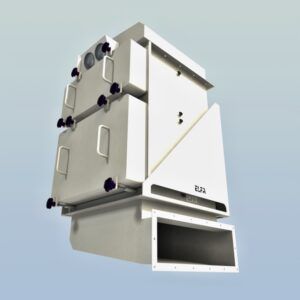

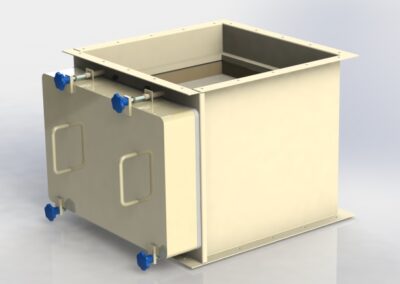

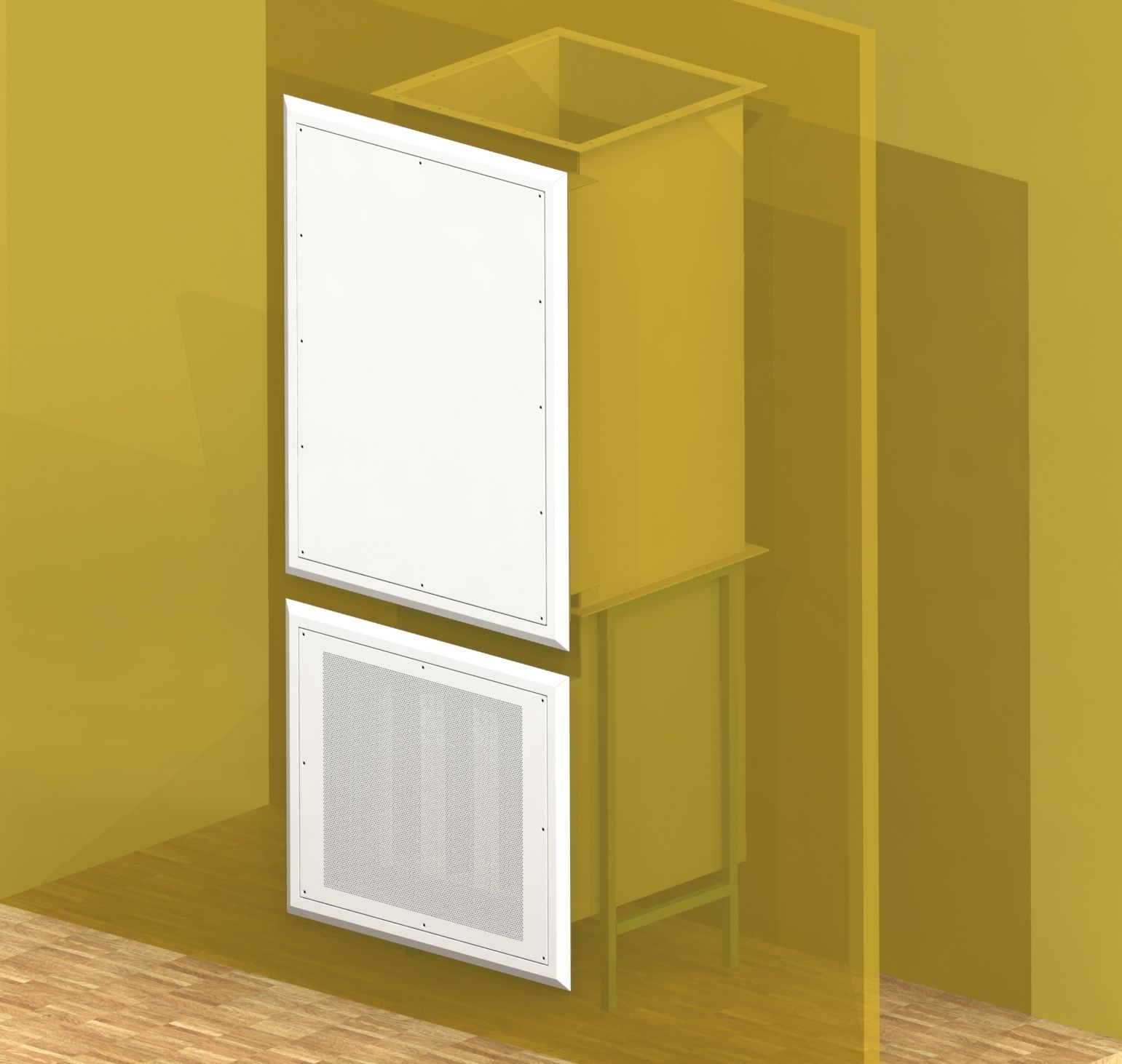

Kanálové skříně s bezpečnou výměnou filtrů (systém BiBo – Bag in Bag out) jsou založeny na modulové koncepci a jsou určeny pro filtrování nebezpečně kontaminované vzdušiny. Při dodržení přesného postupu nedochází při výměně zanesených filtrů k přímému kontaktu personálu s nebezpečnými látkami. Uvedený systém podmiňuje řazení RPT před ventilátor (práce v podtlaku). Proudění vzduchu je vertikální. Hlavní předností konstrukce ELFA je unikátní přítlačný šroubový mechanismus zdvihu hlavního filtru, který umožňuje plynulou změnu přítlaku bez nutnosti seřizování mechanismu zevnitř. Skříně jsou vybaveny měřením tlakové ztráty a systémem pro test těsnosti uložení hlavního filtru dle DIN 1946.
Skříně jsou konstruovány pro širokou škálu filtrů a předfiltrů, včetně speciálních rámů s patronami pro adsorpční nebo chemisorpční médium. Konstrukce kanálových skříní RPT tvoří modulární systém – jednotlivé skříně lze sestavit vedle sebe a nad sebe – dle potřebného objemového vzduchového výkonu a potřebné kombinace filtrů. Systém zahrnuje podnože, nástěnné konzoly a různé typy připojovacích vzduchovodů a držáky diferenčních manometrů.
Základní technická specifikace
Vzduchotěsně svařovaná skříň z nerezového nebo ocelového plechu s povrchovou úpravou práškovým lakem je vybavena drážkovanými límci pro upevnění ochranných vaků. Pohyblivé mechanismy jsou nerezové nebo pozinkované. Ochranné vaky PVC jsou svařitelné. Skříně lze skládat vedle sebe, zády k sobě a nad sebe. Pro sestavy zády k sobě jsou k dispozici montážní mezirámy.
Přehled základních půdorysných rozměrů modulů RPT-A (hlavní filtr)
| Označení modulu | Rozměr HEPA filtru | Rozměr modulu | Hmotnost |
| Šířka x délka x hloubka | Šířka x délka x výška | ||
| (mm) | (mm) | (kg) | |
| RPT 1224-06-A | 305 x 610 x 150 | 726 x 421 x 440 | 57 |
| RPT 1224-12-A | 305 x 610 x 292 | 726 x 421 x 580 | 59 |
| RPT 1824-06-A | 457 x 610 x 150 | 726 x 573 x 440 | 65 |
| RPT 1824-12-A | 457 x 610 x 292 | 726 x 573 x 580 | 72 |
| RPT 2424-06-A | 610 x 610 x 150 | 726 x 726 x 440 | 66 |
| RPT 2424-12-A | 610 x 610 x 292 | 726 x 726 x 580 | 73 |
| RPT 2430-06-A | 610 x 762 x 150 | 726 x 878 x 440 | 81 |
| RPT 2430-12-A | 610 x 762 x 292 | 726 x 878 x 580 | 93 |
Přehled základních půdorysných rozměrů modulů RPT-C (hlavní filtr a předfiltr)
| Označení modulu | Rozměr HEPA filtru | Rozměr předfiltru | Rozměr modulu | Hmotnost |
| Šířka x délka x hloubka | Šířka x délka x hloubka | Šířka x délka x výška | ||
| (mm) | (mm) | (mm) | (kg) | |
| RPT 1224-06-C | 305 x 610 x 150 | 287 x 592 x 96 | 726 x 421 x 760 | 79 |
| RPT 1224-12-C | 305 x 610 x 292 | 287 x 592 x 96 | 726 x 421 x 900 | 87 |
| RPT 2424-06-C | 610 x 610 x 150 | 592 x 592 x 96 | 726 x 726 x 760 | 99 |
| RPT 2424-12-C | 610 x 610 x 292 | 592 x 592 x 96 | 726 x 726 x 900 | 106 |

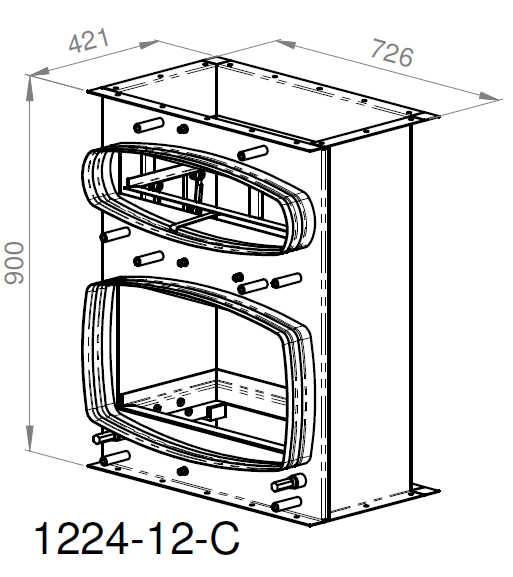

Koncepce

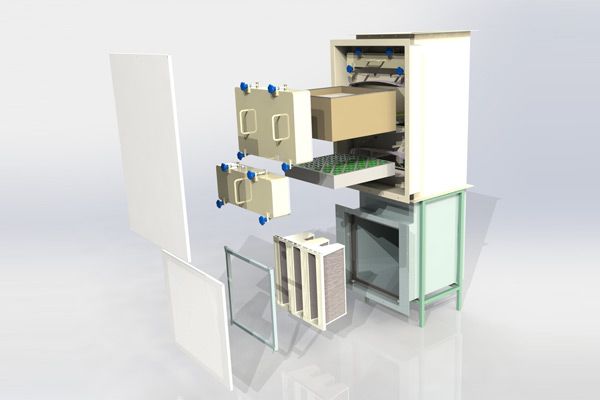

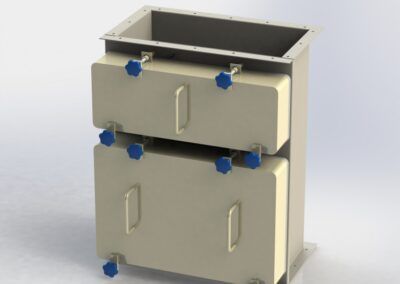

Základním prvkem je skříň pro hlavní filtr (provedení A) nebo hlavní filtr s předfiltrem (provedení B, C a D). Hlavním filtrem je nejčastěji HEPA filtr s hloubkou rámu 292 mm (provedení velikosti 12). Výška skříní je variabilní dle výšky rámů filtrů a jejich kombinace. Jako volitelné příslušenství lze objednat přípojné kryty pro napojení vzduchovodů (horizontální i vertikální), podnože, nástěnné konzoly, montážní mezirámy, držáky manometrů. Volitelnou variantou je provedení s reverzním tokem vzduchu (zdola nahoru), provedení ATEX (s filtry v ATEX provedení) a provedení RSC, určené k instalaci za přepážku s výměnou filtrů ze strany čistého prostoru. Dalším příslušenstvím jsou speciální svářečky ochranných vaků, měřicí přístroje na test těsnosti dle DIN 1946 a diferenční manometry.

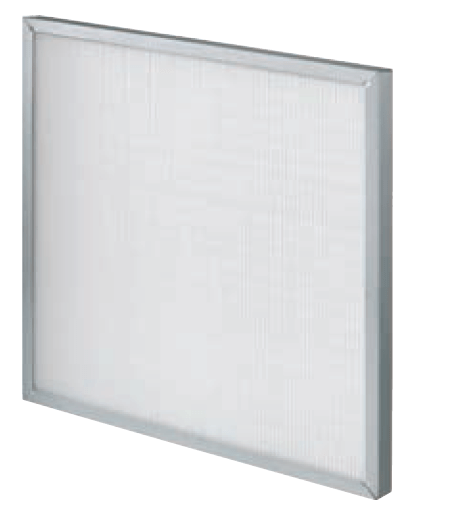

Vzduchové filtry

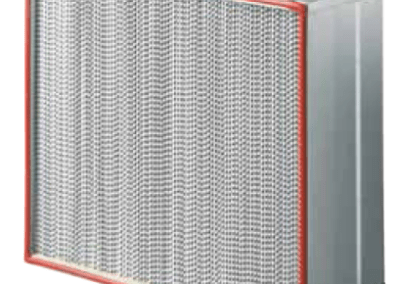

Pro filtrační skříně RPT je k dispozici celá škála filtrů v různých třídách filtrace. Pro modul výškové velikosti 12 je hlavním filtrem filtr s hloubkou 292 mm, tyto filtry jsou k dispozici ve třídách filtrace ePM10-ePM1 na zachycení jemného prachu, dále ve třídách EPA (E10, E11) a HEPA (H13 a H14). V případě potřeby předfiltrace lze použít modul C, který kombinuje hlavní filtr a předfiltr s hloubkou 96 mm, který je k dispozici ve třídách ePM10-ePM1 a to jak v plastovém rámu, tak v kovovém. Médium je stejně jako u HEPA filtrů složeno technologií mini-pleat. V případě potřeby kapacitnějších předfiltrů lze skládat moduly A na sebe a mí tak například sestavu ePM1 80% + H13 + H14 složenou z filtrů hloubky 292 mm.
Výhodou BiBo boxů RPT je možnost umístění filtrů s aktivním uhlím CarboCel. Filtry CarboCel se umisťují do modulů o výškové velikosti 12 a je možné použít:
- CarboCel.1224 s obsahem 6,6 kg aktivního uhlí,
- CarboCel.1824 s obsahem 13,2 kg aktivního uhlí,
- CarboCel.2424 s obsahem 17,6 kg aktivního uhlí,
- CarboCel.2430 s obsahem 26,4 kg aktivního uhlí.
|
Označení modulu |
Rozměr HEPA filtru |
Nominální průtok pro uvedený typ filtru |
Volitelné provedení |
|||
|
Šířka x délka x hloubka |

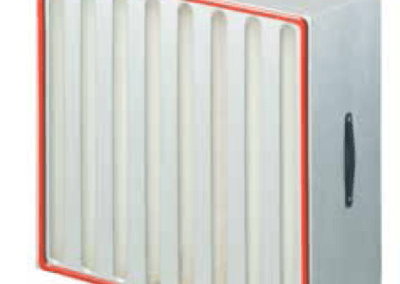

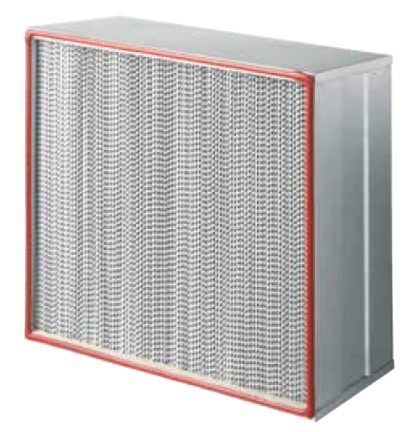

HPG |

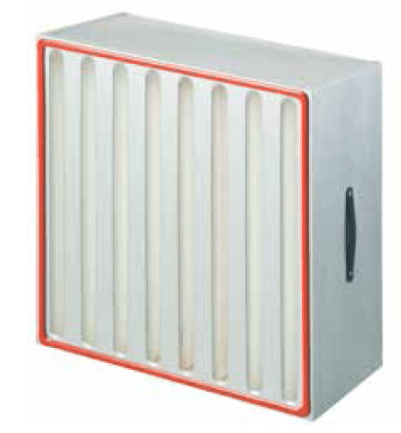

HVG |
HCG |
Předfiltr |
Aktivní uhlí |
|
|
(mm) |
(m3/h) |
(m3/h) |
(m3/h) |
rozměr |
počet patron |
|
|
RPT 1224-12 |
305x610x292 |
1000 |
1750 |
2000 |
287x592x96 |
8 |
|
RPT 1824-12 |
457x610x292 |
1500 |
2800 |
3000 |
– |
12 |
|
RPT 2424-12 |
610x610x292 |
2000 |
3750 |
4000 |
592x592x96 |
16 |
|
RPT 2430-12 |
610x762x292 |
2500 |
4250 |
5000 |
– |
20 |

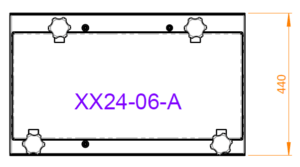

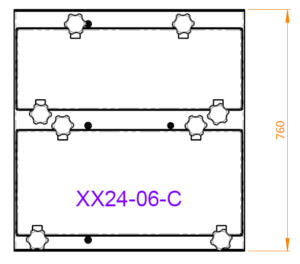

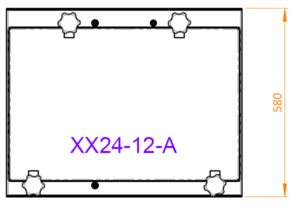

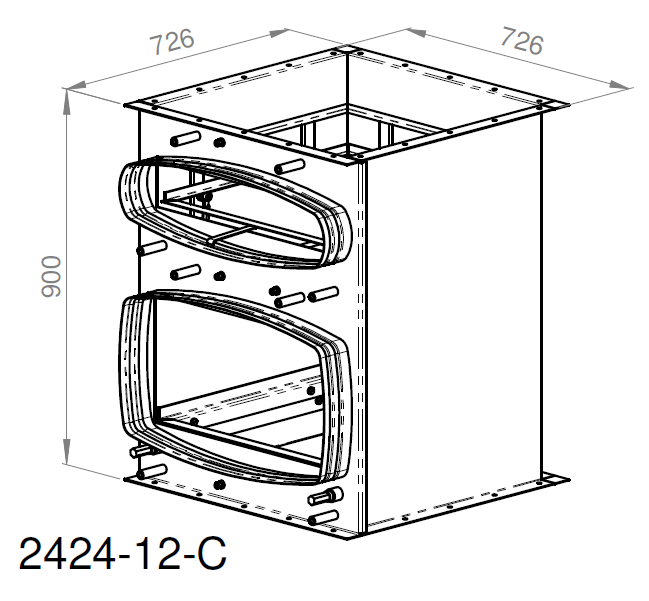

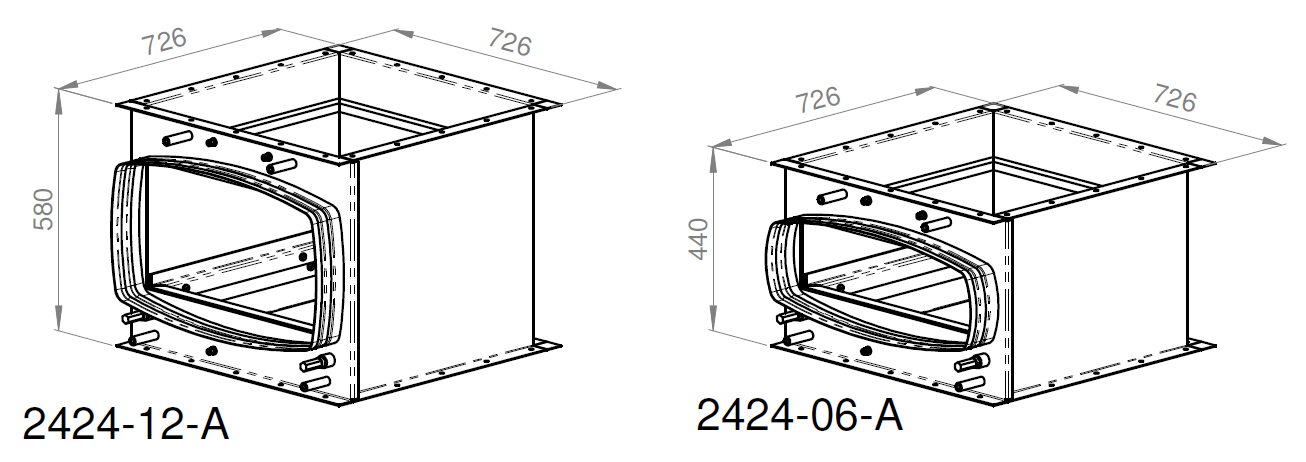

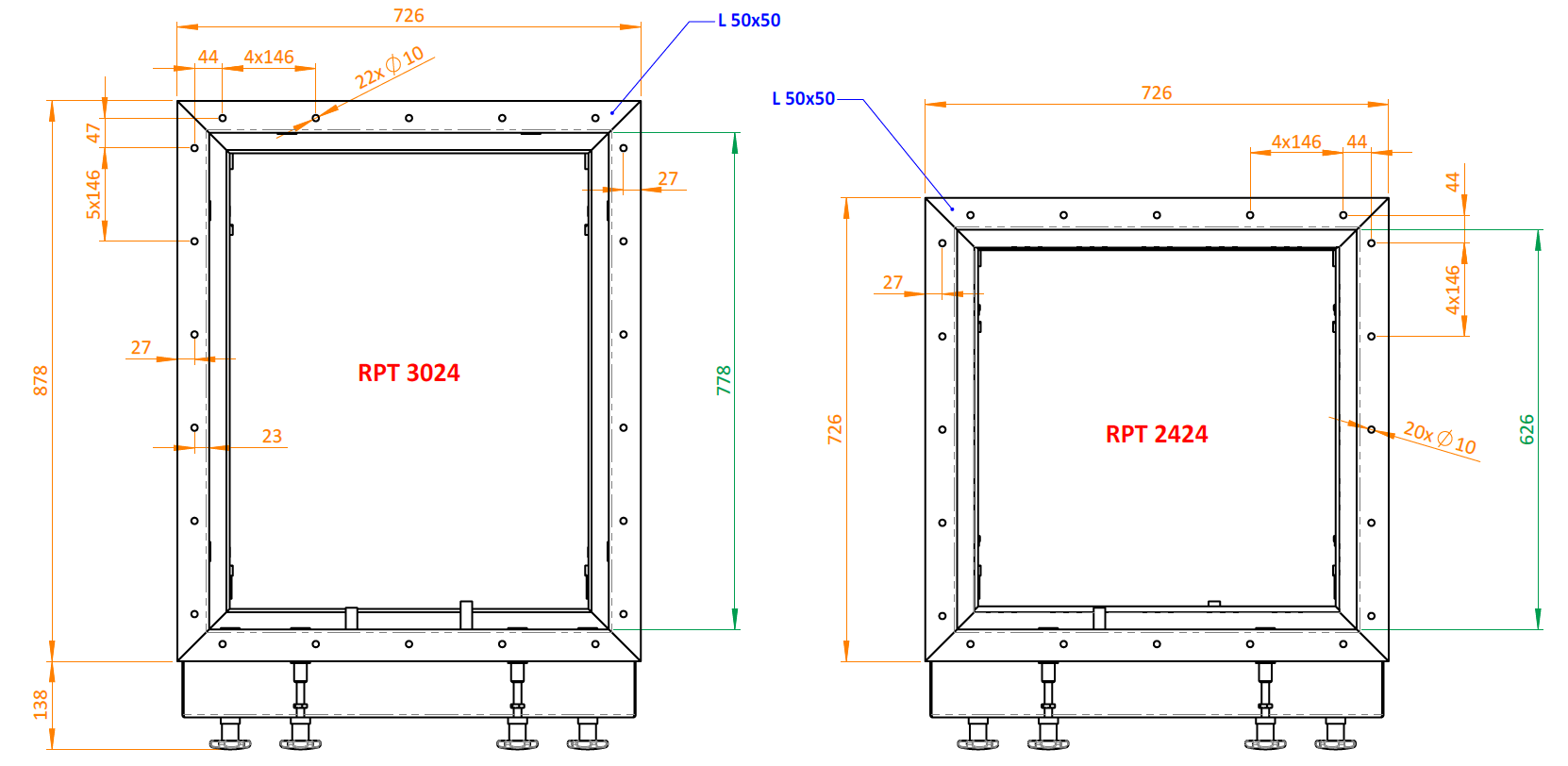

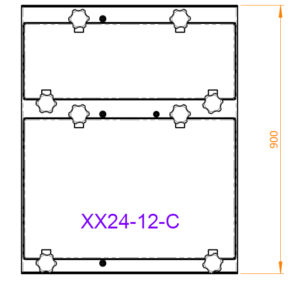

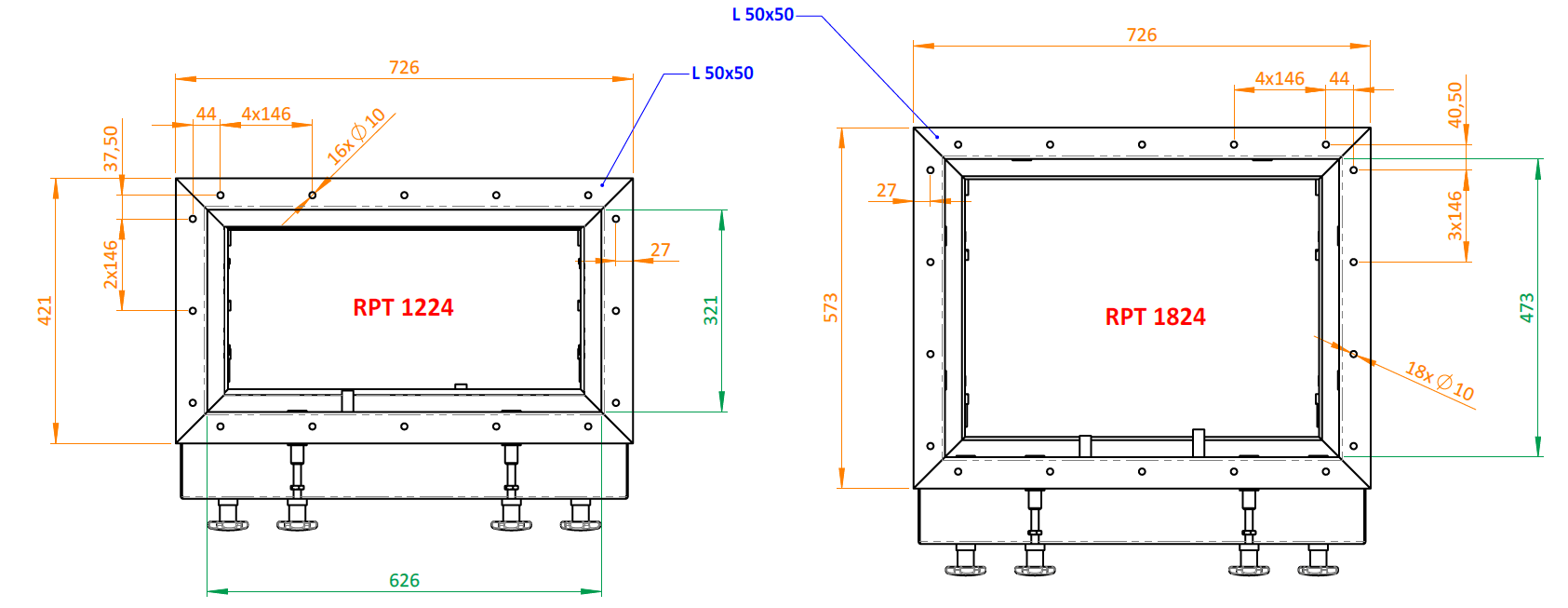

Rozměrové nákresy
Varianty provedení a zákaznické možnosti:
- Nerezová ocel
- Přípojné kryty pro napojení vzduchovodů
- Podpůrné nohy
- ATEX provedení s ATEX filtry
- Konzola na měřicí přístroje Magnehelic
- Reverzní proudění vzduchu
Kódovací tabulka
Příklad kódového označení
V případě skládání modulů RPT na sebe, se vloží část kódu každé další skříně pod první skříní za 4. část kódového označení. Například jako sestava: RPT 2×2.2424-12-C+2424-12-A-L-PL-OP-X-X-X
Sestava RPT 6x1.2424-12-C-L-PL-OP-MGH-X-X

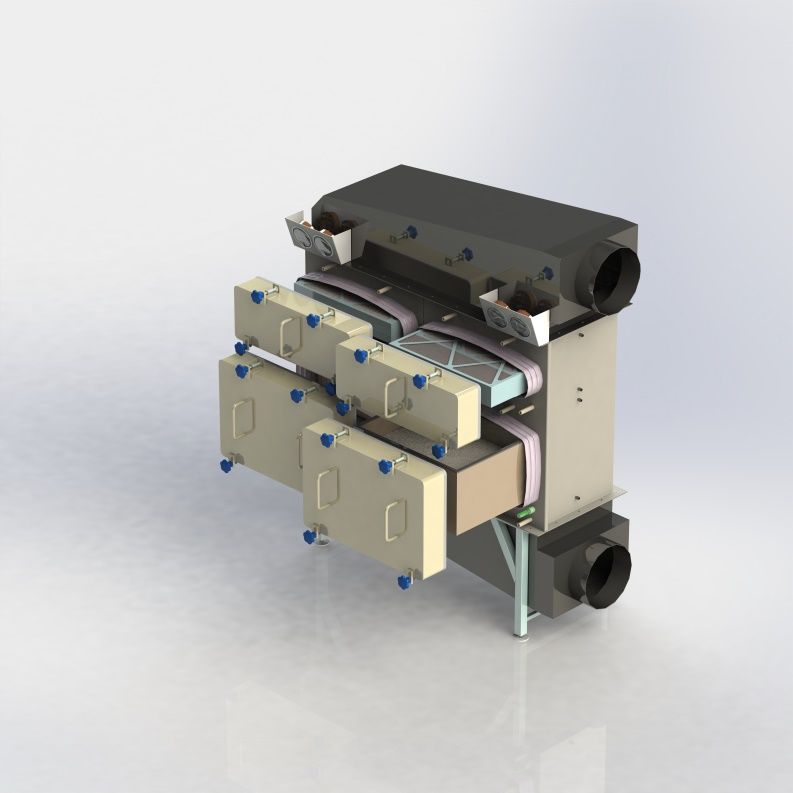

Sestava RPT 1x2.1824-12-C-L-PP-OP-MGH-X-EX

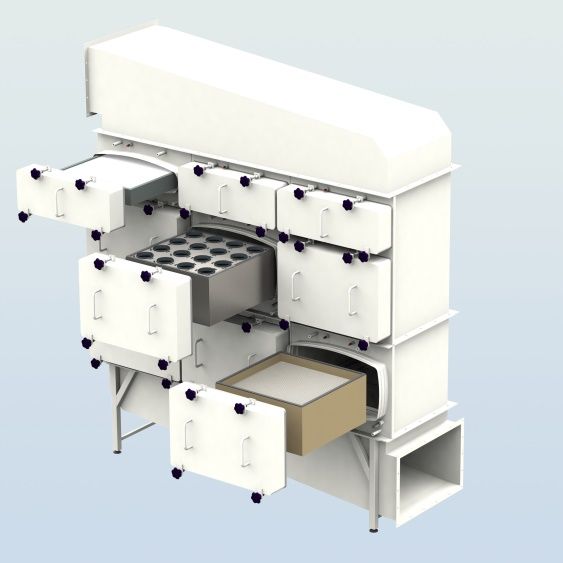

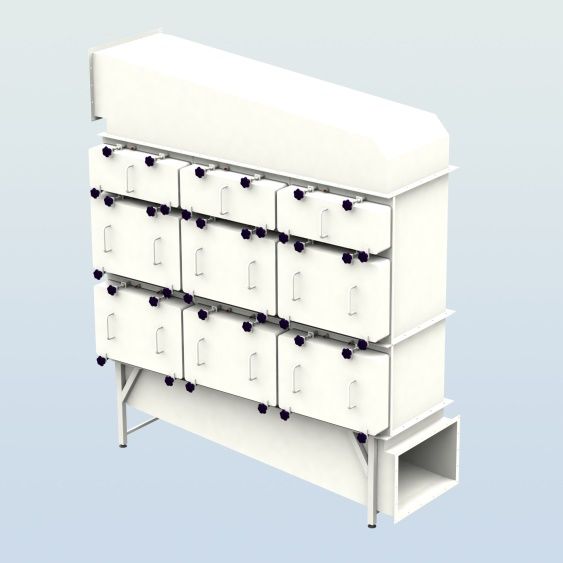

Sestava RPT 3x1.2424-12-C+2424-12-A-L-PL-OP-X-X-X

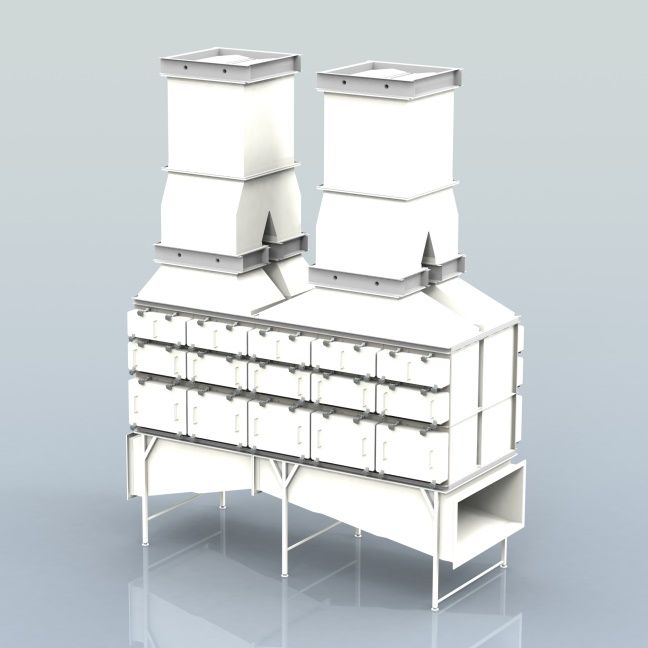

Sestava RPT 5x2.2424-06-C+2424-12-A-L-PH-OS-X-X-X

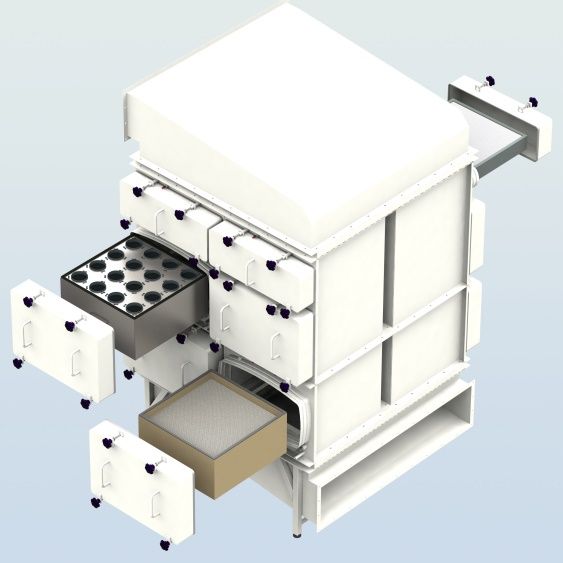

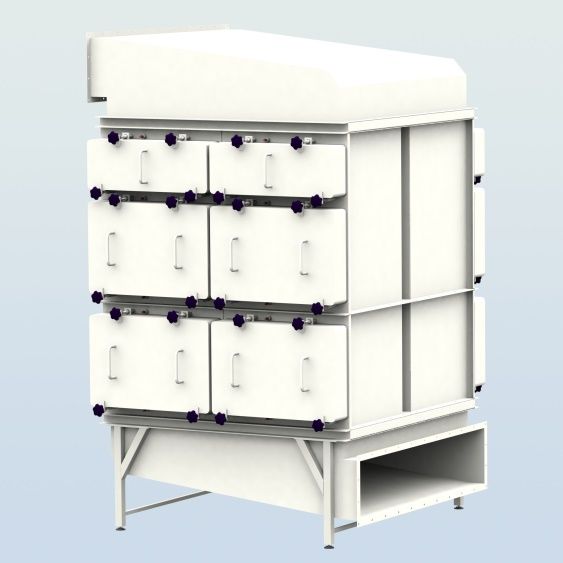

Sestava RPT 2x2.2424-12-C+2424-12-A-L-PL-OP-X-X-X

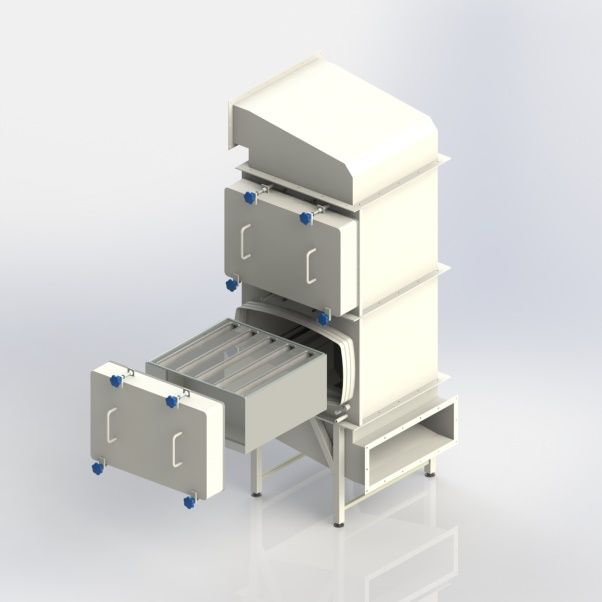

Sestava RPT 1x1.2424-12-A+2424-12-A-L-PL-OP-X-X-X

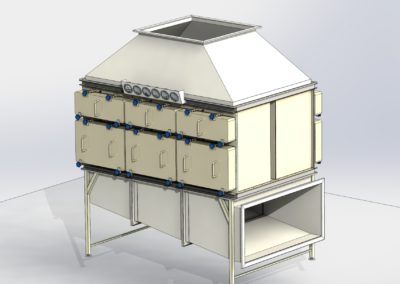

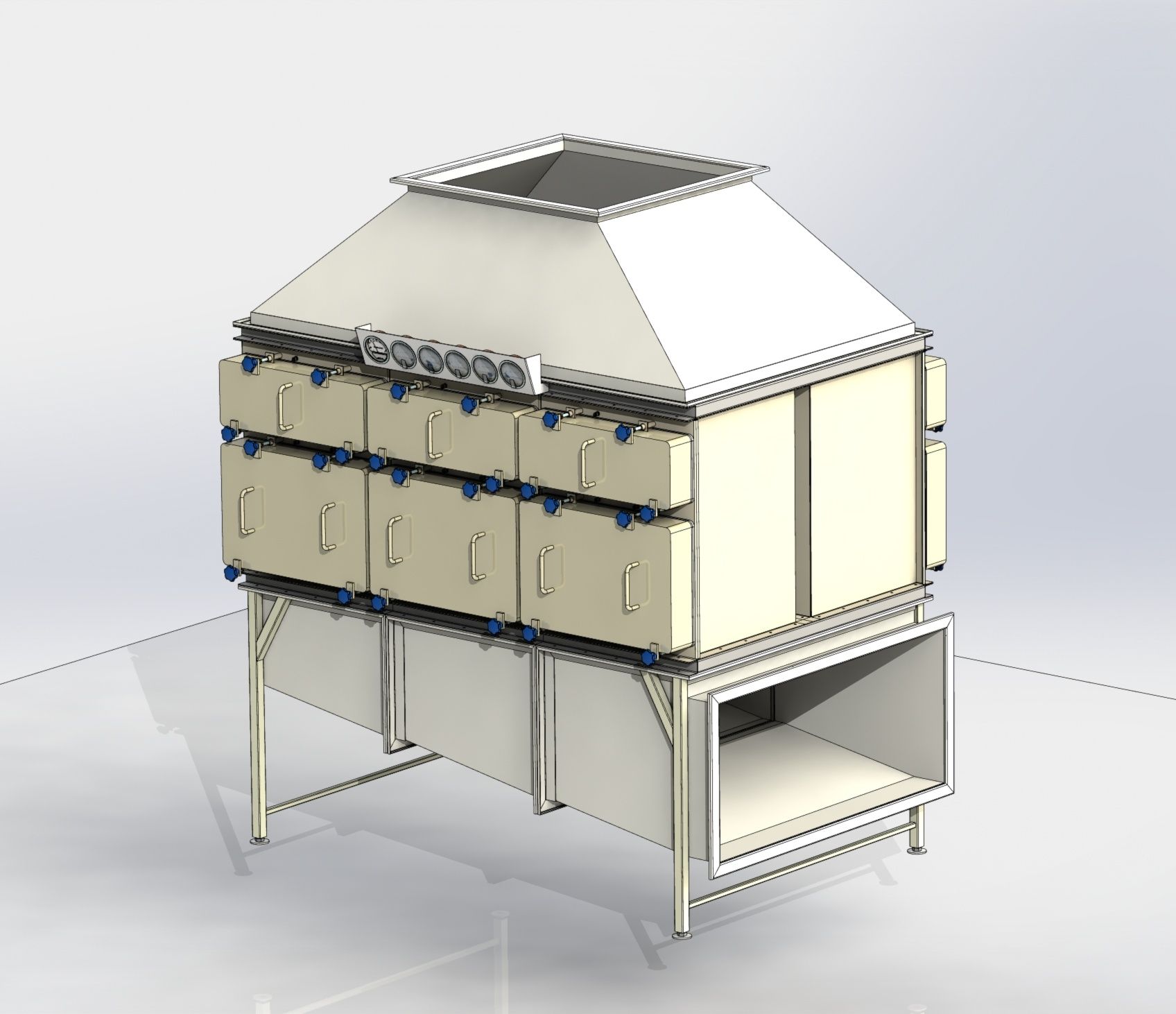

RPT 3×2 2424-12-C-PHOB – sestava

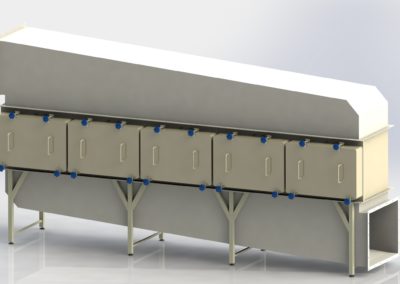

RPT 5×1 2424-12-A-DOP-PLOP – sestava

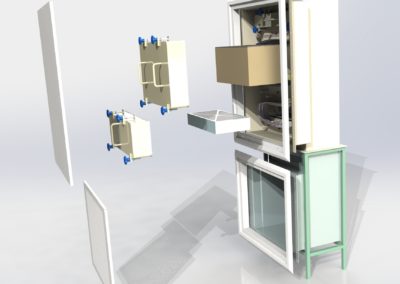

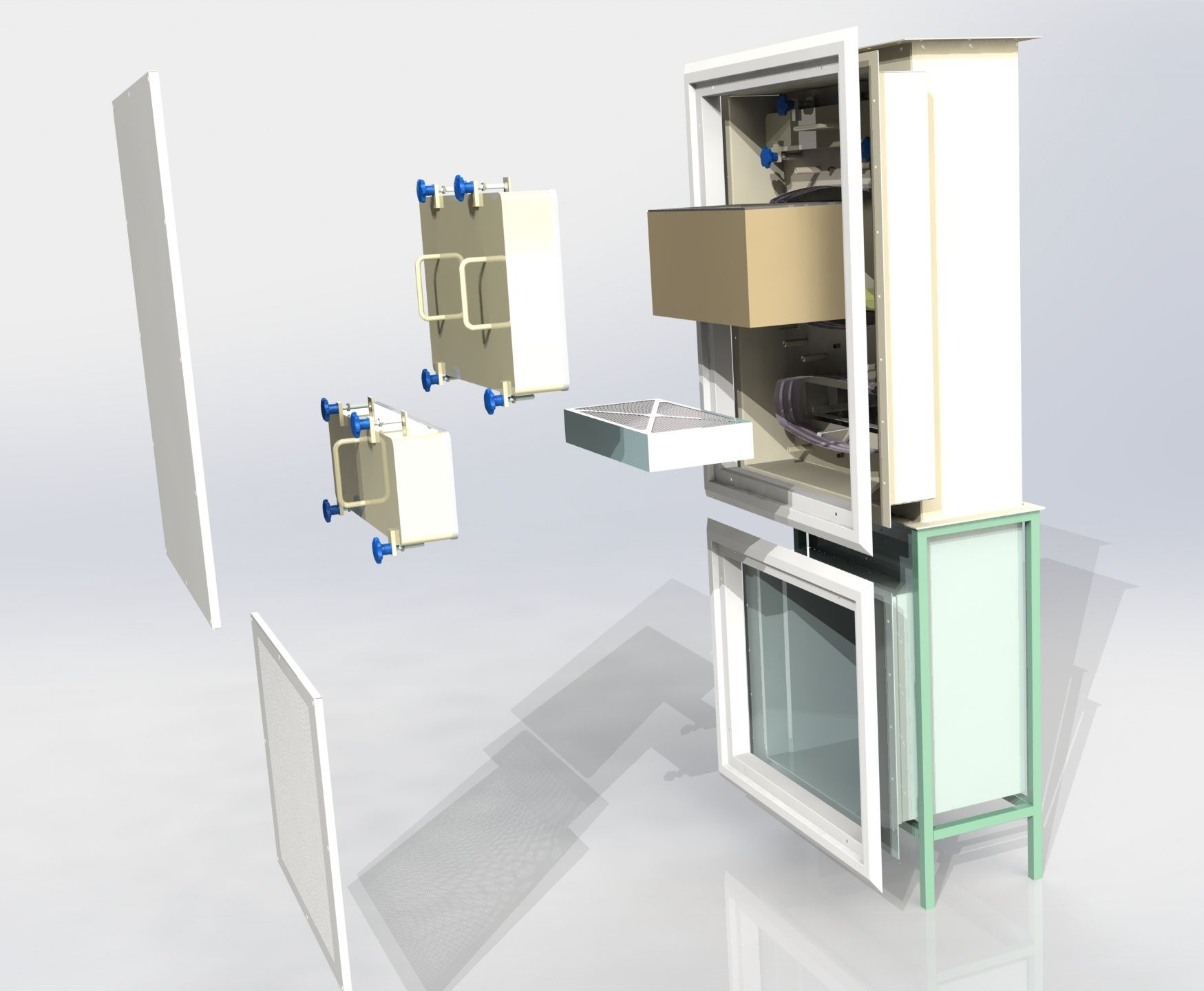

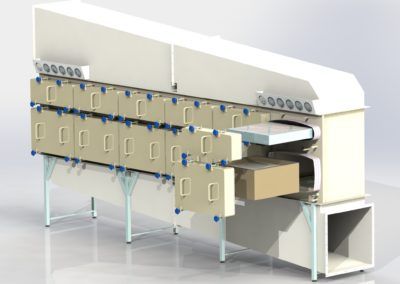

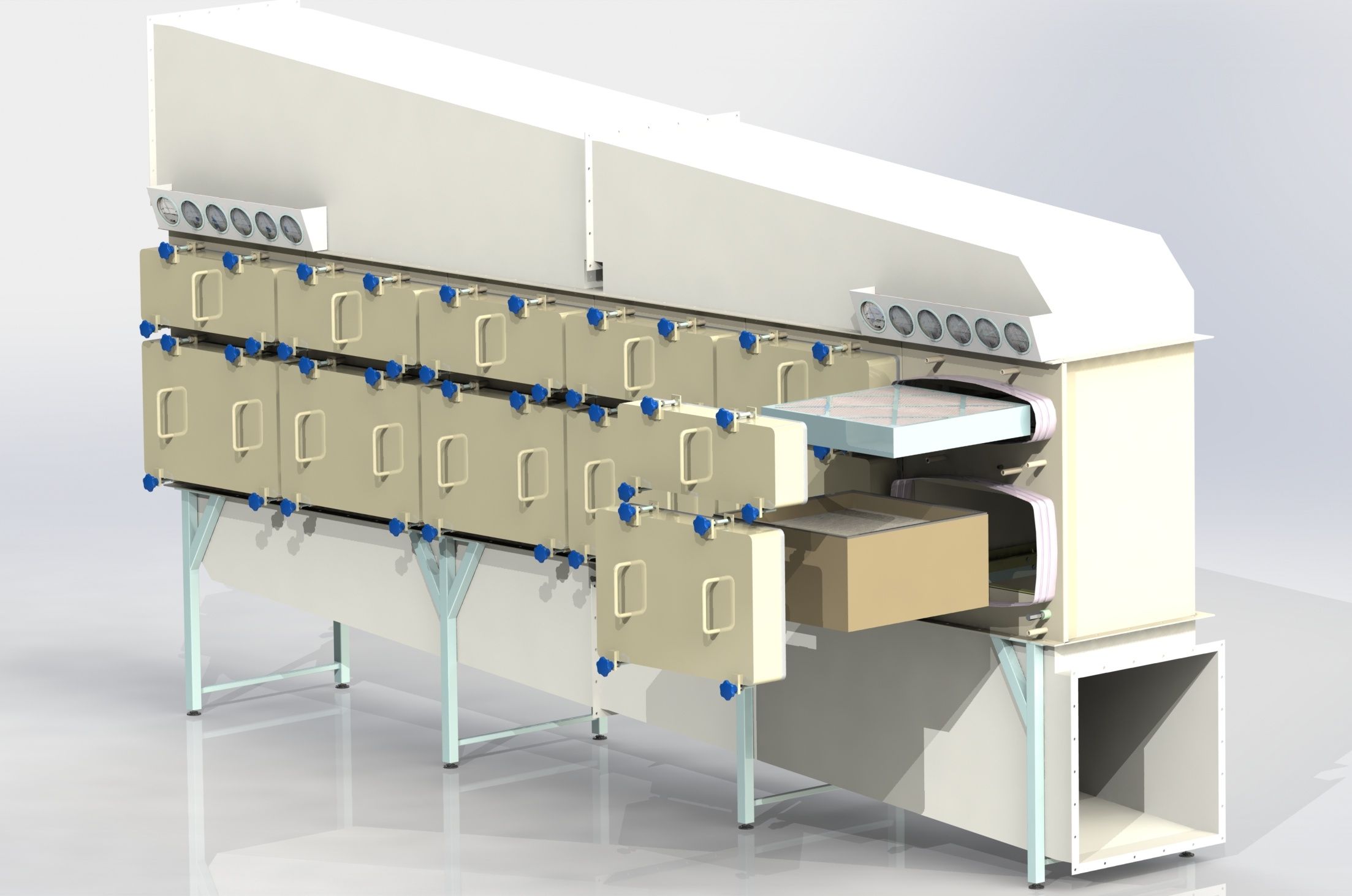

RPT 6×1 2424-12-C-MGH-PLOP – sestava, rozhoz

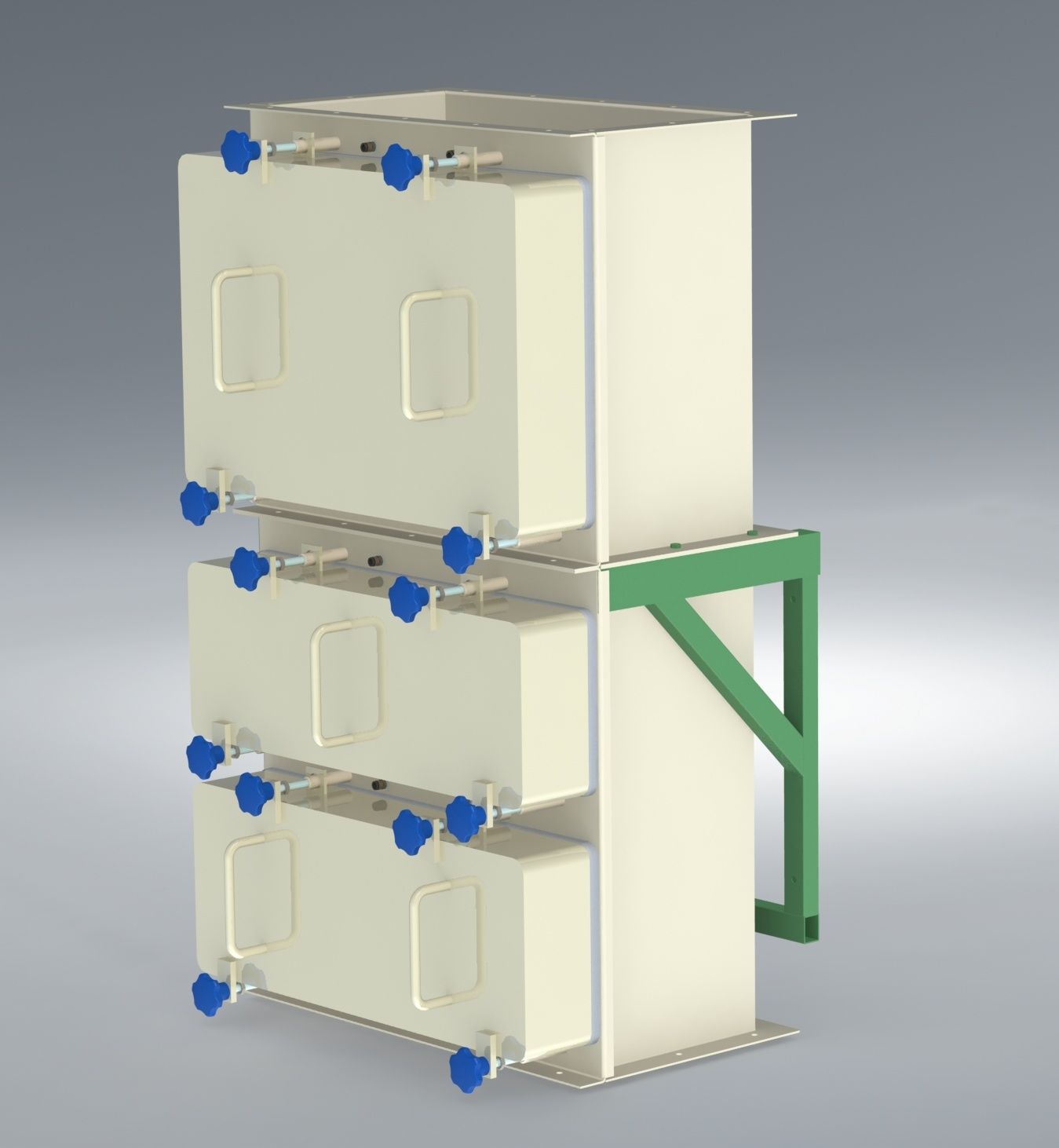

RPT 1224-04-C+RPT 1224-12-A-R-WK – portrét

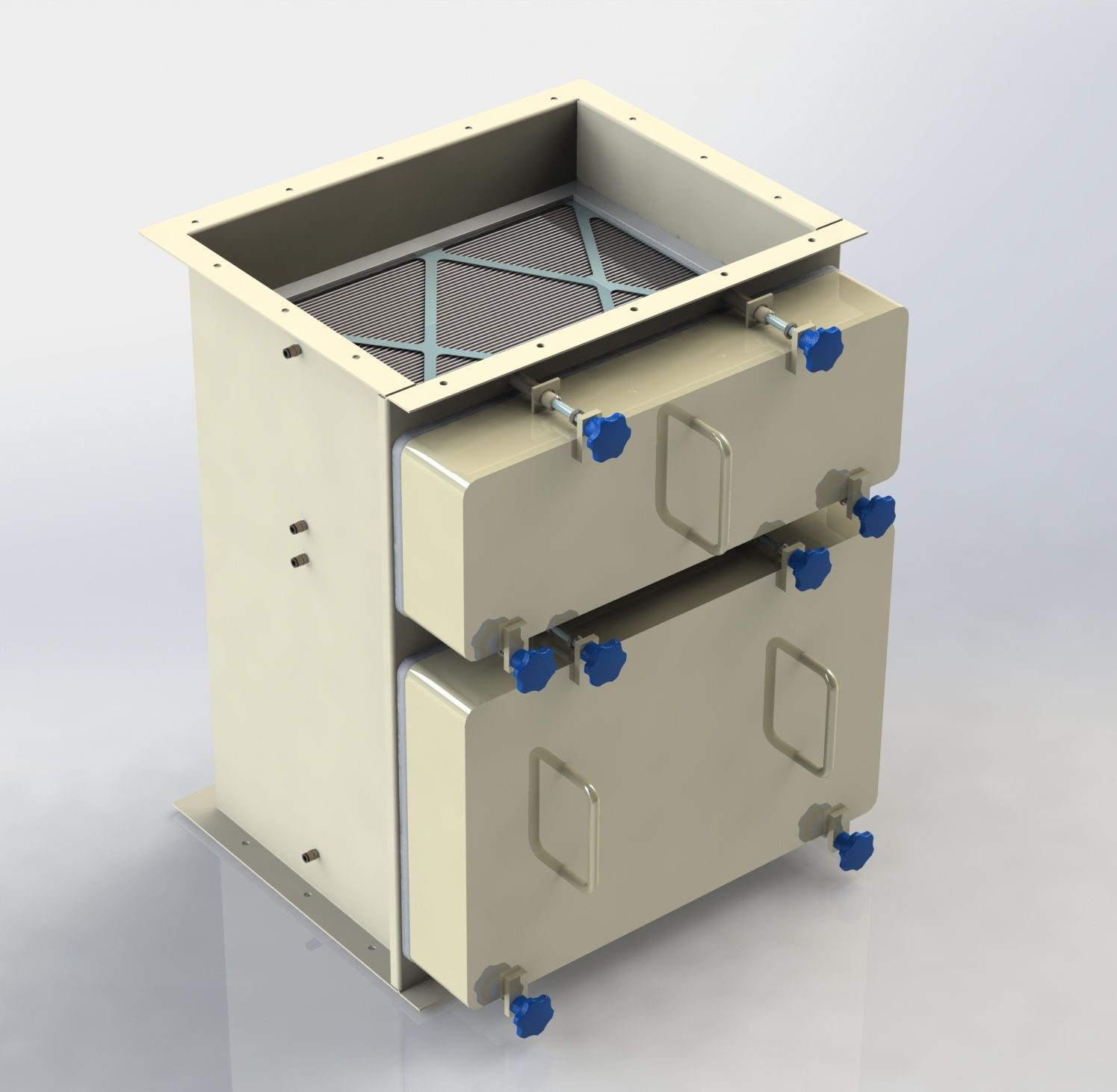

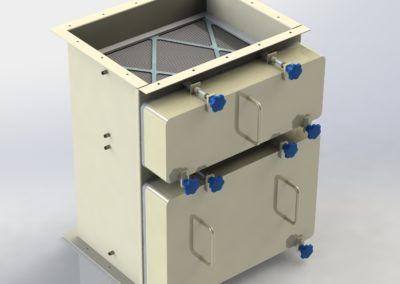

RPT 1824-12-C-ML – s filtry

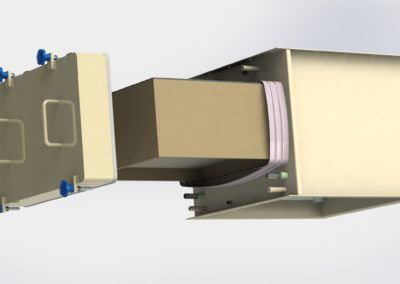

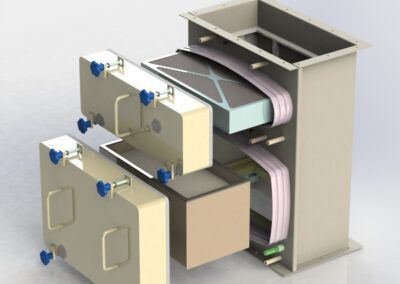

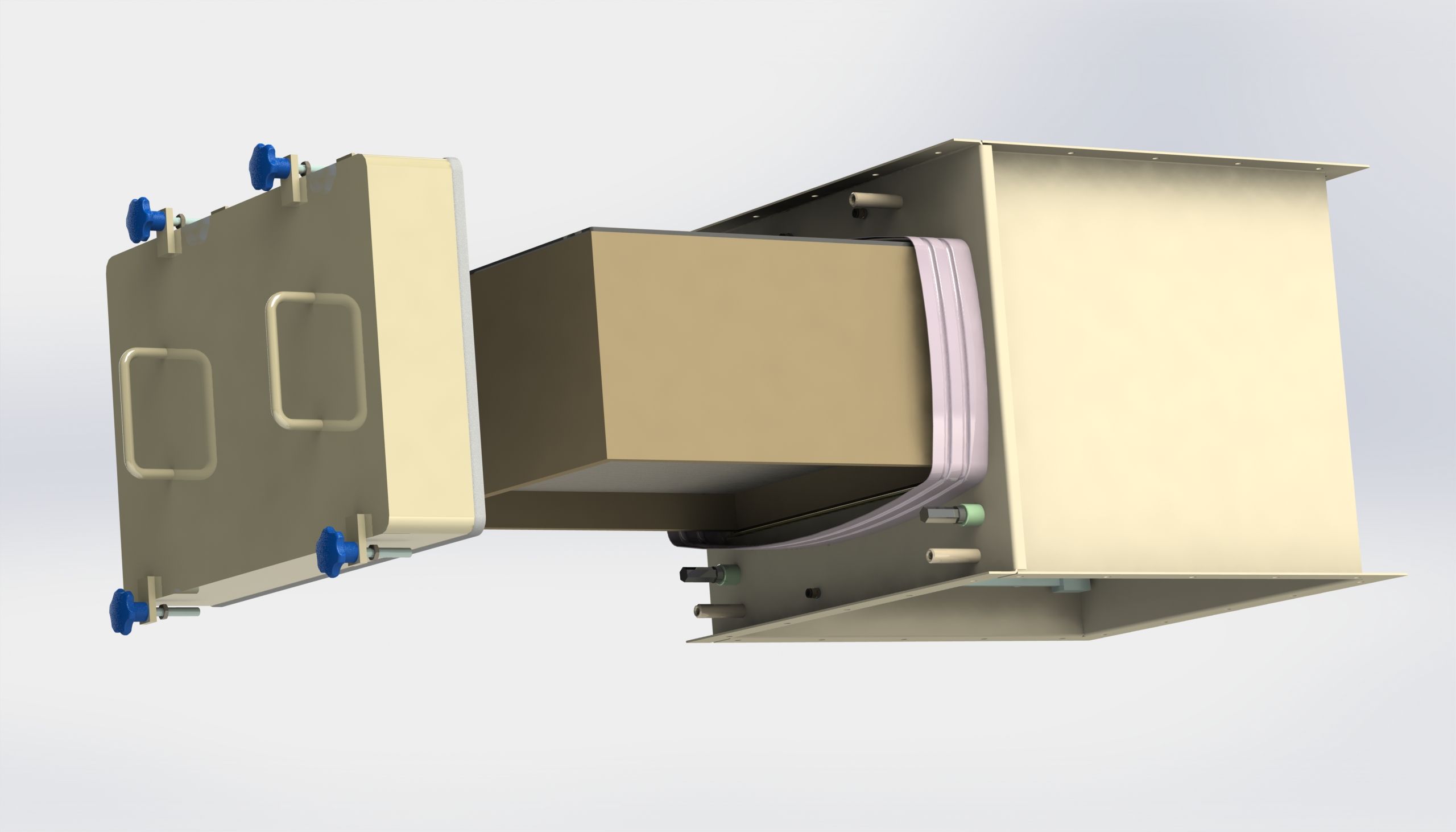

RPT 2424-12-A s filtrem – rozhoz

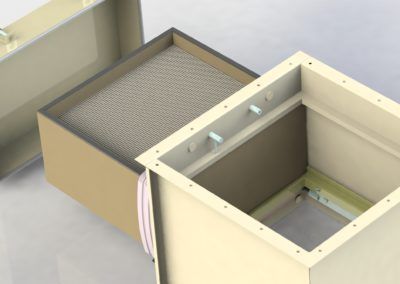

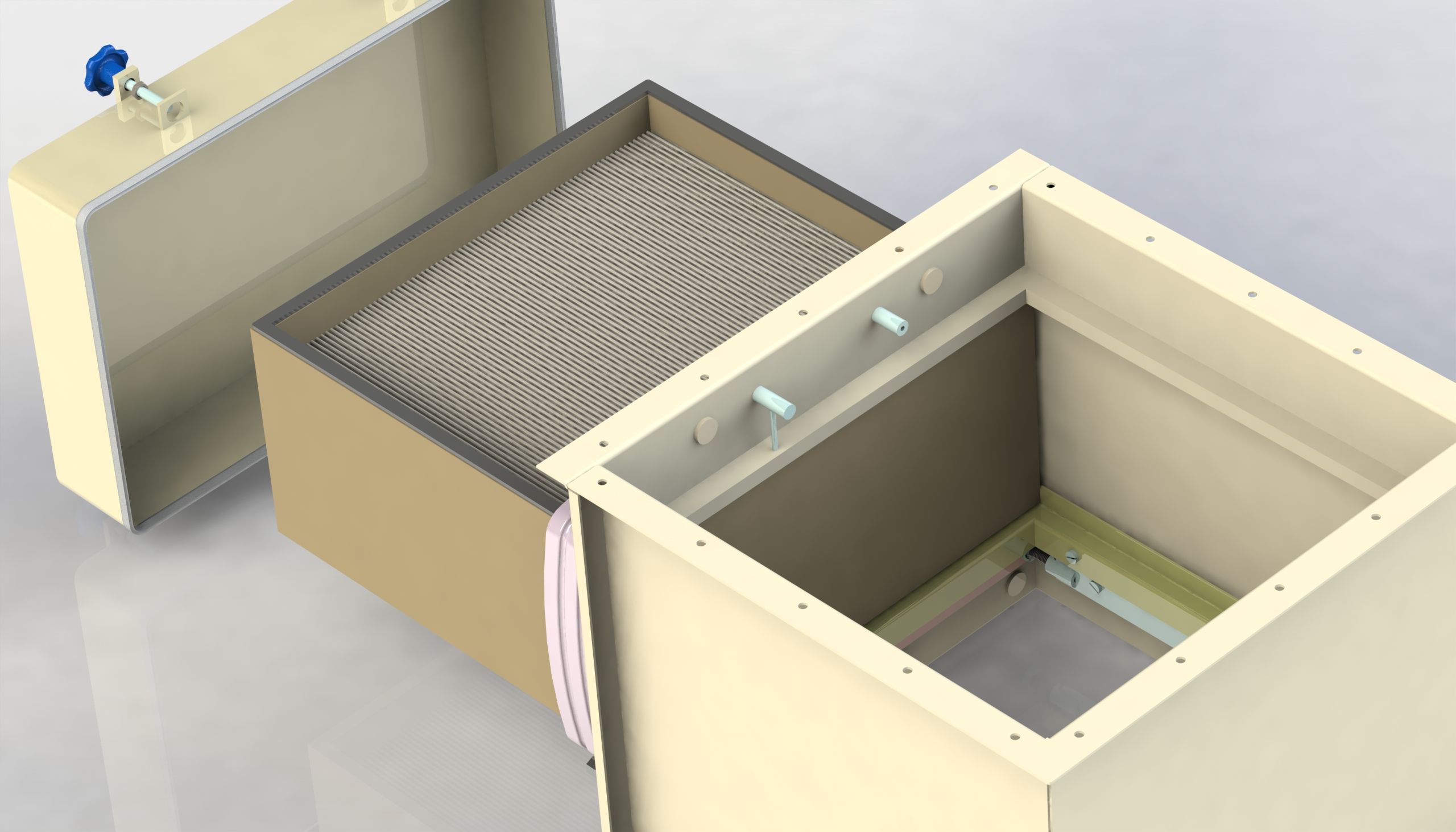

RPT 2424-12-A s filtrem – rozhoz – detail

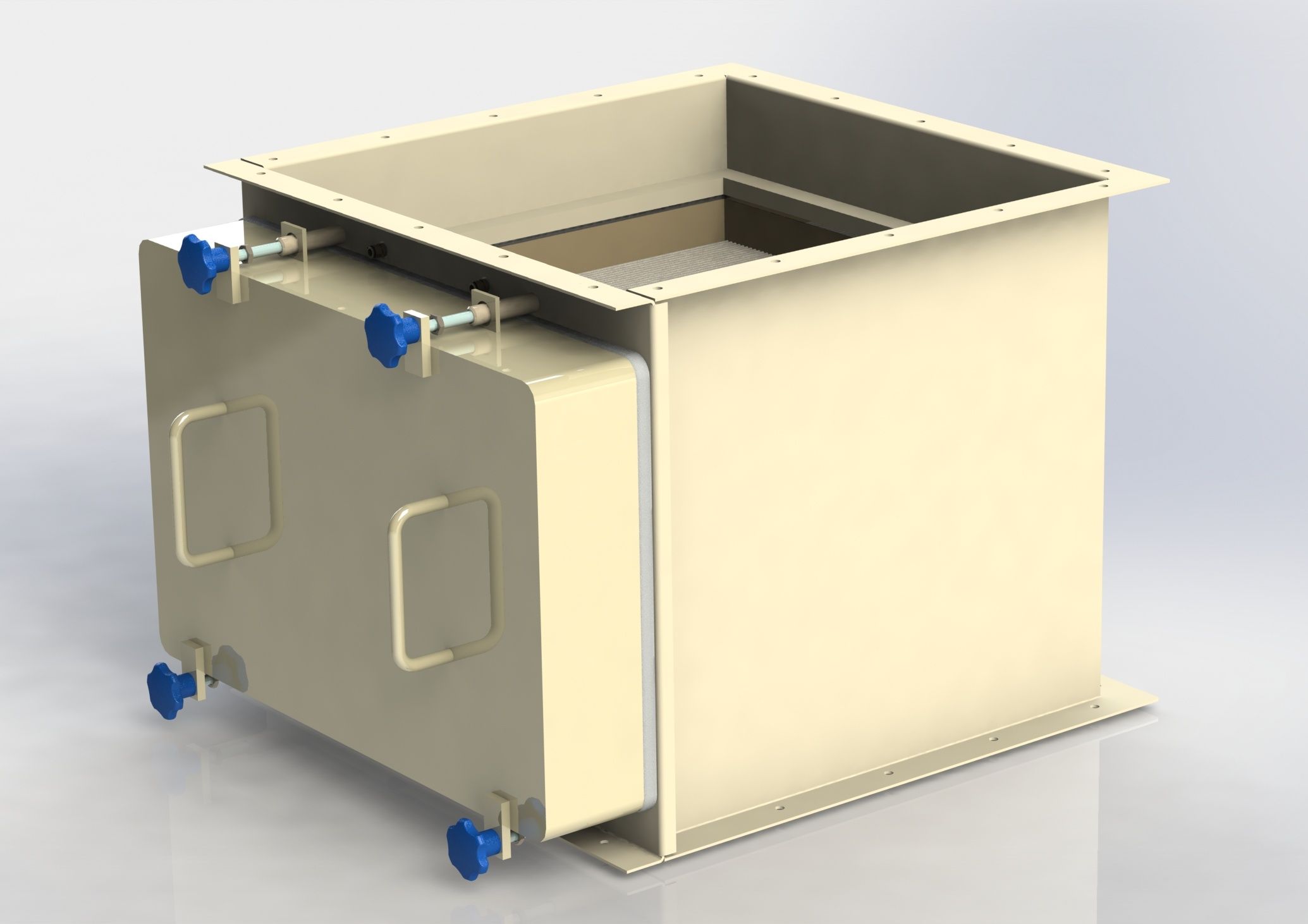

RPT 2424-12-A s filtrem
Celková tabulka rozměrů rodiny RPT |
||||||||
| Provedení | š x h x v | hmotnost | hlavní filtr | předfiltr | těsnící guma [mm] | ochranný vak š x d [mm] | ||
| [mm] | [kg] | [mm] | [mm] | pro hlavní filtr |
pro předfiltr | pro hlavní filtr |
pro předfiltr |
|
| RPT 1224-05-A | 726x421x410 | 52 | 305x610x117 | – | 1400 | — | 830×1500 | — |
| RPT 1224-05-B | 726x421x680 | 74 | 305x610x117 | 287x592x48 | 1400 | 1300 | 830×1500 | 800×1600 |
| RPT 1224-05-C | 726x421x730 | 78 | 305x610x117 | 287x592x96 | 1400 | 1360 | 830×1500 | 800×1600 |
| RPT 1224-06-A | 726x421x440 | 57 | 305x610x150 | – | 1460 | — | 860×1500 | — |
| RPT 1224-06-B | 726x421x710 | 75 | 305x610x150 | 287x592x48 | 1460 | 1300 | 860×1500 | 800×1600 |
| RPT 1224-06-C | 726x421x760 | 79 | 305x610x150 | 287x592x96 | 1460 | 1360 | 860×1500 | 800×1600 |
| RPT-1224-12-A | 726x421x580 | 59 | 305x610x292 | – | 1700 | — | 1000×1500 | — |
| RPT 1224-12-B | 726x421x850 | 86 | 305x610x292 | 287x592x48 | 1700 | 1300 | 1000×1500 | 800×1600 |
| RPT 1224-12-C | 726x421x900 | 87 | 305x610x292 | 287x592x96 | 1700 | 1360 | 1000×1500 | 800×1600 |
| RPT 1824-05-A | 726x573x410 | 63 | 457x610x117 | – | 1400 | — | 830×1800 | — |
| RPT 1824-05-B | 726x573x680 | 86 | 457x610x117 | 441x592x48 | 1400 | 1300 | 830×1800 | 800×1600 |
| RPT 1824-05-C | 726x573x730 | 88 | 457x610x117 | 441x592x96 | 1400 | 1360 | 830×1800 | 800×1600 |
| RPT 1824-06-A | 726x573x440 | 65 | 457x610x150 | – | 1460 | — | 860×1800 | — |
| RPT 1824-06-B | 726x573x710 | 87 | 457x610x150 | 441x592x48 | 1460 | 1300 | 860×1800 | 800×1600 |
| RPT 1824-06-C | 726x573x760 | 89 | 457x610x150 | 441x592x96 | 1460 | 1360 | 860×1800 | 800×1600 |
| RPT 1824-12-A | 726x573x580 | 72 | 457x610x292 | – | 1700 | — | 1000×1800 | |
| RPT 1824-12-B | 726x573x850 | 94 | 457x610x292 | 441x592x48 | 1700 | 1300 | 1000×1800 | 800×1600 |
| RPT 1824-12-C | 726x573x900 | 96 | 457x610x292 | 441x592x96 | 1700 | 1360 | 1000×1800 | 800×1600 |
| RPT 2424-05-A | 726x726x410 | 65 | 610x610x117 | – | 1400 | — | 830×2000 | — |
| RPT 2424-05-B | 726x726x680 | 94 | 610x610x117 | 592x592x48 | 1400 | 1300 | 830×2000 | 800×1600 |
| RPT 2424-05-C | 726x726x730 | 97 | 610x610x117 | 592x592x96 | 1400 | 1360 | 830×2000 | 800×1600 |
| RPT 2424-06-A | 726x726x440 | 66 | 610x610x150 | – | 1460 | — | 860×2000 | — |
| RPT 2424-06-B | 726x726x710 | 95 | 610x610x150 | 592x592x48 | 1460 | 1300 | 860×2000 | 800×1600 |
| RPT 2424-06-C | 726x726x760 | 99 | 610x610x150 | 592x592x96 | 1460 | 1360 | 860×2000 | 800×1600 |
| RPT 2424-12-A | 726x726x580 | 73 | 610x610x292 | – | 1700 | — | 1000×2000 | — |
| RPT 2424-12-B | 726x726x850 | 102 | 610x610x292 | 592x592x48 | 1700 | 1300 | 1000×2000 | 800×1600 |
| RPT 2424-12-C | 726x726x900 | 106 | 610x610x292 | 592x592x96 | 1700 | 1360 | 1000×2000 | 800×1600 |
| RPT 2424-12-D | 726x726x955 | 110 | 610x610x292 | 592x592x150 | 1700 | 1460 | 1000×2000 | 800×1600 |
| RPT 2424-18-A | 726x726x780 | 83 | 610x610x480 | – | 2060 | — | 1200×2000 | — |
| RPT 2424-18-B | 726x726x1050 | 112 | 610x610x480 | 592x592x48 | 2060 | 1300 | 1200×2000 | 800×1600 |
| RPT 2424-18-C | 726x726x110 | 116 | 610x610x480 | 592x592x96 | 2060 | 1360 | 1200×2000 | 800×1600 |
| RPT 3024-05-A | 726x878x410 | 79 | 610x762x117 | – | 1400 | — | 830×2500 | — |
| RPT 3024-05-B | 726x878x680 | 104 | 610x762x117 | 746x592x48 | 1400 | 1300 | 830×2500 | 800×1600 |
| RPT 3024-05-C | 726x878x730 | 106 | 610x762x117 | 746x592x96 | 1400 | 1360 | 830×2500 | 800×1600 |
| RPT 3024-06-A | 726x878x440 | 81 | 610x762x150 | – | 1460 | — | 860×2500 | — |
| RPT 3024-06-B | 726x878x710 | 106 | 610x762x150 | 746x592x48 | 1460 | 1300 | 860×2500 | 800×1600 |
| RPT 3024-06-C | 726x878x760 | 108 | 610x762x150 | 746x592x96 | 1460 | 1360 | 860×2500 | 800×1600 |
| RPT 3024-12-A | 726x878x580 | 93 | 610x762x292 | – | 1700 | — | 1000×2500 | — |
| RPT 3024-12-B | 726x878x850 | 114 | 610x762x292 | 746x592x48 | 1700 | 1300 | 1000×2500 | 800×1600 |
| RPT 3024-12-C | 726x878x900 | 119 | 610x762x292 | 746x592x96 | 1700 | 1360 | 1000×2500 | 800×1600 |

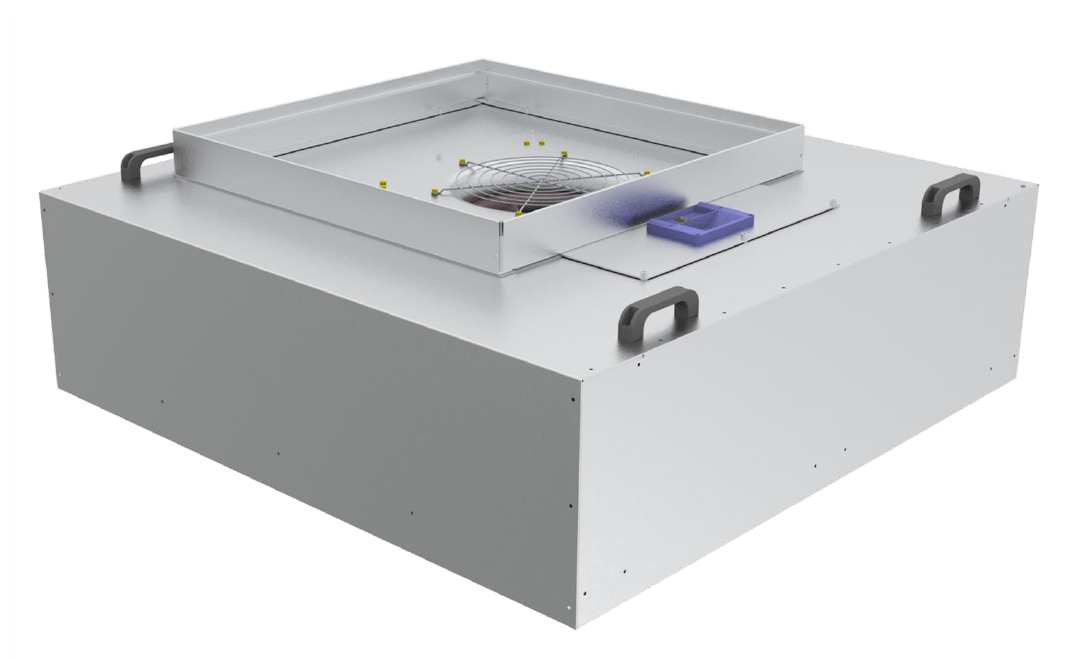

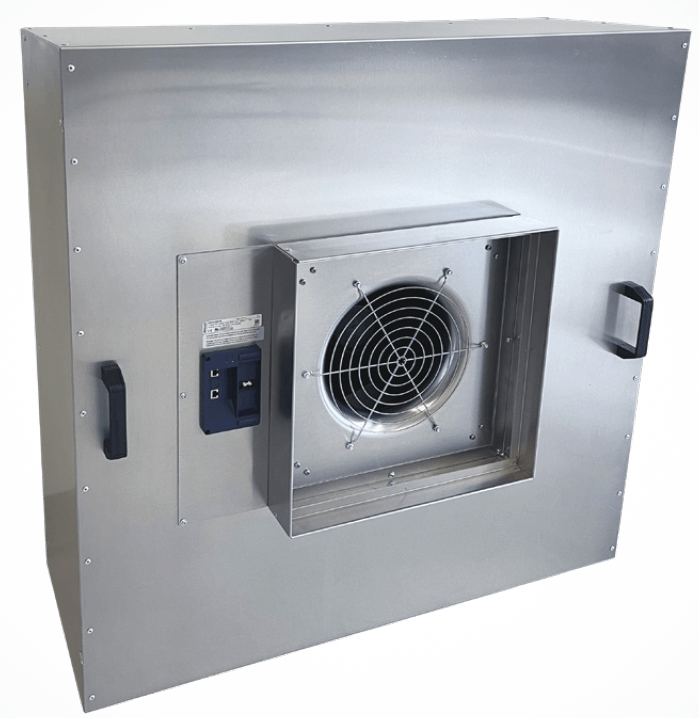

Nanoclass FFU Select
Oběhové filtrační jednotky
Oběhové jednotky NC FFU Select kombinují flexibilitu a snadné použití pro dosažení dokonalé kontroly kvality vzduchu čistého prostoru. Každá jednotka může být buď ovládána individuálně, nebo v rámci celého systému, skupin nebo podskupin. Díky této možnosti lze snadno řídit proudění v různých částech čistého prostoru, což dává uživateli potřebnou flexibilitu.
Oběhové jednotky NC FFU jsou kompatibilní s nejběžnější systémy podhledů a zároveň je lze instalovat i do speciálních zařízení nebo filtračních systémů pro čisté prostory. Využití pro oběhové jednotky NC FFU najdeme v mikroelektronice, optickém průmyslu, biotechnologiích, farmaceutickém průmyslu, či potravinářském průmyslu.
Základní údaje
- 6 základních velikostí v modulech 06, 09 a 12
- Standardní rozměry pro velikost 1212 jsou 1140 a 1170 mm
- Možnost zákaznického provedení velikosti jednotky
- Řešení s optimalizovanou hlučností
- Energeticky efektivní EC ventilátor s protokolem Modbus
- Filtry ve třídách filtrace E11-U17
- Filtry z mikroskelného vlákna nebo ePTFE média

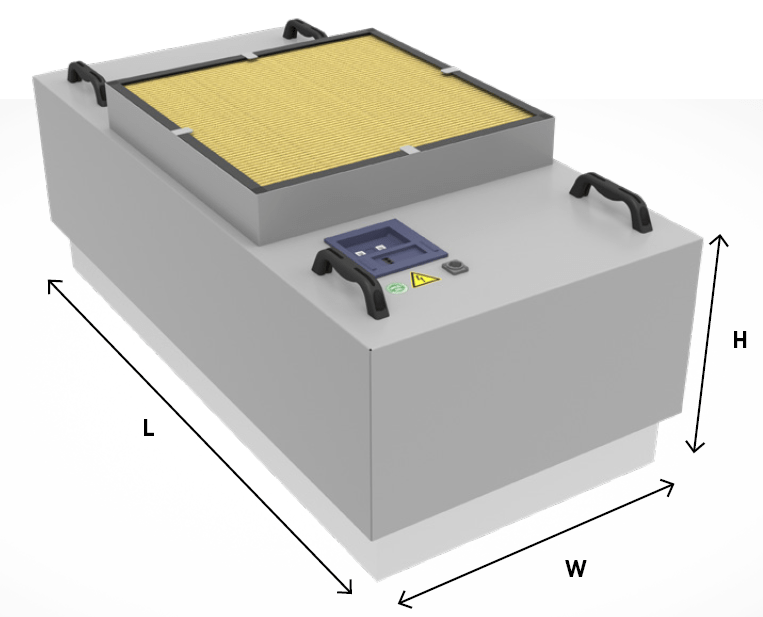

Rozměry NC FFU
| Velikost | Rozměr FFU jednotky (350 mm) vč. Madel (41 mm) | Rozměr FFU jednotky vč. HEPA filtru KE 86 mm* | Rozměr FFU jednotky s HEPA filtrem a rámem na předfiltr | Rozměr FFU jednotky s HEPA filtrem a rámem na předfiltr vč. Předfiltru (45 mm) | Průtok při rychlosti 0,45 m/s vztažený na HEPA filtr | Průtok při rychlosti 0,45 m/s vztažený vel. rastru |
| L x W x H (mm) | L x W x H (mm) | L x W x H (mm) | L x W x H (mm) | m3/h | m3/h | |
| 0606 | 562 x 562 x 391 | 570 x 570 x 460 | 570 x 570 x 500 | 570 x 570 x 525 | 526 | 583 |
| 0609 | 562 x 862 x 391 | 570 x 870 x 460 | 570 x 870 x 500 | 570 x 870 x 525 | 803 | 875 |
| 0612 | 562 x 1162 x 391 | 570 x 1170 x 460 | 570 x 1170 x 500 | 570 x 1170 x 525 | 1080 | 1166 |
| 0909 | 862 x 862 x 391 | 870 x 870 x 460 | 870 x 870 x 500 | 870 x 870 x 525 | 1226 | 1312 |
| 0912 | 862 x 1162 x 391 | 870 x 1170 x 460 | 870 x 1170 x 500 | 870 x 1170 x 525 | 1649 | 1750 |
| 1212 | 1162 x 1162 x 391 | 1170 x 1170 x 460 | 1170 x 1170 x 500 | 1170 x 1170 x 525 | 2218 | 2333 |
* Poznámky:
- S HEPA filtrem s rámem 109 mm a břitovým těsněním místo rámu 86 mm vzroste celková výška o 23 mm
- S HEPA filtrem s rámem 134 mm a břitovým těsněním místo rámu 86 mm vzroste celková výška o 48 mm

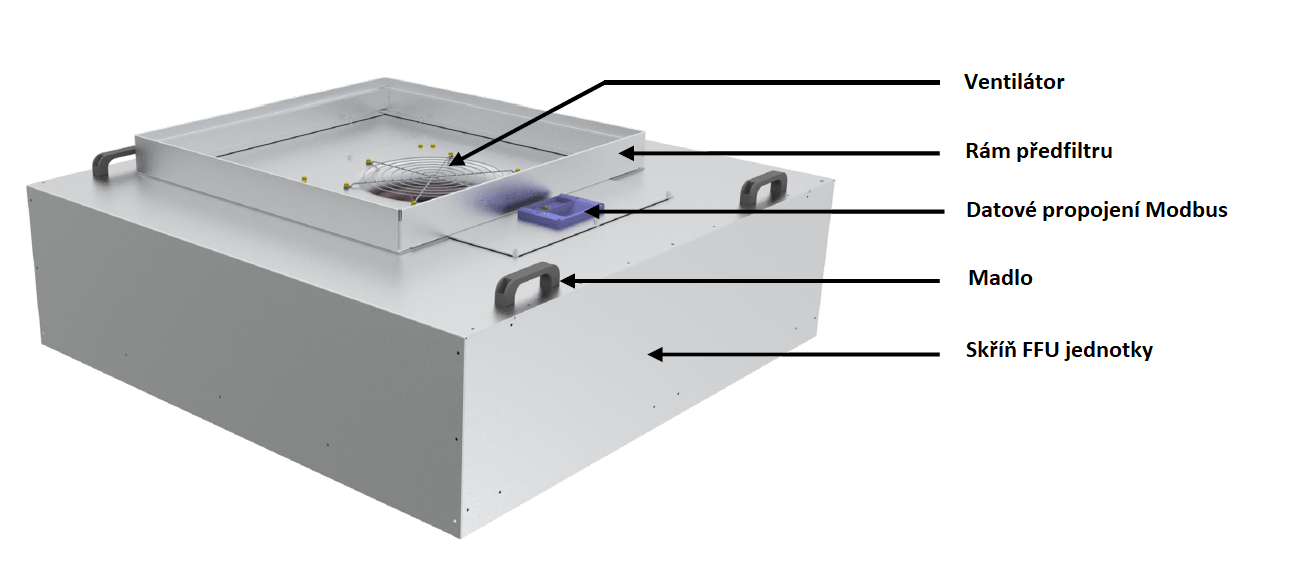

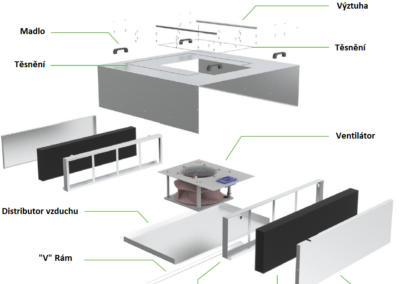

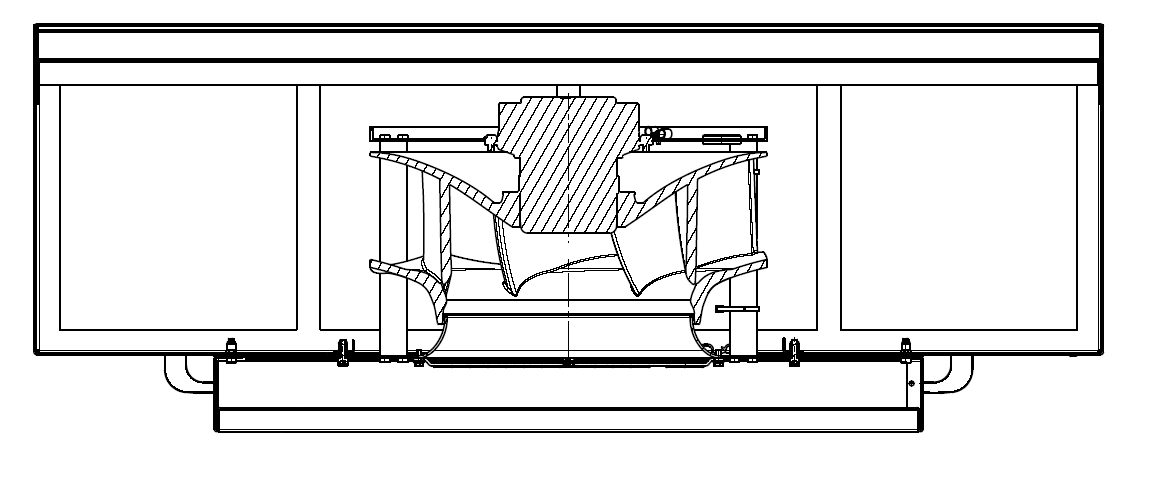

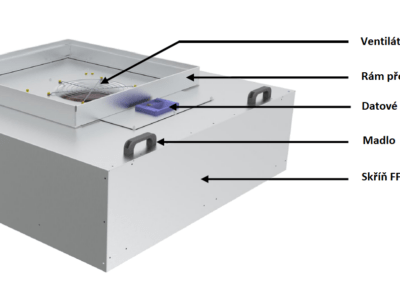

Provedení jednotek
Skříň jednotek je vyrobena z hliníkového plechu tl. 1,5 mm, na přání lakovaná práškovým lakem, případně z nerezového plechu. Optimalizované proudění vzduchu a integrované tlumiče zajišťují velmi nízkou hlučnost ve všech provozních režimech, takže jednotky mohou být používány i v technologiích citlivých na hlučnost.
NC FFU je dostupná v šesti standardních velikostech 0606, 0609, 0612, 0909, 0912 a 1212. Pro tyto nominální velikosti jsou standardními rozměry 570, 870 a 1170 mm (provedení TSC nebo RSC) nebo rozměry 540, 840 a 1140 mm, pokud se využívá systém RSC pro celou jednotku (celá jednotka je držena v rastru pomocí zajišťovacích lišt a lze ji tedy případně celou spustit do čistého prostoru).
Pro snadnou manipulaci má každá jednotka 2 nebo 4 madla. HEPA filtry pro FFU jednotky mají hliníkový rám a ochranné mřížky média umožňující bezpečnou manipulaci s filtrem. Základní variantou (co se výměny filtru týče) je provedení TSC (top side change) – výměna shora, tedy ze špinavé strany nad podhledem. V tomto provedení se používají HEPA filtry s břitovým těsněním (uvnitř břitu je doplněno o těsnění EPDM do kterého dosedá hrana jednotky). Břitové filtry mají hloubku 86, 109 nebo 134 mm. Použití konkrétní hloubky filtry záleží na požadavcích na počáteční tlakovou ztrátu. Další možností je provedení RSC (room side change) – výměna zdola, tedy ze strany čistého prostoru. Jednotky v tomto provedení mají navíc adaptérový rám, do kterého se vsadí HEPA filtr s gelovým těsněním a připevní se zajišťovacími lištami.
Řízení jednotek
Jednotky mají osvědčené energeticky efektivní moderní EC radiální ventilátory se zpětným zakřivením od firmy ebm-papst s řídícím rozhraním MODBUS-RTU s možností výstupu 0-10V. Variantně je k dispozici provedení MODBUS-RTU s funkcí DCI (Daisy chain interface) pro automatické adresování jednotek. Všechny jednotky jsou dodávány s továrně nastavenou identickou adresou. Adresování pomocí DCI automaticky přiděluje jednotce jedinečné síťové adresy pro komunikaci MODBUS.
Hlučnost
Nanoclass FFU Select se vyznačují velmi nízkou hlučností díky velmi dobře zpracovanému odhlučnění a dosažení ideálního průtoku vzduchu jednotkou. Níže v tabulce jsou uvedené hodnoty hlučnosti z testovacích továrních měření. Měření bylo prováděno 1,5 m pod HEPA filtrem při nominálním průtoku vzduchu, tedy 2225 m^3/h pro jednotku 1212 a 1075 m^3/h pro jednotku 0612 (rychlost proudění 0,45 m/s). Měření byla prováděna s předfiltrem třídy ePM1 55%. V případě potřeby nižší hlučnosti lze jednotky vybavit filtrem s médiem ePTFE místo klasického mikroskelného vlákna, v takovém případě klesne hlučnost o +-2 dBA.
| Velikost | Rozměr FFU jednotky | HEPA filtr H14 KE | Hlučnost s hlavním filtrem H14 a předfiltrem ePM1 | Hlučnost s hlavním filtrem H14, bez předfiltru |
| L x W x H (mm) | L x W x H (mm) | (dBA) | (dBA) | |
| 0612 | 562 x 1162 x 391 | 570 x 1170 x 86 | 42,4 | 44,4 |
| 1212 | 1162 x 1162 x 391 | 1170 x 1170 x 86 | 47,9 | 50,9 |
Filtry
Nanoclass FFU Select jsou dodávány s vysoce kvalitními HEPA nebo ULPA filtry ve třídách filtrace H14-U17 dle EN 1822. V případě potřeby lze dodat i filtry tříd E11-H13. Vyrobené filtry jsou testovány ve výrobě dle platných norem pro zajištění nejvyšší jakosti a vysoké účinnosti. Kromě filtrů s filtračním médiem z mikroskelného vlákna lze alternativně dodat i HEPA a ULPA filtry s ePTFE médiem, které má extrémně nízkou počáteční tlakovou ztrátu, přinášející ještě větší úsporu energií u provozovaných jednotek. Kromě hlavního HEPA/ULPA filtru lze jednotky vybavit i rámem na předfiltr (na hrubý, či jemný prach – třídy ISO Coarse 70%-ePM1 80%) nebo na AMC filtr.
Tabulka rozměrů základních filtrů pro NC FFU Select
| Velikost | Rozměr FFU jednotky | Rozměr HEPA filtru s břitovým těsněním (jednotka TSC) | Rozměr HEPA filtru s gelovým těsněním (jednotka RSC) | Rozměr adaptér rámu pro RSC provedení jednotky |
| L x W x H (mm) | L x W x H (mm) | L x W x H (mm) | L x W x H (mm) | |
| 0606 | 562 x 562 x 391 | 570 x 570 x 86 | 535 x 535 x 80 | 570 x 570 x 109 |
| 0609 | 562 x 862 x 391 | 570 x 870 x 86 | 535 x 835 x 80 | 570 x 870 x 109 |
| 0612 | 562 x 1162 x 391 | 570 x 1170 x 86 | 535 x 1135 x 80 | 570 x 1170 x 109 |
| 0909 | 862 x 862 x 391 | 870 x 870 x 86 | 835 x 835 x 80 | 870 x 870 x 109 |
| 0912 | 862 x 1162 x 391 | 870 x 1170 x 86 | 835 x 1135 x 80 | 870 x 1170 x 109 |
| 1212 | 1162 x 1162 x 391 | 1170 x 1170 x 86 | 1135 x 1135 x 80 | 1170 x 1170 x 109 |
Přídavné vybavení

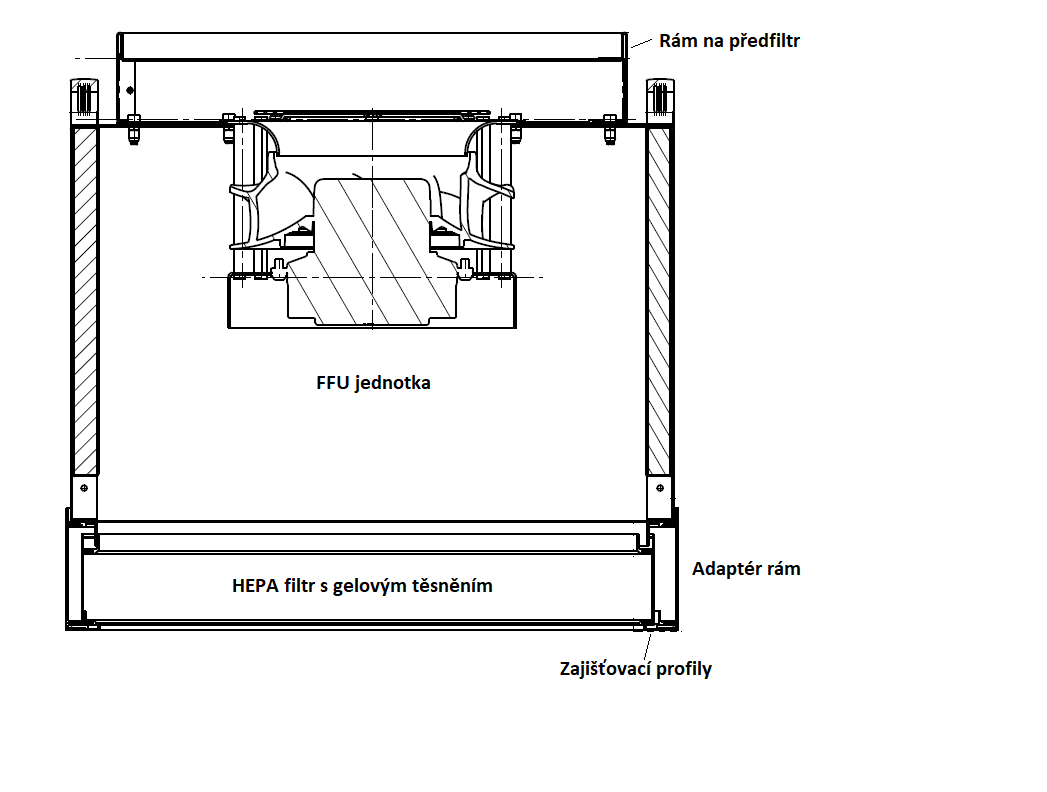

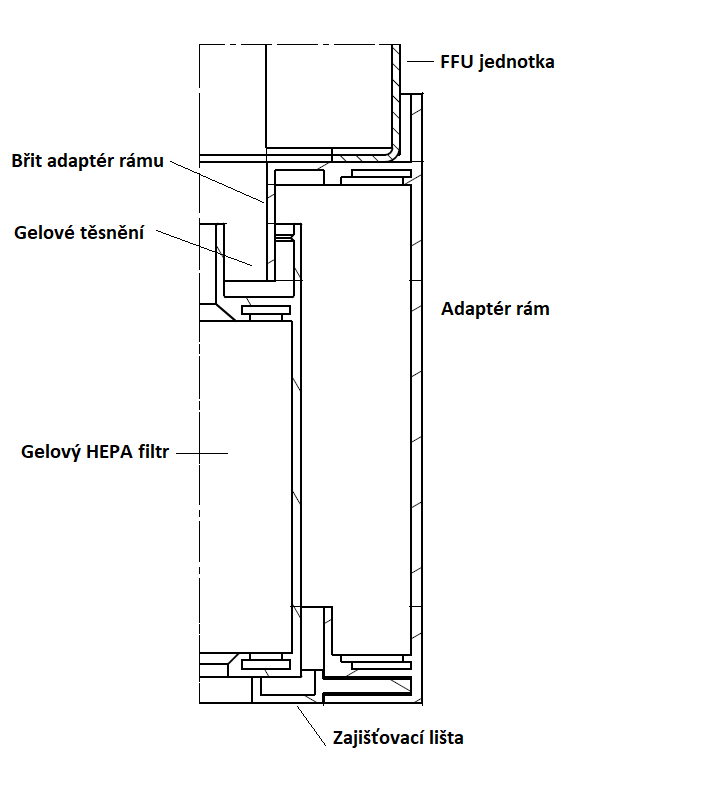

- Adaptér rám pro RSC výměnu hlavního filtru
- Rám na předfiltr a předfiltr (velikost předfiltru záleží na velikosti jednotky) ve třídách filtrace ISO Coarse – ePM1
- AMC předfiltr
- Chladič
- Modbus DCI místo Modbus 0-10V
- Variantně ventilátor Ziehl-Abegg
- EBM flowgrid pro další snížení hlučnosti
- Přídavné rohože tlumící hlučnost
- Nerezová skříň jednotky
- Práškově lakovaná skříň jednotky
- Napájecí kabely
- Sběrnicový kabel např. CAT5 (různé délky)
- Potenciometr 0-10V
- Řídicí systémy
SG – Odsávací mříže pro čisté prostory
Odsávací mříže typu SG jsou určeny odvod vzduchu, většinou z čistých prostor. Svým provedením jsou velmi variabilní. Zákaznická provedení jsou možná. Typické aplikace pro SG jsou:
- Odsávací stěnové kanály operačních sálů
- Jednotky intenzívní péče, ARO
- Přefukovací mříže mezi čistými prostory
- Prádelny
Základní technická specifikace
Mříže SG jsou uzpůsobeny pro instalaci do stěnových nebo stropních panelů a desek. Odsávací mříže SG jsou vyráběny v různých velikostech, jmenovitý frontální rozměr je uváděn podle rozměrů připojeného odchozího potrubí. Konstrukčně se rozlišují z hlediska provedení vnější (viditelné) části, provedení vestavné (neviditelné) části s filtry nebo jejich kombinací a z hlediska provedení upevňovacích prvků a použitého materiálu.
Základním provedením jsou odsávací mříže vyrobené z lakovaného ocelového plechu. V případě potřeby je k dispozici provedení z nerezového plechu.
Výhody odsávacích mříží SG:
- Hygienické provedení
- Povrch chráněný práškovým lakem nebo provedení z nerezové oceli
- Možnost instalace konstrukčně různých filtrů
- Snadná čistitelnost a odolnost vůči desinfekčním prostředkům
- Rozměrové provedení dle potřeby zákazníka
Kódovací tabulka odsávacích mříží SG
|
|||||||||
| Provedení čelní desky | Filtry za čelní deskou* | Upevnění čelní desky | Materiálové provedení | Rozměr | |||||
| SGD | děrovaný plech | F | vláknový filtr | Z | zápustné šrouby | L | lakovaný ocelový plech | šířka X výška | |
| SGJ | horizontální žaluzie | AT | filtrační rouno | T | točítka | N | nerezový plech | ||
| SGF | vláknový filtr | AA | kazetový filtr Coarse 70% | K | kolíky | ||||
| SGM | drátěná mřížka | VP | kazetový filtr ePM10-ePM1 | O | obrtlíky | ||||
| SGR | regulační děrovaný plech | H | EPA/HEPA filtr | ||||||
| X | bez filtru | ||||||||
| * Filtračních stupňů lze použít více za sebou (např. SGJ-FAT-Z-L/400X500) | |||||||||
| Příklad kódu bez filtru: | |||||||||
| SGD – X – Z – L / 400×500 |
| Příklad kódu s jedním filtrem: | |||||||||
| SGD – AT – Z – L / 400×500 |
| Příklad kódu se dvěma filtry za sebou: | |||||||||
| SGD – FAT – Z – L / 400×500 |
Provedení lícní části:
- SGD – děrovaný plech – klasický děrovaný plech s otevřenou plochou 40%. Jiné děrování (dle požadavků zákazníka) na dotaz.
- SGJ – žaluzie – horizontální plechové žaluzie s velkou otevřenou plochou cca 95% (ve směru proudění vzduchu). Výhodou je minimální tlaková ztráta.
- SGF – vláknový filtr – lícní část je tvořena nerezovým rámem s napnutou jemnou nerezovou síťovinou s otevřenou plochou cca 40%. Vlákna a prach jsou zachytávány přímo na lícní ploše. Vhodné spíše pro aplikace v prádelnách. Nelze kombinovat s následujícím filtrem typu F (provedení nemá technický smysl).
- SGM – drátěná mříž – nasávací otvor je krytý jednoduchou drátěnou síťovinou s oky 30×30 mm. Vhodné pro nejjednodušší mříže jen s řezem filtračního rouna (např. SGM-AT-O-L).
- SGR – regulační děrovaný plech – dva smontované, po sobě posunutelné plechy s oválnými otvory. Vzájemným posunem se mění otevřená plocha (max. cca 30%). Vhodné například pro horní odsávací elementy na operačních sálech (např. SGR-X-Z-N). Pro tuto variantu není vhodné lakované provedení, protože povrchy práškového laku se mohou slepit. Stejně tak nemá smysl pro toto provedení bez filtrů požadovat upevnění typu T, K nebo O, protože za provozu není třeba mřížku demontovat. Pokud je zvolena kombinace s filtry, je výběr typu montáže relevantní (např. SGR-FAT-T-N).
Filtry pro odsávací mříže:

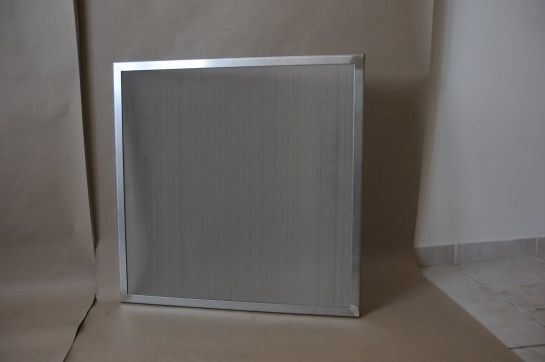

- F – regenerovatelný vláknový filtr – jemná nerezová síťovina je napnutá na nerezovém svařeném rámu. Čistění povrchu síťoviny (odstraňování zachyceného prachu) je možné stíráním, profukováním tlakovým vzduchem nebo mokrou cestou (praní, proplachování).

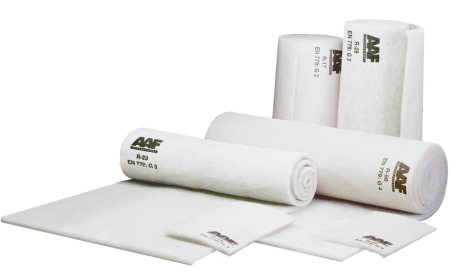

- AT – filtrační rouna – netkané filtrační textilie dostupná v třídách Coarse 35% (AmerTex R17), 45% (AmerTex R29), 50% (AmerTex R50) a 90% (AmerTex F30).

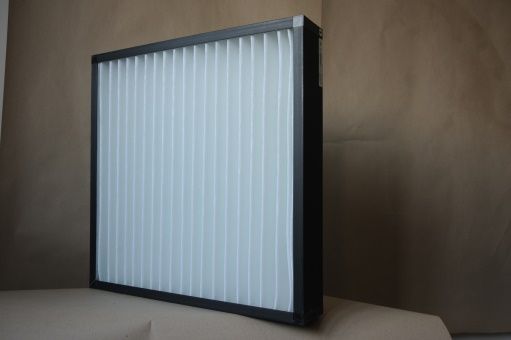

- AA – kazetové filtry Coarse 70% – ve třídě filtrace Coarse 70% jsou dostupné v papírovém, plastovém nebo kovovém rámu.

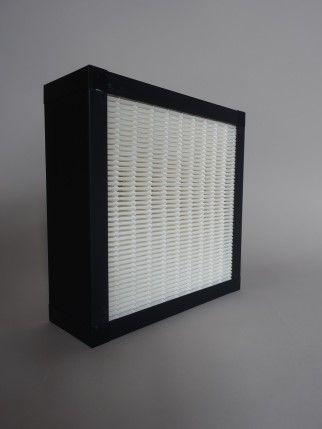

- VP – kazetové filtry vyšších tříd filtrace – provedení v plastovém nebo kovovém rámu. Třídy filtrace jsou ePM10 75%, ePM2,5 55%, ePM1 55% a ePM1 80%.
- H – zákaznické provedení umožňuje teoreticky i instalaci EPA nebo HEPA filtru (E10-H14). K tomuto účelu jsou však spíše určeny odsávací nástavce CM-Hood.
- X – provedení bez filtru.
Způsob upevnění čelní desky:
- Z – zápustné šrouby – čelní deska je upevněna pomocí zápustných šroubů s vnitřním šestihranem. Pro manipulace je nutný nástroj – šroubovák nebo klíč.
- T – točítka – matice zalisované do plastového madla. Pro manipulace není zapotřebí žádný nástroj.
- K – kolíky – čelní deska je opatřena dvěma dvojicemi nestejných kolíků. Nasazení je provedeno navedením horních kolíků do otvorů a uvedením desky do kolmé vertikální polohy s následným spuštěním spodních kolíků do spodních otvorů. Jednoduchá manipulace bez nástrojů. Nevhodné pro vícenásobné filtrační kombinace vyžadující vyšší přítlak.
- O – obrtlíky – jednoduché otočné západky na stranách, zajišťující desku ve správné poloze. Vhodné jen pro nejjednodušší varianty s jedním řezem filtračního rouna (např. SGD-AT-O-L).
Materiálové provedení:
- L – vyrobeno z ocelového plechu, povrchová úprava práškový lak.
- N – vyrobeno z nerezového plechu, povrchová úprava kartáčování.
Příklady konfigurací odsávacích mříží

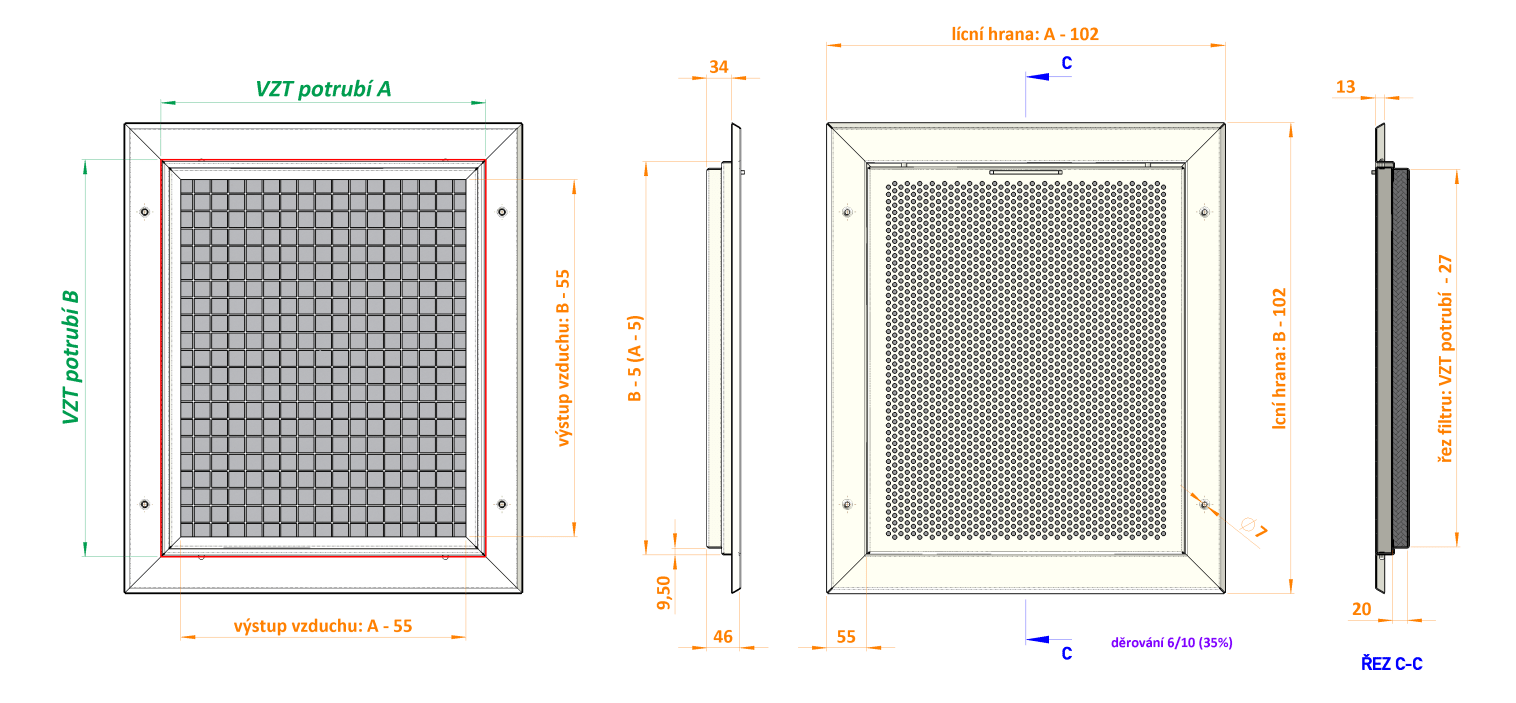

SGD-AT-K-L (N)
Provedení s čelní deskou z děrovaného plechu (otevřená plocha 40%), filtračním rounem na záchyt prachových částic a upevněním čelní desky pomocí kolíků, které umožnují jednoduché vysazení nebo nasazení děrovaného plechu a tím uvolnění nebo utěsnění dalších filtrů.
SGF-AT (AA)-T-N
Provedení s vláknovým filtrem jako vstupním prvkem (nerezová síťovina je přímo lícní plochou odsávacího elementu), za kterým je vloženo filtrační rouno. Vláknový filtr je v obvyklém provedení (viz popis v odst. F). Výhodou tohoto řešení je snadná čistitelnost vláknového filtru, který zachytí maximum hrubého prachu (vláken), následné filtrační rouno (AT) nebo kazetový filtr (AA) zachytává jemnější nečistoty.
SGJ-FAT-T-N
Jde o provedení s horizontální žaluzií, která má maximální otevřenou plochu. Provedení je vhodné pro vícestupňovou filtraci. V případě provedení FAT jsou instalovány dva filtrační stupně, a to vláknový filtr a filtrační rouno. Řešení se žaluzií se doporučuje použít v případech, kdy je třeba minimalizovat tlakovou ztrátu čelního elementu.
SGJ-F-Z-N (L)
Provedení s horizontální žaluzií, za kterou je pouze vláknový filtr. Řešení se žaluzií maximalizuje otevřenou plochu a chrání znečistěnou plochu vláknového filtru před nežádoucím otěrem v prostoru.
Typické aplikace SG
Operační sály
Odsávací mříže SG jsou svou koncepcí primárně určeny pro instalaci na operační sály, kde odvádějí vzduch přivedený do prostoru zpravidla velkoplošnou vyústkou s laminárním prouděním. Je žádoucí odsávat vzduch i u podlahy sálu, kde se vyskytují mj. narkotizační plyny. Zároveň je zde i značné množství prachu, který je u podlahy vířen personálem. Jde zejména o zlomky textilních vláken, pocházející z používaných materiálů (roušky, přikrývky apod.). Tato vlákna silně zanášejí potrubí a případně i rekuperátory VZT jednotek. Nánosy mohou být nebezpečné jak z hlediska mikrobiologického, tak i požárního. Odsávací mříže je proto třeba vybavit odpovídajícími filtry.
Hlavní podmínkou pro odsávací mříže je jejich mělká konstrukce vhodná pro stěny (panely nebo desky) vestaveb OP s úzkými mezistěnovými prostory a také hygienické provedení, které umožňuje bez problémů čistit povrchy a čistit nebo měnit instalované filtry, důležitá je také odolnost vůči desinfekčním prostředkům. Odsávací mříže se zpravidla umísťují nad sebe v každém rohu místnosti, jsou napojené na vertikální odsávací stěnové kanály. Toto odchozí potrubí je zpravidla ve tvaru úzkého komína se dvěma límci pro obě nad sebou umístěné odsávací mříže. Spodní elementy odsávají větší podíl přiváděného vzduchu a jsou osazovány filtry. Horní odsávací mříže s menším podílem nemusí mít prachové filtry, ale spíše regulaci průtoku.
Přefukovací elementy
Čisté prostory s různou úrovní čistoty často vyžadují nastavení určitých vzájemných přetlaků, aby byla minimalizována kontaminace. Mříže SG mohou plnit úlohu přefukovacích mříží, zejména varianta SGR s regulací průtoku vzduchu (proměnitelná otevřená plocha).
Prádelny
V prádelnách a obecně všude tam, kde dochází k intenzivním manipulacím s textilními materiály, vzniká prach tvořený nalámanými textilními vlákny, která se lehce dostanou do vznosu a jsou odsávána do systému VZT. Tím dochází k velmi intenzívnímu zanášení nejen odsávacích výustek, ale i potrubí a následně i částí VZT jednotek. Tento prach je velmi hořlavý a tudíž nebezpečný.
Mříže SG s vláknovými regenerovatelnými (opakovaně čistitelnými) filtry umožní zachytit nežádoucí prach hned na počátku a minimalizují zanášení VZT systému.
Tabulka průtoků pro vybrané rozměry SG
| Rozměry SG | Provedení čelní desky a průtoky | Vhodné pro filtr | ||||||||
| Jmenovitý rozměr | Plocha | SGD | SGJ | SGF | SGM | SGR | Typ | Typ | ||
| (mm) | (m2) | (m3/h) | (m3/h) | (m3/h) | (m3/h) | (m3/h) | AA/VP | H | ||
| 250 | × | 250 | 0,06 | 108 | 243 | 108 | 243 | 81 | ||
| 250 | × | 300 | 0,08 | 130 | 292 | 130 | 292 | 97 | ||
| 300 | × | 300 | 0,09 | 156 | 350 | 156 | 350 | 117 | ||
| 300 | × | 400 | 0,12 | 207 | 467 | 207 | 467 | 156 | ||
| 300 | × | 500 | 0,15 | 259 | 583 | 259 | 583 | 194 | ||
| 300 | × | 600 | 0,18 | 311 | 700 | 311 | 700 | 233 | ||
| 300 | × | 700 | 0,21 | 363 | 816 | 363 | 816 | 272 | ||
| 305 | × | 305 | 0,09 | 161 | 362 | 161 | 362 | 121 | ✔ | |
| 305 | × | 410 | 0,13 | 216 | 486 | 216 | 486 | 162 | ✔ | |
| 320 | × | 320 | 0,10 | 177 | 398 | 177 | 398 | 133 | ✔ | |
| 320 | × | 472 | 0,15 | 261 | 587 | 261 | 587 | 196 | ✔ | |
| 320 | × | 625 | 0,20 | 346 | 778 | 346 | 778 | 259 | ✔ | |
| 400 | × | 400 | 0,16 | 276 | 622 | 276 | 622 | 207 | ||
| 400 | × | 500 | 0,20 | 346 | 778 | 346 | 778 | 259 | ||
| 400 | × | 600 | 0,24 | 415 | 933 | 415 | 933 | 311 | ||
| 400 | × | 700 | 0,28 | 484 | 1089 | 484 | 1089 | 363 | ||
| 410 | × | 410 | 0,17 | 290 | 654 | 290 | 654 | 218 | ✔ | |
| 410 | × | 510 | 0,21 | 361 | 813 | 361 | 813 | 271 | ✔ | |
| 410 | × | 610 | 0,25 | 432 | 972 | 432 | 972 | 324 | ✔ | |
| 410 | × | 637 | 0,26 | 451 | 1015 | 451 | 1015 | 338 | ✔ | |
| 472 | × | 472 | 0,22 | 385 | 866 | 385 | 866 | 289 | ✔ | |
| 500 | × | 500 | 0,25 | 432 | 972 | 432 | 972 | 324 | ||
| 500 | × | 600 | 0,30 | 518 | 1166 | 518 | 1166 | 389 | ||
| 500 | × | 700 | 0,35 | 605 | 1361 | 605 | 1361 | 454 | ||
| 510 | × | 510 | 0,26 | 449 | 1011 | 449 | 1011 | 337 | ✔ | |
| 510 | × | 610 | 0,31 | 538 | 1210 | 538 | 1210 | 403 | ✔ | |
| 510 | × | 637 | 0,32 | 561 | 1263 | 561 | 1263 | 421 | ✔ | |
| 600 | × | 600 | 0,36 | 622 | 1400 | 622 | 1400 | 467 | ||
| 600 | × | 700 | 0,42 | 726 | 1633 | 726 | 1633 | 544 | ||
| 610 | × | 610 | 0,37 | 643 | 1447 | 643 | 1447 | 482 | ✔ | |
| 625 | × | 625 | 0,39 | 675 | 1519 | 675 | 1519 | 506 | ✔ | |
| 625 | × | 777 | 0,49 | 839 | 1888 | 839 | 1888 | 629 | ✔ | |
| 700 | × | 700 | 0,49 | 847 | 1905 | 847 | 1905 | 635 | ||
*Průtoky SG uvedené v tabulce platí při dodržení maximální rychlosti 1,2 m/s otevřenou plochou z důvodu vyloučení rizika hlučnosti vyvolané prouděním vzduchu.
** V případě potřeby lze rozměr šířky a výšky SG prohodit, plocha zůstává stejná a tedy i průtok zůstává stejný. Pakliže je potřeba průtok velikosti 400×300 mm, lze použít řádek 300×400 mm.
Tabulka počátečních tlakových ztrát filtrů dle druhu čelní desky
| Označení odsávací mříže | Počáteční tlaková ztráta filtru při rychlosti proudění 1,2 m/s (v Pa) | ||||||
| Vláknový filtr | Filtrační rouno Coarse 50% |
Kazetový filtr Coarse 70% |
Kazetový filtr ePM10 75% |
Kazetový filtr ePM2,5 55% |
Kazetový filtr ePM1 55% |
Kazetový filtr ePM1 80% |
|
| SGD | 15 | 12 | 15 | 25 | 30 | 36 | 55 |
| SGJ | 15 | 20 | 30 | 50 | 55 | 80 | 110 |
| SGF | × | 12 | 15 | 25 | 30 | 36 | 55 |
| SGM | 15 | 20 | 30 | 50 | 55 | 80 | 110 |
| SGR | 10 | 10 | 10 | 20 | 22 | 27 | 45 |
* Filtr je součástí čelní desky, nelze jej tedy přidat jako volitelné vybavení.

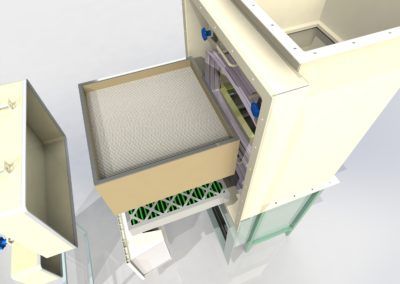

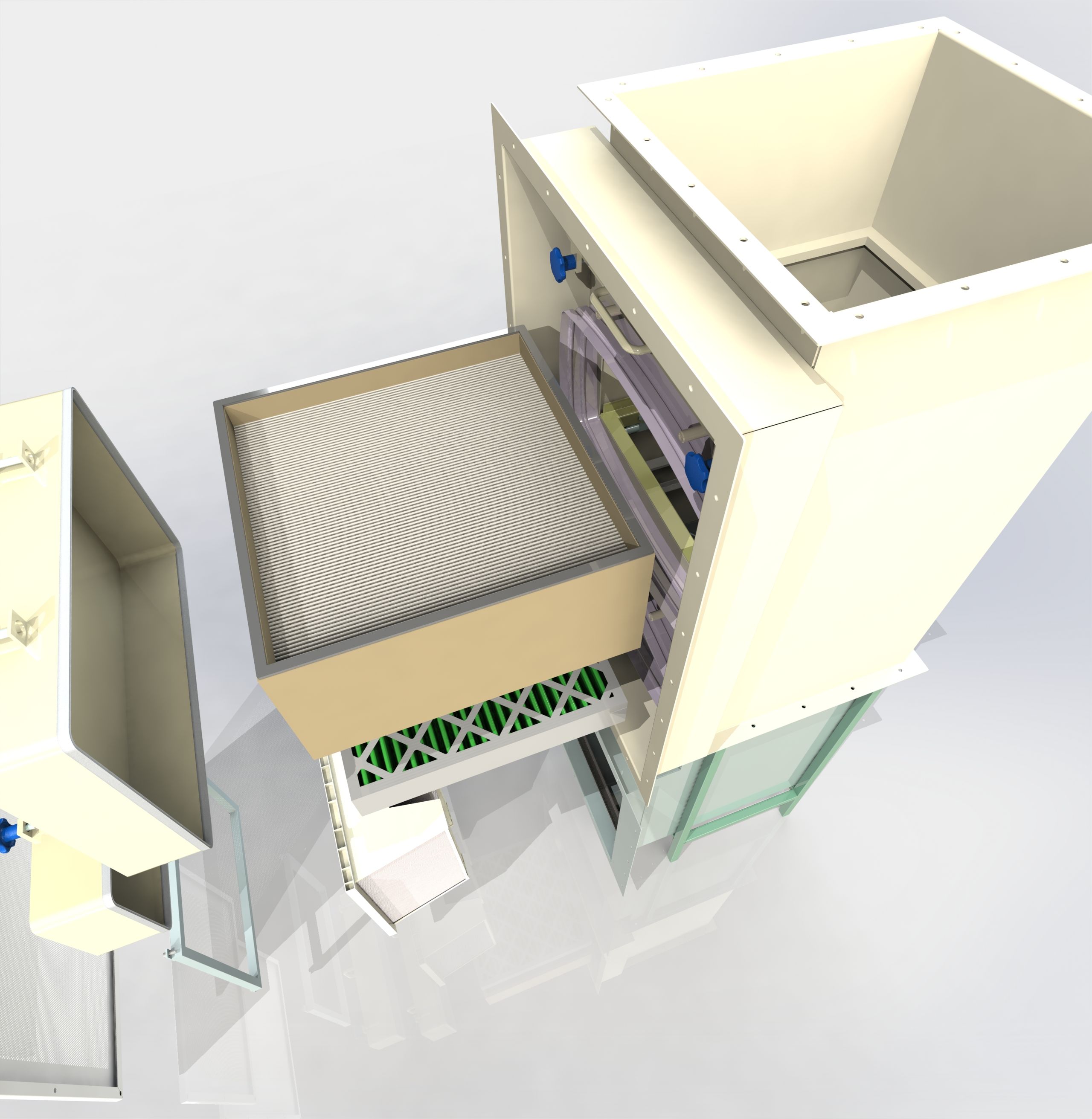

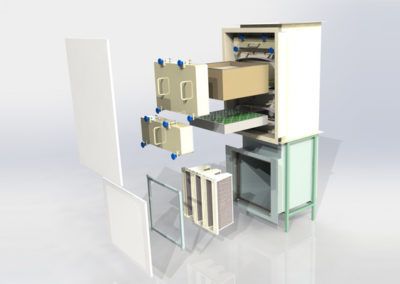

Druhy filtračních vložek pro SG
Regenerovatelný vláknový filtr – jemná nerezová síťovina je napnutá na nerezovém svařeném rámu. Čistění povrchu síťoviny (odstraňování zachyceného prachu) je možné stíráním, profukováním tlakovým vzduchem nebo mokrou cestou (praní, proplachování).
Filtrační materiál – netkané filtrační textilie dostupná v třídách Coarse 35% (AmerTex R17), 45% (AmerTex R29), 50% (AmerTex R50) a 90% (AmerTex F30).
Kazetové filtry Coarse 70% – ve třídě filtrace Coarse 70% jsou dostupné v kartonovém, plastovém nebo kovovém rámu. Médium je v provedení Z-line skladů. Výhodou oproti filtračnímu materiálu je větší filtrační plocha a tedy i vyšší prachová kapacita.
Kazetové filtry ePM10-ePM1 – Třídy filtrace dle ISO 16890 jsou ePM10 75%, ePM2,5 55%, ePM1 55% a ePM1 80%. Filtry jsou vyráběny v plastovém nebo kovovém rámu. Médium je mikro skelné vlákno seskládané minipleat technologií.
Potřebujete radu?
Chápeme, že vybrat si toho správného dodavatele není zrovna jednoduché. Zavolejte nám ještě dnes a už zítra můžete mít na stole plán, jak to provedeme.
